Билет №1

1. Основные понятия и определения: номинальный размер, предельные размеры, предельные отклонения, допуск, посадка, зазор, натяг. Дать схему расположения полей допусков отверстия и вала для переходной посадки. Обозначить на ней указанные понятия и дать формулы связи между ними.

Номинальный размер — размер, который служит началом отсчета отклонений и относительно которого определяют предельные размеры. Для деталей, составляющих соединение, но­минальный размер является общим.

Предельные размеры детали — два предельно допускаемых раз­мера, между которыми должен находиться или которым может быть равен действительный размер годной детали. Больший из них на­зывают наибольшим предельным размером, меньший — наименьшим предельным размером.

Для упрощения чертежей введены предельные отклонения от но­минального размера: верхнее предельное отклонение ES, es — алге­браическая разность между наибольшим предельным и номинальным размерами; нижнее предельное отклонение El, ei — алгебраическая разность между наименьшим предельным и номинальным размерами.

Допуском Т называют разность между наибольшим и наименьшим допускаемыми значениями того или иного параметра. Допуск размера — разность между наи­большим и наименьшим предельными размерами.

Поле допуска — поле, ограниченное верхним и нижним отклонениями.

Посадкой называют характер соединения деталей, определяемый величиной получающихся в нем зазоров или натягов.

Допуск посадки — разность между наибольшим и наименьшим допускаемыми зазорами (допуск зазора TS в посадках с зазором) или наибольшим и наименьшим допускаемыми натягами (допуск натяга TN в посадках с натягом). В переходных посадках допуск посадки — сумма наибольшего натяга и наибольшего зазора, взятых по абсолютному значению. Для всех типов посадок допуск посадки численно равен сумме допусков отверстия и вала, т. е. TS (TN) = TD + Тd.

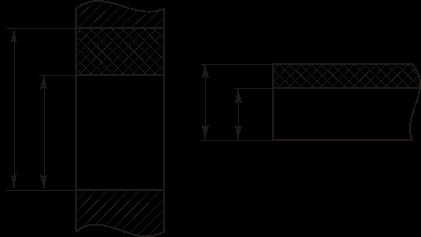

Упрощенное изображение полей допусков, при котором схемы отверстий и вала отсутствуют.

Переходные посадки.

Переходные – посадки при которых в соединениях возможно получение как зазора, так и натяга (поля допусков отверстия и вала перекрываются частично или полностью).

Неподвижные соединения.

Переходные посадки рассчитывают на Smax и Nmax.

Smax = Dmax – dmin = ES – ei

Nmax = dmax – Dmin =es – EI

Ts,n = TD + Td

2. Отклонения от параллельности, перпендикулярности и наклона поверхностей и осей, их нормирование и примеры обозначения на чертеже.

Отклонения расположения поверхности.

- отклонение реального расположения поверхности от его наименьшего расположения.

Виды отклонений расположения.

О тклонение от параллельности – разность наибольшего и наименьшего расстояний между плоскостями в пределах нормируемого участка.

Отклонение от перпендикулярности плоскостей - отклонение угла между плоскостями от прямого угла, выраженное в линейных единицах на длине нормируемого участка.

О тклонение от соосности – наибольшее расстояние (Δ₁, Δ₂ ) между осью рассматриваемой поверхности вращения и общей осью вращения.

Отклонение от симметричности относительно базовой плоскости – называется наибольшее расстояние между плоскостью симметрии рассматриваемого элемента и плоскостью симметрии базового элемента в пределах нормируемого участка.

Для контроля соосности используют специальные приспособления.

О тклонения формы должны исключаться из отклонений расположения, поэтому отклонения расположения (от параллельности, перпендикулярности, соосности и т.д.) измеряют от прилегающих прямых и поверхностей , воспроизводимых с помощью дополнительных средств: поверочных линеек, валиков, угольников или специальных приспособлений.

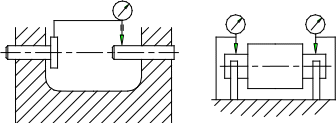

Для контроля соосности применяют специальные п
риспособления:

3. Методы измерения и их отличие.

По способу получения результата измерения различают на:

Прямое измерение – это измерение, измерение в котором искомое значение величины находят непосредственно из опытных данных.

Косвенное измерение – искомую величину находят по известной зависимости между искомой величиной и величинами, определяемыми прямыми измерениями

y =f(a,b,c..h)

L₂=L₁-L₃

Определение плотности однородного тела по его массе и геометрическим размерам.

Различают 2 метода измерения: метод непосредственной оценки и метод сравнения с мерой.

Метод непосредственной оценки – значение величины определяется непосредственно по отсчетному устройству измерительного прибора.

Для этого необходимо, чтобы диапазон показаний шкалы был больше значения измеряемой величины.

ДП>L

При методе непосредственной оценки (НО) настройку прибора на нуль производят по базовой поверхности прибора. Под действием различных факторов (изменения температуры, влажности, вибраций и т.д.) может произойти смешение нуля. Поэтому периодически необходимо производить проверку и соответствующую регулировку.

Метод сравнения – измеряемую величину сравнивают с величиной, воспроизводимой мерой. При измерении методом сравнения с мерой результатом наблюдения является отклонение измеряемой величины от значения меры. Значение измеряемой величины от значения меры. Значение измеряемой величины получают алгебраическим суммированием значения меры и отклонения от этой меры, определенного по показанию прибора.

L=М+П

М етод непосредственной оценки Метод сравнения

ДП>L ДП>L-М

Выбор метода измерения определяется соотношением между диапазоном показаний средства измерения и значением измеряемой величины.

Если диапазон меньше измеряемой величины, то используют метод сравнения.

Метод сравнения используют при измерении, контроле деталей в массовом и серийном производствах, т.е. когда нет частых переналадок измерительного прибора.

Для линейных измерений различие двух методов: - относительно, т.к. измерение - это всегда по существу сравнение с единицей, которая так или иначе заложена в средстве измерения.

Билет №2

1. Характеристики системы допусков и посадок гладких цилиндрических соединений: нормальная
   температура, единица допуска, квалитеты, формула допусков, интервалы диаметров и ряды
   допусков.

Единица допуска связывает точность с самим размером (устанавливают экспериментально). Оценка относительной точности одинаковых номинальных размеров не вызывает затруднений.

Например: размер 8 с Td=15 мкм точнее, чем с Td=40 мкм.

Иначе обстоит дело при разных номинальных размерах.

D=64 мм с Td=20 мкм точнее, чем D=8 мм с Td=15 мкм.

Чем больше размер – допуск больше, т.к. больше трудностей с изготовлением детали,

T=ai

i – единица допуска, является функцией номинального размера,

а – значение коэффициента точности наз. числом единиц допуска.

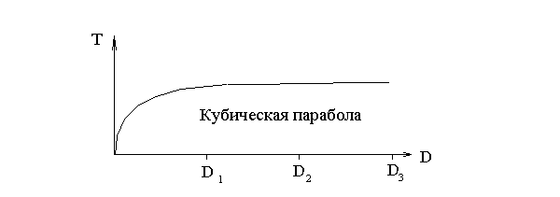

I=0,45 ³ D +0,001D (для размеров 1 – 500)

D=D_max D_min

D – среднегеометрическое крайних размеров каждого интервала.

Признак. Квалитеты точности.

Квалитет – совокупность допусков, характеризуемых постоянной относительной точностью, определяемый коэффициентом а, для всех номинальных размеров данного диапазона.

Точность в пределах одного квалитета зависит только от номинального размера.

Установлено 20 квалитетов.

01, 0, 1, 2, 3, 4, 5-12 13-18

Возможно Измерительные Область Область

ожидать инструменты размеров, несопряга-

и точные приборы где применяются гаемых

посадки размеров

Квалитет определяет величину допуска на изготовление, а следовательно, и соответствующие методы и средства обработки деталей машин и контроля.

Обозначается IT с номером квалитета

IT – “Internal tolerance” (ICO)

Например: IT7;

(При переходе от одного квалитета к другому допуски возрастают на 60%, через каждые 5 квалитетов допуски возрастают в 10 раз).

Диапазоны размеров и градация интервалов.

Диапазон размеров

1. Параметры шероховатости Ra, Rz, Rmax. Нормирование и примеры обозначения на чертеже
   шероховатости поверхности с использованием этих параметров

Шероховатостью поверхности называют совокупность неровностей поверхности с относительно малыми шагами, выделенную с помощью базовой длины.

В процессе формообразования деталей на их поверхности появляется шероховатость – ряд чередующихся выступов и впадин сравнительно малых размеров.

Шероховатость может быть следом от резца или другого режущего инструмента, копией неровностей форм или штампов, может возникать вследствие вибраций, возникающих при резании, а также в результате действия других факторов.

1. Среднее арифметическое отклонение профиля – это среднее арифметическое из абсолютных значений отклонений профиля в пределах базовой длины:

,

Характеристики
