На рис.5.12. определены два временных параметра, соблюдение которых необходимо для обеспечения правильной работы триггеров синхронных схем.

А) Время предустановки данных Tsu (Tsetup)–минимальный интервал времени перед активным фронтом синхросигнала, в течение которого входной сигнал данных должен быть стабилен.

Б) Время выдержки или удержания данных Th (Thold)–минимальный интервал времени после активного фронта синхросигнала, в течение которого входной сигнал данных должен оставаться стабилен.

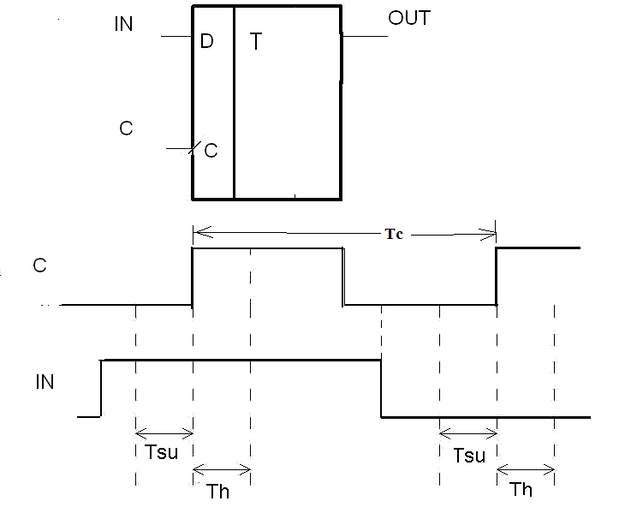

Рис.5.12. Необходимые минимальные времена предустановки Tsu и удержания Th данных IN относительно синхросигнала C в D-триггере

Обозначим длительность такта – периода синхросигнала– как Тc. Разделим длительность такта Tc на две части: полезную Tlogic и вспомогательную Tseq.

Вспомогательная часть Tseq– это то время, которое минимально необходимо для правильной работы триггеров .

Для длительности вспомогательной (Tseq ) части такта имеем

Tseq= (Тff + Тsu + Th + Тskew)

Где Тff или Tpd– задержка триггера (Tflip–flop,Trigger Path Delay)

Тsu– необходимое время предустановки сигнала в триггере

Th- время удержания сигнала в триггере

Tskew– разница моментов поступления синхроимпульса на передающий и принимающий регистр.

Доля времени полезной работы (Tl, Tlogic), выполняемой комбинационной частью синхронной схемы определяется соотношением

Тlogic=Тc - Tseq

Чем меньше тактовый период Тс при неизменном Tseq, тем меньше времени остается для срабатывания комбинационной части схемы Тlogic.

Если вернуться к конвейерным схемам, то в неизменном Tseq виден предел роста стадий конвейера.

Если рассматривать вопросы синхронизации в микросхемах БИС, то

дополнительным фактором увеличения вспомогательной доли такта в БИС, производимых с технологическими нормами менее 130 нанометров, является неидентичность экземпляров микросхем. Неидентичность возникает из– за нестабильности технологического процесса изготовления БИС (ограниченная точность литографии и т.п.). В частности необходимо учитывать статический разброс задержек синхросигналов (clock uncertainty) в цепях разводки синхросигналов в различных экземплярах микросхем. Кроме того еще необходимо учесть фактор возможного динамического дрожания синхросигнала (Сlock Jitter) и искажения его формы.

C учетом этих факторов время отводимое на вспомогательную долю такта возрастает:

Tseq= Тff + Тsu + Th + Тskew + T uncertainty,

Из вышесказанного вытекает, повторяем, что по мере увеличения частоты синхросигнала и соответственно, уменьшения времени тактового периода Тс падает доля его полезной части. Для технологии изготовления микросхем с нормой 130 нанометров при тактовой частоте их работы 500 мегагерц доля вспомогательной части такта составляет около 30 процентов, а при частоте 1 гигагерц уже более 40 процентов.

Использование в устройстве или микросхеме областей локальной синхронизации (такт– доменами) позволяет уменьшить долю вспомогательной части такта, определяемую нестабильностью синхросигналов, за счет уменьшения числа каскадов и максимальных длин путей в более коротком дереве разводки локальных синхросигналов. Но возникает проблема передачи данных между такт доменами( Clock domain crossing) которая не всегда просто решается.

ПРИЛОЖЕНИЕ 1

Отечественные микросхемы и их зарубежные аналоги

Отечественные микросхемы	Зарубежный аналог		Отечественные микросхемы	Зарубежный аналог
Дешифраторы			КР***КП12	74***253
КР***ИД4	74***155		КР***КП13	74***298
КР***ИД7	74***138		КР***КП14	74***258
КР***ИД14	74***139		КР***КП15	74***251
Счетчики			КР***КП16	74***157
КР***ИЕ2	74***90		КР***КП17	74***353
КР***ИЕ5	74***93		КР***КП18	74***158
КР***ИЕ6	74***192		КР***КП19	74***352
КР***ИЕ7	74***193		Логические элементы И-НЕ
КР***ИЕ9	74***160А		КР***ЛА1	74***20
КР***ИЕ10	74***161		КР***ЛА2	74***30
КР***ИЕ11	74***162		КР***ЛА3 (2И-НЕ)	74***00
КР***ИЕ12	74***190		КР***ЛА4	74***10
КР***ИЕ13	74***191		КР***ЛА6	74***40А
КР***ИЕ18	74***163		КР***ЛА7	74***22
КР***ИЕ19	74***393		КР***ЛА8	74***01
Регистры			КР***ЛА9	74***03
КР***ИР9	74***165		КР***ЛА10	74***12А
КР***ИР10	74***166		КР***ЛА12	74***37
КР***ИР22	74***373		КР***ЛА13	74***38
КР***ИР23	74***374		КР***ЛА21	74***1000А
КР***ИР24	74***299		КР***ЛА22	74***1020А
КР***ИР29	74***323		КР***ЛА23	74***1003А
КР***ИР30	74***259		КР***ЛА24	74***1010А
КР***ИР32	74***170		Логические элементы ИЛИ-НЕ
КР***ИР33	74***573		КР***ЛЕ1 (2ИЛИ-НЕ)	74***02
КР***ИР34	74***873		КР***ЛЕ4	74***27
КР***ИР35	74***273		КР***ЛЕ10	74***1002А
КР***ИР37	74***574		КР***ЛЕ11	74***33А
КР***ИР38	74***874		Логические элементы И
Мультиплексоры			КР***ЛИ1 (2И)	74***08
КР***КП2	74***153		КР***ЛИ2	74***09
КР***КП7	74***151		КР***ЛИ3	74***11А
КР***КП11	74***257		КР***ЛИ4	74***15А
Логические элементы И			Буферный элемент с ОК
КР***ЛИ6	74***21		КР***ЛП17	74***1035

АЛУ

Окончание табл. П1

Отечественные микросхемы	Зарубежный аналог			Отечественные микросхемы		Зарубежный аналог
КР***ЛИ8	74***1008А			Лог. эл-т 4И-2ИЛИ-НЕ
КР***ЛИ10	74***1011А			КР***ЛР4		74***55
Логические элементы ИЛИ					Лог. эл-т 2И-2ИЛИ-НЕ
КР***ЛЛ1	74***32			КР***ЛР11		74***51
КР***ЛЛ4	74***1032А			Лог. эл-т 3-2-2-3И-4ИЛИ-НЕ
Логические элементы НЕ					КР***ЛР13		74***54
КР***ЛН1	74***04 (2ИЛИ)			JK-триггеры
КР***ЛН2	74***05			КР***ТВ6		74***107
КР***ЛН7	74***368			КР***ТВ9		74***112А
КР***ЛН8	74***1004			КР***ТВ10		74***113А
КР***ЛН10	74***1005			КР***ТВ11		74***114А
Лог. эл-т Исключающее ИЛИ					КР***ТВ15		74***109
КР***ЛП5	74***86			D-триггеры
Буферный эл-т с 3-мя сост.					КР***ТМ2		74***74
КР***ЛП8	74***125			КР***ТМ7		74***75
Лог. эл-т Исключ. ИЛИ с ОК					КР***ТМ8		74***175
КР***ЛП12	74***136			КР***ТМ9		74***174
Буферный элемент					Триггер с раздельным запуском
КР***ЛП16	74***1034			КР***ТР2		74***279
