Цель работы: произвести эксперементальное исследование частотных характеристик параллельного контура. Изучить влияние нагрузки на характеристики контура

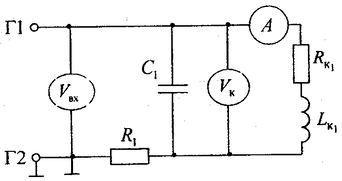

Рабочая схема №1
Рабочая схема №2
Таблица №1
| Измерено | Вычислено | ||||||||||||
| Uвх | R1 | f | Ur1 | Uk | IL1 | I1 | Ic1 | Q | p | Rэ | C1 | L1 | Rk1 |
| В | Ом | Гц | В | В | мА | мА | мА | - | Ом | Ом | мкФ | мГн | Ом |
| 3 | 100 | 9.8 | 0.34 | 3 | 0.63 | 3.4 | 2.96 | 297 | 882 | 0.05 | 4.5 | ||
При R-шунта Q=2.38
Резонансная частота 98*10 Гц
Таблица№2
| f,Гц | 60*10 | 70*10 | 80*10 | 98*10 | 11*10 | 12*10 | 20*10 | 40*10 |
| Uk,В | 0.3 | 1.8 | 2.1 | 3 | 2.3 | 1.8 | 0.8 | 0.3 |
Резонансная частота 98*10 Гц при R-шунта 3.61 кОм
Таблица№3
| f,Гц | 25*10 | 40*10 | 60*10 | 98*10 | 27*10 | 60*10 | 40*10 | |
| Uk,В | 0.3 | 0.4 | 0.6 | 0.8 | 0.5 | 0.3 | 0.4 |

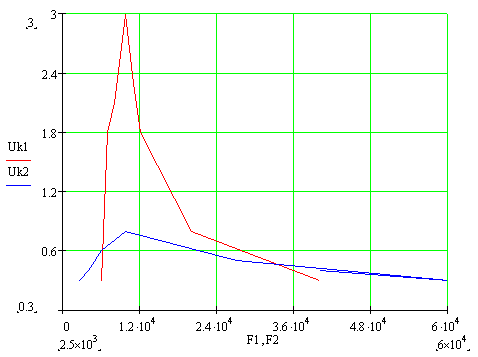

Характеристики
