Цель работы: Произвести экспериментальные исследования частотных характеристик последовательного колебательного контура. Изучить влияние добротности контура на его характеристики.
-
Расчет резонансной частоты контура (f0)
Известные параметры:
Тумблер Т1 находится в нижнем положении (то есть конденсатор и катушка включены последовательно)
Н апряжение на входе равняется U1=3 В.
Значение переменной емкости устанавливается в крайнее левое положение.
Измерено | |||||
U1 | R1 | f0 | UR1 | UC | U2-4 |
В | Ом | кГц | В | В | В |
3 | 100,4 | 11,8 | 1,25 | 24.8 | 25 |
Вычислено | ||||||||
URk | I0 | ХС | Rk | L | C | Q | | 2f0.7 |
В | мА | кОм | Ом | мГн | нФ | – | кОм | кГц |
1,906 | 12 | 1,992 | 153,1 | 27 | 6,77 | 7,858 | 1,992 | 1,502 |
Векторная диаграмма, по которой вычисляются значения:
-
Амплитудно-частотная характеристика для С=С1
Пороговое значение UR1=0.1*UR01(при резонансе)
f,кГц | 7,4 | 8 | 8.5 | 9 | 9.5 | 10 | 10.5 | 11 |
UR1, B | 0.08 | 0.09 | 0.11 | 0.15 | 0.18 | 0.20 | 0.25 | 0.36 |
f,кГц | 11.5 | 11.8 | 12 | 12.5 | 13 | 13.5 | 14 | |
UR1, B | 0.65 | 0.80 | 0.40 | 0.22 | 0.16 | 0.11 | 0.09 |
Амплитудно-частотная характеристика для С=С2
Пороговое значение UR1=0.1*UR01(при резонансе)
f,кГц | 7.5 | 8 | 8.5 | 9 | 9.5 | 10 | 10.5 | 11 | 11.5 | |||||
UR1, B | 0,14 | 0,20 | 0,40 | 0,65 | 1,1 | 0,65 | 0,40 | 0,20 | 0,14 | |||||

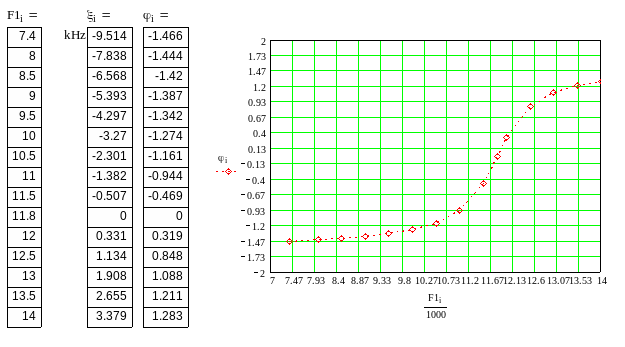

Фазо - частотная характеристика |
|

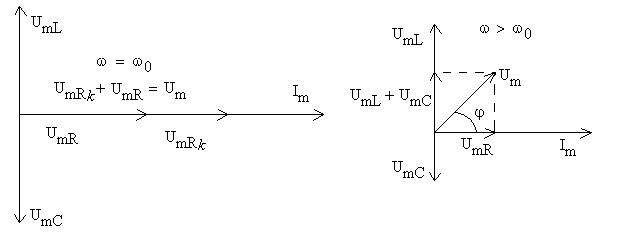

Векторные диаграммы.
