Министерство образования и науки Российской Федерации

Новосибирский Государственный Технический Университет

Отчет к лабораторной работе №7

по ОТЦ

«Согласование нагрузки с источником»

Выполнил: Проверил:

Факультет: РЭФ

Группа: РКС10-32 отметка о защите:

Студенты: Николаев В.В.

Каратаев Е.Л.

Лебедев О.П.

Дата: << 14 >> февраля 2005г.

Новосибирск 2005

Цель работы: Исследовать вопрос передачи энергии от активного двухполюсника к пассивному (от источника к нагрузке) при согласованном и несогласованном режимах работы цепи. Уяснить вопрос согласования нагрузки с внутренним сопротивлением источника.

Рабочие формулы:

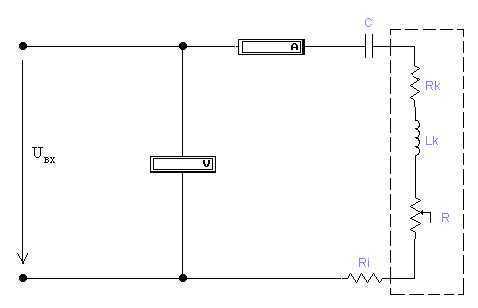

Схема:

Измерено			Вычислено
R	Rн=R+Rk	I	Pн	Pi	P	ŋ
Ом	Ом	мА	Вт	Вт	Вт	-
0	37,5	7,3	0,002	0,027	0,041	0,049
100	137,5	6,7	0,006	0,022	0,038	0,165
200	237,5	6,1	0,009	0,019	0,034	0,259
300	337,5	5,6	0,011	0,016	0,031	0,338
400	437,5	5,2	0,012	0,014	0,029	0,406
500	537,5	4,8	0,012	0,012	0,027	0,461
600	637,5	4,5	0,013	0,01	0,025	0,512
700	737,5	4,2	0,013	0,009	0,024	0,553
800	837,5	4	0,013	0,008	0,022	0,598
900	937,5	3,9	0,014	0,007	0,021	0,636
1000	1037,5	3,5	0,013	0,006	0,02	0,648

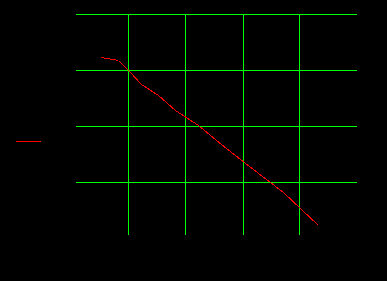

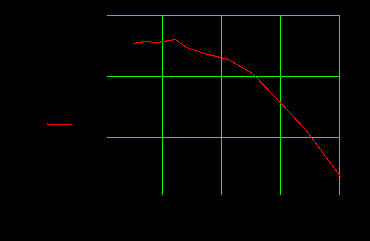

R	Ом	0	100	200	300	400	500	600	700	800	900	1000
I	мА	7	6,4	5,9	5,5	5,1	4,7	4,4	4,2	3,9	3,7	3,5
Pн	Вт	0,002	0,006	0,008	0,01	0,011	0,012	0,012	0,013	0,013	0,013	0,013

Вывод: Исследовали вопрос передачи энергии от источника к нагрузке при согласованном и несогласованном режимах работы цепи.
