Через очистные сооружения предприятия осуществляется сброс промышленных и дождевых стоков.

Жидкое топливо и технологический газ также являются энергоресурсами (образуются как продукты переработки нефти) и используются в технологических печах и котельных предприятия.

Электроэнергия является одним из основных видов энергоресурсов, которая используется на производство и транспортировку других видов энергоресурсов:

• оборотной воды двух систем охлаждения оборудования технологических установок, продуктов переработки нефти,

• в системе выработки технического воздуха и воздуха КИП,

• в системе сброса и очистки сточных вод,

• на химводоподготовительной установке,

• в котельных для выработки пара и бойлерной для подготовки воды для системы отопления и ГВС предприятия.

Электроэнергия используется и в системе воздушного охлаждения продуктов нефтепереработки.

1.3 Структура энергетических затрат предприятия

Экономические затраты предприятия – ХНПЗ на потребляемые энергоресурсы разделяются на следующие составляющие:

• Затраты на приобретаемые со стороны энергоресурсы.

• Фактические затраты по генерации собственных энергоресурсов.

• Фактические затраты на транспортировку и распределение энергоресурсов.

• Стоимость энергоресурсов извлекаемых из нефти в процессе переработки.

• Внутрицеховые и общезаводские затраты на эксплуатацию и обслуживание энергетических систем предприятия.

Стоимость энергоресурсов приобретаемых предприятием со стороны: электроэнергия, природный газ, техническая вода, хоз. питьевая вода, очистка сточных вод закладываются в бизнес-план предприятия отдельными позициями.

Затраты по генерации и транспортировке энергоресурсов включают в себя фактические затраты:

• на подготовку технической воды (химводоподготовка);

• на выработку (генерацию) собственных энергоресурсов, таких как промышленный пар, тепло и промпеплофикационную воду, горячую воду, технический воздух и воздух КИП;

• на транспортировку, трансформацию и распределение электроэнергии;

• на забор, транспортировку, и распределение технической воды;

• на транспортировку, и распределение оборотной воды;

• на транспортировку, и распределение технического воздуха и воздуха КИП,инертного газа;

• на транспортировку, и распределение промышленного пара;

• на транспортировку, и распределение тепло и промтеплофикационной воды, горячей воды.

В состав фактических (полных) затрат на энергоресурсы помимо стоимости энергоресурсов приобретенных со стороны включаются затраты на производство продукции (собственная генерация, транспортировка и распределение энергоресурсов).

Затраты на производство продукции отражаются в составе фактических затрат на энергоресурсы потребляемые предприятием и при бизнес-планировании включаются в другие расходные статьи.

Сводка затрат на энергообеспечение предприятия за 2012 год приведена в таблице 1.1, а распределение затрат по энергоносителям отражено на рисунке 1.2

Таблица 1.1- Затраты на энергообеспечение предприятия

Продолжение таблицы 1.1

Заработная плата	9 095 227	1 145 350	20 831 941	3 630 624	23 594 189
Отчисления на социальные нужды	2 467 961	343 832	5432 807	1 060 463	6 520 521
Амортизационные отчисления	3 311 098	438 323	61 889 902	449 697	20471 657
. Прочие затраты	438 485	17 364	4398817	200 781	8716 561
Общепроизводственные расходы	1 816 132	235 924			2791 487
Всего, и в том числе:	95 623 310	9 206 045	387 863 775	32 166 289	344820806
Общезаводские затраты	68 663 621	3 868 916	195 683 317	8 520 572	66 910 277
Затраты на покупку энергоресурсов			179 775 289		276 267 971
Итого затраты предприятия	819 331 378
Распределение энергетических затрат	Процентное распределение
Общезаводские затраты по ТЭР	8,38%	0,47%	23,88%	1,04%	8,17%

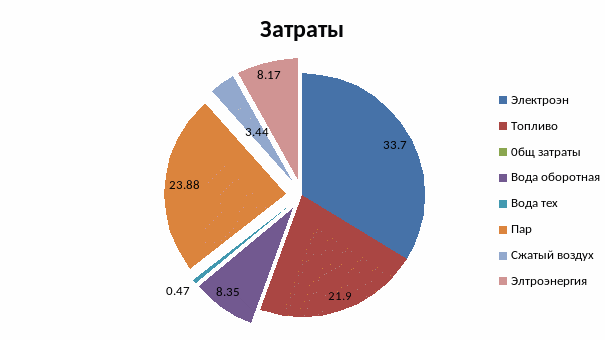

Рисунок 1.2 Распределение затрат по энергоносителям

Всего затраты предприятия за 2012 год оценены в размере ≈ 819 331 тыс. рублей, из которых свыше 50 % приходится на покупные энергоресурсы.

Оценивая период 2012 г., можно заметить значительный рост экономических затрат на энергоресурсы .

Рост экономических затрат ХНПЗ на энергоносители, прежде всего, связан с ростом тарифов на энергоносители и общим ростом общезаводских затрат и, в меньшей степени, с ростом объема использования энергоносителей.

1.4 Состояние системы учета использования ТЭР

На предприятии организован учет потребления энергоресурсов со стороны. Установлена система коммерческого учета электроэнергии (мощности) позволяющая вести круглосуточный контроль потребления электроэнергии по всем питающим фидерным линиям электроснабжения с интервалом 30 минут.

Данные с прибора учета хоз. питьевой воды поступают в систему технического учета энергоресурсов предприятия. Данные позволяют вести круглосуточный контроль расхода питьевой воды с интервалом 1 час.

Данные с прибора учета природного газа поступают в систему операторную котельной предприятия на отдельный монитор. Данные позволяют вести круглосуточный контроль расхода природного газа с интервалом 1 час.

Учет забора воды организован по трем напорным линиям. Данные с приборов учета поступают в операторную БОВ (блока оборотного водоснабжения). Данные позволяют вести круглосуточный контроль расхода питьевой воды с интервалом 1 час.

Очищенные сточные воды насосами откачиваются по напорному водоводу Dу500 в городской коллектор на КНС-10. Данные с приборов учета не поступают в операторную установки ФХО (физико-химическая очистка). Данные не позволяют вести круглосуточный контроль сброса очищенных сточных вод с интервалом 1 час.

Система учета по электроэнергии удовлетворяет необходимым требованиям, предъявляемым к современным системам учета. В систему введено достаточное количество присоединений, позволяющих иметь баланс общего потребления, баланс установок, объектов и информацию по всем силовым трансформаторам, высоковольтным двигателям и крупным двигателям на с напряжении 0,4 кВ.

Считывание информации в реальном времени и с интервалами 3,5,30 мин, 1,4 часа, сутки. В программе «MS EXCEL» имеется возможность считывания и обработки информации с базы данных по электроэнергии (мощности) активной и реактивной.

Потребителями природного газа являются : Котельная №1. В настоящее время ведутся работы по замене котлов №4,5 в Котельной №2 и переводу котлов на природный газ. Природный газ для выше перечисленных потребителей является основным. В качестве резервного используется топливный газ и жидкое топливо.

Потребителями топливного газа и жидкого топлива являются следующие потребители:

Установка №1, Установка №2, Риформинг, Изомеризация, Установка №5, Установка №7(нагрев нефти), Установка №11, Котельная №1 (резервное топливо), Котельная №2.

Фактическое число потребителей данного вида энергоресурсов – 9 (девять).

Согласно справочника список датчиков, системы учета энергоресурсов предприятия Е-2 имеются датчики:

- на топливный газ;

- на жидкое топливо.

- на пар,

- на тепло

- на пром.теплофикационную воду;

- на горячую воду.

Как не достаток системы учета тепловых энергоресурсов

следует отметить отсутствие распределительной системы учета

- у потребителей горячей воды;

- у потребителей теплофикационной воды нет;

- у потребителей пром, теплофикационной воды нет;

-у потребителей хоз. питьевой воды нет;

Система оборотного водоснабжения состоит из двух систем,

оборотная вода I системы используется на охлаждение продуктов переработки основных установок: №1 (АТ), №2 (ЭЛОУ-АВТ), №4 (Риформинг), №9 (АГФУ), секция изомеризации, а также на установки: №11 (Инертный газ)

Количество основных потребителей оборотной воды I системы – 7 (семь).

Оборотная вода II системы используется на охлаждение насосного и компрессорного оборудования установок: №1 (АТ), , №4 (Риформинг), №9 (АГФУ), секция изомеризации, №10 (Углекислотная), №11 (Инертный газ).

Количество основных потребителей оборотной воды II системы – 7 (семь).

Компрессоры ВК-1, ВК-2, ВК-3 обеспечивают предприятие техническим воздухом, а ВК-4, ВК-5 – воздухом КИП.

1.4.1 Алгоритм работы электронных систем учета, контроля и управления

Система управления любого предприятия предназначена, прежде всего, для обеспечения наивысшей эффективности его деятельности, что в упрощенном варианте можно трактовать, как получение максимальной прибыли. Вместе с тем, анализ рынка решений программных и аппаратных средств автоматизации вынуждает предположить, что, зачастую, роль, место и возможности АСУ ТП (автоматизированная система управления технологическим процессом) конкретногопроизводства не в полной мере соответствуют целям и задачам единой системыуправления. Причины такого явления часто кроются не в том, что руководитель не хочет заниматься развитием автоматизации ТП, программист не может программировать, а производитель не предоставляет достаточный ассортимент средств построения АСУ ТП. Как правило, предприятие обладает мощным парком вычислительной и измерительной техники, использует достаточное количество добротного собственного и лицензионного программного обеспечения, но так и не может четко определить роль АСУ ТП в решении стоящих перед ним задач.
