Abstract

The aim is to save energy by automating the process of compressed air supply air compressional "Khabarovsk oil refinery" and to replace obsolete equipment unregulated.

The operational part of the graduation project contains a description of the technological process, description, developed automatic accounting system energoresursov, the main characteristics and operation modes of the compressor units.

In the special part of the description of the developed automatic control system for a compressor designed functional, fundamental and structural schemes of automatic control compressed air supply, the algorithm of work of automatic control system compressed air supply, the written part of the program automatic compressed air supply .

In the section "Economic part" of the proposed assessment of economic efficiency of modernization of technological equipment.

In the section "Safety" measures on Khabarovsk refinery

Содержание.

Введение

1 Эксплуатационная часть

1.1 Состав предприятия и производственная деятельность

1.2 Структура энергетического обеспечения предприятия

1.3 Структура энергетических затрат предприятия

1.4 Состояние системы учета использования ТЭР

1.4.1 Учет энергоресурсов

1.4.2 Алгоритм работы электронных систем учета, контроля и управления

1.4.3 Предложения по модернизации системы учета энергоресурсов

2 Техническая часть

2.1 Оценка состояния системы электроснабжения

2.1.1 Структура электроснабжения предприятия

2.1.2 Анализ системы компенсации реактивной мощности

2.1.3 Анализ показателей качества электроэнергии

2.1.4 Оценка уровня надежности системы электроснабжения

2.1.5 Оценка эффективности потребления электроэнергии

2.1.6 Энергосберегающие мероприятия по электроэнергии

2.2 Оценка состояния системы теплоснабжения

2.2.1 Описание системы теплоснабжения

2.2.2 Общее описание котельных, бойлерной и водоподготовки

2.2.3 Анализ эффективности работы источников теплоснабжения

2.2.4 Характеристика тепловых сетей предприятия и оценка потерь в них

2.2.5 Энергосберегающие мероприятия по тепловой энергии

2.3 Оценка состояния топливоснабжения

2.3.1Описание системы топливоснабжения

2.3.2 Характеристики использования видов топлива

2.3.3 Оценка эффективности работы теплотехнического оборудования

2.3.4 Проекты в области использования ВЭР

2.3.5 Энергосберегающие мероприятия по топливу

2.4 Оценка системы сжатого воздуха

2.4.1 Общие сведения о системе сжатого воздуха

2.4.2Объемы выработки и потреблении сжатого воздуха

2.4.3 Пояснения по выбору компрессорного оборудования

2.4.4 Энергосберегающие решения в системе сжатого воздуха

2.5 Оценка состояния системы водоснабжения

2.5.1 Характеристика водоснабжения предприятия

2.5.2 Система горячего водоснабжения

2.5.3 Энергосберегающие мероприятия по водоснабжению

3 Экономическая часть

4 Охрана труда и техника безопасности

Список литературы

Введение

Сегодня, в условиях высокой конкуренции, выживают и развиваются компании, которые способны наиболее эффективно вести свой бизнес. Одним из основных критериев эффективности ведения бизнеса является получаемая прибыль. Сокращение затрат - важнейший резерв оптимизации прибыли, снижения цены на продукцию, и, следовательно, роста конкурентоспособности и финансовой устойчивости компании.

В последние годы программы сокращения издержек реализуются компаниями всех отраслей и масштабов. Направленность проектов сокращения затрат весьма разнообразна. Для принятия решения о реализации того или иного проекта (идеи) необходим расчет и оценка экономического эффекта, который получит компания в связи с реализацией данного проекта (идеи). Экономический эффект любого проекта, в том числе проекта сокращения затрат, заключается в дополнительно получаемой прибыли. Дополнительно получаемая прибыль, в свою очередь, определяется тем, насколько изменится выручка, производственные затраты, налоговые платежи компании в связи с реализацией данной инвестиционной идеи.

Российские предприятия имеют весьма значительную долю затрат на энергоресурсы в себестоимости продукции. Учитывая рост потребления, возможный дефицит и подорожание энергоресурсов, у компаний возникает необходимость в формировании комплекса эффективных мероприятий по сокращению энергетических затрат (прежде всего в экономическом эквиваленте.

Неэффективность использования энергоресурсов объективно связана с целым рядом причин: огромным парком морально и физически устаревшего технологического оборудования; крайне низким охватом потребления ТЭР современными средствами технического учета; отсутствием прогрессивных (обоснованных) норм расхода ТЭР; отсутствием на предприятиях стратегии в вопросах энергосбережения и т. д.

И каждое предприятие заинтересовано в том, чтобы найти участки, через которые «утекают» его денежные средства.

В настоящее время снижение энергозатрат в производстве продукции является важнейшим направлением энергосбережения на предприятиях России. Существуют типовые решения повышения энергетической эффективности различных систем. Эффективными направлениями снижения энергетических издержек на крупных и средних предприятиях являются:

• Комбинированное производство электроэнергии и теплоэнергии, создание на базе существующих котельных – Мини ТЭЦ.

• Децентрализация источников теплоснабжения, воздухоснабжения.

• Использование вторичных энергоресурсов, энергии уходящих дымовых газов.

Специфику энергетического обеспечения (ХНПЗ) характеризуют следующие факторы:

• Необходимость непрерывного использования значительного объема топливноэнергетических ресурсов (ТЭР), часть из которых является «попутным» продуктом собственного производства.

• Жесткая взаимосвязанность переделов технологического цикла производственных процессов (отсутствие или значительная ограниченность промежуточного резервуарного буфера между стадиями технологического процесса).

• Сложность и длительность восстановления технологического процесса при внезапных изменениях режимов энергообеспечения.

• Необходимость соблюдение повышенных требований к взрывопожарной и экологической безопасности ведения технологического процесса.

Естественно, эти факторы воздействуют на основной энергетический показатель предприятия – долю энергетических затрат в себестоимости продукции. Снижение доли энергетических затрат – один из способов повышения прибыли предприятия.

Бурный рост в последние десять лет электронных систем управления технологическими процессами и энергопотоками, усовершенствование энергосистем по производству, распределению и потреблению энергоресурсов способствует снижению энергозатрат на единицу выпускаемой продукции и созданию не только экономически выгодных, но и надежных энергосистем.

Поэтому в продуманной энергосберегающей политике предприятия имеется наличие у него таких "инструментов" как:

• Системный энергетический мониторинг на установках/объектах (или технологических циклах) предприятия.

• Современная система нормирования энергоиспользования ТЭР по стадиям (циклам) производства.

• Система качественных и количественных характеристик состояния энергетических систем и объектов предприятия

1 Эксплуатационная часть

1. Состав предприятия и производственная деятельность

Переработка нефти и выработка из нее нефтепродуктов по топливному варианту является основным видом деятельности ОАО «Хабаровский нефтеперерабатывающий завод». Деятельностью предприятия охвачены следующие стадии жизненного цикла продукции:

• прием и подготовка сырья;

• прием, хранение и использование реагентов и присадок;

• переработка сырья;

• получение готовой продукции;

• затаривание и отгрузка готовой продукции.

Основные технологические установки подразделяются на:

• Установки первичных процессов по переработки нефти:

1. ЭЛОУ – АТ (установка №1),

2. ЭЛОУ – АВТ (установка №2);

• Установки вторичных процессов по выработки нефтепродуктов:

1. Каталитический реформинг ( установка №4),

2. Секция изомеризации,

3. АГФУ (установка №9),

4. Битумная.

На установке ЭЛОУ-АТ первичной переработки нефти производится: обессоливание и обезвоживание нефти; перегонка обессоленной нефти с получением дистиллятов моторных топлив и мазута.

На установке ЭЛОУ-АВТ первичной переработки нефти производятся: обессоливание и обезвоживание нефти; перегонка обессоленной нефти с получением дистиллятов моторных топлив, компонентов топочного мазута, гудрона - сырья для производства битума; стабилизация прямогонного бензина с получением сырья для установки каталитического реформинга. Попутным продуктом стабилизации бензина является нестабильная газовая головка, направляемая далее на газофракционирующую установку АГФУ.

На установке каталитического реформинга бензинов ЛГ-35-11/300-95 с секцией изомеризации производится гидроочистка стабильной прямогонной бензиновой фракции от сернистых соединений на никель-молибденовом катализаторе и ее дальнейшее реформирование на полиметаллическом платинорениевом катализаторе, а также изомеризация фракции парафиновых углеводородов С 5-С6 на платиновом катализаторе, с получением высокооктановых компонентов автомобильных бензинов.

На установке каталитического реформинга имеется установка по производству инертного газа (азота) для общезаводских нужд. Азот вырабатывается сжиганием сжиженного углеводородного газа с кислородом воздуха и дальнейшим разделением дымовых выбросов на азот и двуокись углерода методом абсорбции последней раствором моноэтаноламина и десорбции ее из раствора.

Продуктами установки абсорбционно-газофракционирующая (АГФУ) являются углеводородный газ, гептан-гексановая фракция – сырье для установки изомеризации, компоненты автомобильных бензинов.

Кроме того, в составе цеха имеется площадка затаривания нефтебитума с подъездными железнодорожными путями, резервуары для сырья и готовой продукции.

Вспомогательные объекты общезаводского назначения подразделяются на:

• Объекты теплоснабжения:

1. Химводоподготовительная установка,

2. Котельные,

3. Бойлерная;

• На объекты по производству газов повышенного давления:

1. Воздушная компрессорная,

2. Установка по производству инертного газа,

3. Подстанции;

• На объекты водоснабжения и водоотведения:

1. Блок оборотного водоснабжения,

2. Градирни,

3. Водозабор,

4. Пожарная насосная,

5. Очистные сооружения.

Основная особенность производственного цикла предприятия – непрерывный режим работы основных технологических агрегатов, связанных между собой по принципу «из трубы в трубу», т.е. отсутствие промежуточных емкостей с объемом, обеспечивающим длительный перерыв «перетоков» фракционных составляющих от одного агрегата к другому.

1.2 Структура энергетического обеспечения предприятия

Энергетический комплекс предприятия (ЭКП) предназначен обеспечить успешное функционирование технологического процесса и комфортные условия для персонала предприятия.

Энергетический комплекс предприятия включает следующие энергосистемы:

• Система электроснабжения (электроэнергия);

• Система топливоподачи (природный газ, газ технологии, жидкое топливо);

• Система теплоснабжения (технологический пар, тепло и промтеплофикационная вода, горячая вода);

• Система хозяйственной питьевой воды;

• Система оборотного водоснабжения (I и II системы);

• Система сбора и физико-химической очистки сточных вод;

• Система вентиляционного охлаждения продуктов переработки нефти;

• Система сжатого воздуха (технологический и КИПиА).

Основными системами энергообеспечения предприятия являются системы:

• электроснабжения;

• теплоснабжения;

• топливоснабжения.

Все потребители (объекты) предприятия используют для производственных целей (или общезаводских нужд) электроэнергию.

Тепловая энергия используется для технологических нужд и отопления зданий предприятия.

Техническая вода используется в технологических и технических целях.

Питьевая вода используется по прямому назначению.

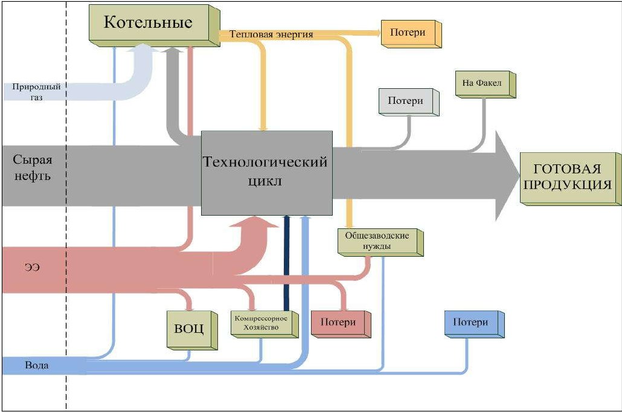

В целом структуру энергообеспечения технологического цикла ХНПЗ можно представить так, как отражено на рисунке 1.1

Рисунок 1.1 - Структуру энергообеспечения технологического цикла

Энергетический комплекс предприятия (ЭКП) предназначен обеспечить успешное функционирование технологического процесса и комфортные условия для персонала предприятия.

Энергетический комплекс предприятия (ЭКП) использует энергетические ресурсы, как приобретаемые со стороны, так и собственного (побочного) образования. ОАО «Хабаровский НПЗ» со стороны приобретает следующие виды энергоресурсов: электроэнергия, природный газ, техническая вода, хоз. питьевая вода.

Электроэнергия поставляется через подстанции ПС-ХЭС, ПС-НПЗ, принадлежащих ОАО «Дальневосточной распределительной сетевой компании». В 2012г. введена ввод в эксплуатацию ПС-НПЗ2, принадлежащей предприятию для электроснабжения новых технологических установок.

С 2012г. от магистрального газопровода «Сахалин – Владивосток» начались поставки природного газа для котельных завода.

Забор технической воды осуществляется из реки Амур по трем трубопроводам (правая, левая и 3-я нитка).

Хоз. питьевая вода поступает от Горводоканала.
