3. Анализ устройств для установки стыковых зазоров

В настоящее время в процессе усиленного капитального ремонта пути рельсы перемещаются, как вручную, так и с помощью различных приспособлений и устройств.

3.1 Перемещение рельсов ручным способом

Суть данного способа заключается в следующем: четыре человека рабочих ударяют в торец перемещаемого рельса рельсовой рубкой длиной 1,5 – 2,0 метра, раскачивая ее на изогнутой арматуре.

Рисунок 3.1 – Перемещение рельса ручным способом.

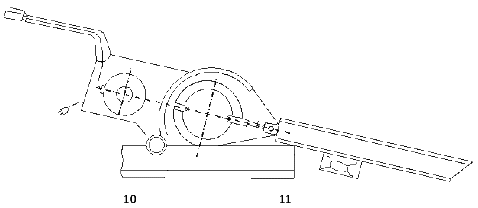

3.2 Приспособление для сгонки рельсовых стыков

Содержит раму 1, и рабочий орган, выполненный в виде диска 2, и закрепленный на оси 3. к диску прикреплены молотки 4. Диск соединен при помощи шкива 5, насаженного на ось 3, и ременной передачи 6 со шкивом 7, привода 8. На раме подвижно закреплен боек 9. Ролики 10 служат для передвижения приспособления по рельсовому пути. При включении привода 8, приводится во вращение диск 2. закрепленные на диске молотки 4, ударяют по бойку 9, который, в свою очередь ударяет в торец рельса 11 и перемещает его.

Приспособление показано на рисунке 3.2

1-рама;2-рабочий орган;3-ось;4-молотки;5-шкив;6-ременная передача;

7-шкив;8-привода;9-боек;10-ролики;11-рельс

Рисунок 3.2 – Приспособление для сгонки рельсовых стыков.

3.3 Способ сгонки рельсов

На рисунке 3.3 показано устройство реализующее предложенный способ. Устройство содержит основание 1, с разъемными соединением в виде клиньев 2, и болтов 3 для закрепления его на головке рельса 4, вибратор 5 с бойком 6, который соединяется с основанием при помощи шарнира 7 и упругих связей 8.

Под действием вибратора боек 6 передает основные ударные импульсы в направлении сгонки рельсов. Одновременно основанию через шарнир, связанный с вибратором, передаются вибрационные импульсы, в результате чего значительно уменьшается сопротивления перемещению рельсов.

1-основание; 2-клиньев; 3-болты; 4-головка рельса; 5-вибратор; 6-боек;

7-шарнир;8-упругие связи

Рисунок 3.3 – Способ сгонки рельсов.

Анализируя существующие способы и устройства для перемещения рельсов, можно сделать следующие заключения: все устройства не исключают применения ручного труда; установка; снятие; перенос приспособлений в процессе труда. Ручной способ особо тяжел, трудоемок и малоэффективен.

При работе с приспособлениями, представленными на рисунках 3.2; 3.3, затрачивается дополнительное время на установку, снятие, перенос устройств.

При работе ручным способом и при перемещении рельсов они разрушаются: образуются трещины, что в дальнейшем приводит к его замене.

В проекте примем вибратор, установленный на раме трактора. В качестве вибратора будем использовать электромеханический вибратор общего назначения ИВ-107А (Рисунок 4.3). Это позволит увеличить скорость укладки и набивки стыковых зазоров. После загиба звена навесное оборудование под действием вибратора передает основные ударные импульсы в направлении сгонки рельсов.
