Текст из файла (страница 5)

где α_в = 8,7 Вт/(м² ° С) [6, табл. 4]; α_н = 23 Вт/(м² ° С) [6, табл. 6].

м.

Плиты экструдированный пенополистирол выпускаются толщиной от 20 мм до 150 мм (20, 30, 40, 50, 60, 80, 100, 120, 150 мм). Толщина утепления назначается исходя из возможности применения выпускаемых плит, таким образом, чтобы толщина была не менее требуемой, и при этом использовалось наименьшее количество слоев. Принимаем толщину слоя утеплителя 120 мм.

Рассчитываем фактическое значение приведенного сопротивления теплопередаче кровли:

(м²·°С)/Вт

– требование удовлетворяется.

1.5 Полы

Полы в помещениях принимаются в зависимости от назначения здания. Выбранные типы полов приведены в таблице 1.14

Таблица 1.14

Экспликация полов

Тип пола	Схема пола	Элементы пола
1		1. линолеум 2.Цементно-песчаная стяжка - 30мм 3.Подстилающий слой бетона - 80мм
2		1.Паркет на мастике - 20мм 2.Цементно-песчаная стяжка - 30мм 3.Подстилающий слой бетона - 50мм

Для подземной парковки делаем полиуретановый наливной пол. Данный вид пола обладает механической прочностью на сжатие и растяжение, химической стойкостью к агрессивным средам, эластичностью и стойкостью к истиранию. Полиуретановое покрытие укладывается на бетон, бетонную стяжку и обеспечивает прочное и ударопрочное покрытие, устойчивое к химическим воздействиям.

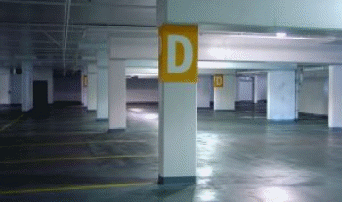

Рисунок 1.14 - Вид наливного пола

1.6 Технико-экономические показатели планировки

Оценку экономичности планировки здания производят по основным показателям: площади застройки, жилой, вспомогательной и общей площади, строительному объёму и относительным показателям К₁ и К₂.

П_З = 305,8 м² - площадь застройки, площадь сечения по внешнему обводу на уровне цоколя.

П_Ж = 1579,5 м² - жилая площадь (сумма площадей всех жилых комнат).

П_В = 2050,5 м² – вспомогательная площадь (подсобная площадь, равная сумме площадей кухни, прихожей, ванной, уборной, кладовых).

П_О = 3630 м² – общая площадь, равная сумме П_Ж + П_В.

Q = 19360 м³ – полный строительный объём здания, равный произведению площади горизонтального сечения на уровне первого этажа на полную высоту здания от чистого пола подвала до верхней плоскости чердачного утеплителя.

Относительные показатели:

K₁=П(ж)/П(0), (1.6)

K₁=1579,5/3630=0,44

K₁- коэффициент рациональности планировки.

K₂=Q/П(ж), (1.7)

K₂=19360/1579,5=12,2

K₂- коэффициент рациональности использования объема на единицу жилой площади.

Технико-экономические показатели проектируемого здания сведены в таблицу 1.15.

Таблица 1.15

Технико-экономические показатели проектируемого здания

Наименование показателя	Ед. изм.	Значение
1. Площадь застройки	м2	1544,84
2. Жилая площадь	м2	7065
3. Площадь вспомогательная	м2	342
4. Общая площадь	м2	9562
6. Строительный объём	м3	38260
6. К1		0,44
7. К2		12,2
8. цена за квадратный метр жилья	тыс.руб	87,2

1.7 Генплан участка застройки

Генеральный план – это план показывающий проектное положение комплекса строений, зданий, коммуникаций и иных сооружений. Основным регулирующим документом генплана является Градостроительный кодекс. Техническую часть генплана включает СП 42.13330.2011 «Градостроительство. Планировка и застройка городских и сельских поселений». Данные нормативные документы работают на всей территории Российской Федерации.

17-ти этажное жилое здание с офисной пристройкой и подземной автостоянкой, разработан в соответствии с градостроительным планом земельного участка, выданного Главным управлением архитектуры, градостроительства и регулирования земельных отношений. Местоположение объекта: Хабаровский край, г. Хабаровск, на улице Запарина. Отведенный участок находится в центральной части города, рядом с парковой зоной и административными и жилыми зданиями.

Рельеф участка строительства имеет уклон с понижением на северо-запад. Абсолютные отметки поверхности изменяются от 54 м до 59,4 м, перепад высот незначительный.

Проектом предусмотрено благоустройство территории, прилегающей к проектируемому зданию:

- отсыпка и асфальтирование участка, подъездной дороги и площадки для парковки;

- освещение, в соответствии с действующими нормами, обустройство прилегающей территории стационарным освещением;

- озеленение территории в соответствии с действующими нормами посадкой деревьев и кустарников, устройством газона из многолетних трав на свободной от застройки территории, установка детской площадки во дворе дома;

- организация бетонированной площадки для установки мусоросборных контейнеров, оснащенных плотно закрывающимися крышками;

- в местах сопряжения тротуарной части с проезжими частями дорог предусмотрен пониженный бордюр;

- мощение территории, прилегающей к входной зоне предусмотрено тротуарной плиткой с обрамлением бордюрным камнем.
