Фактическое приведенное сопротивление теплопередаче фрагмента теплозащитной оболочки рассчитывается в соответствии с [6, прил. Е].
| | (1.5) |
, где
- осредненное по площади условное сопротивление теплопередаче фрагмента теплозащитной оболочки здания либо выделенной ограждающей конструкции, м
·°С/Вт;
- протяженность линейной неоднородности
-го вида, приходящаяся на 1 м фрагмента теплозащитной оболочки здания, или выделенной ограждающей конструкции, м/м ;
- удельные потери теплоты через линейную неоднородность -го вида, Вт/(м·°С);
- количество точечных неоднородностей
-го вида, приходящихся на 1 м фрагмента теплозащитной оболочки здания, или выделенной ограждающей конструкции, шт./м ;
- удельные потери теплоты через точечную неоднородность -го вида, Вт/°С.
К линейным и точечным неоднородностям на наружных стенах относятся различные конструктивные и архитектурные детали и включения.
Для расчета теплопотерь через линейные и точечные неоднородности необходимо проводить расчет с построением температурных полей. Для упрощения расчета в рамках дипломного проекта воспользуемся вспомогательным коэффициентом теплотехнической однородности:
| | (1.6) |
,где
- коэффициент теплотехнической однородности, вспомогательная величина, характеризующая эффективность утепления конструкции. Справочное значение данного коэффициента приведено в ГОСТ Р 54851-2011 «Конструкции строительные ограждающие неоднородные». Для конструкции стены проекта
.
| | (1.7) |
,где – условное сопротивление теплопередаче однородной части фрагмента теплозащитной оболочки здания.
| | (1.8) |
,где
- коэффициент теплоотдачи внутренней поверхности ограждающих конструкций , Вт/м2·°С, [6, табл.4];
- коэффициент теплоотдачи наружной поверхности ограждающих конструкций , Вт/м2·° С, [6, табл.6];
– термическое сопротивление слоя однородной части фрагмента, (м2·°С)/Вт.
| | (1.9) |
,где
– толщина слоя, м;
– теплопроводность материала слоя, Вт/(м·°С).
Расчетный коэффициент теплопроводности каждого слоя принимаются по [6, прил. Т]. Расчетные коэффициенты теплопроводности
материалов выбираются по условиям эксплуатации строительных конструкций в зависимости от климатических условий пункта строительства А или Б и влажностного режима помещений здания. Влажностный режим помещений устанавливается по [6, табл.1]. Зона влажности указана в климатических параметрах. По [6, табл.2] устанавливаются условия эксплуатации ограждающих конструкций «А» или «Б».
Таблица 1.11
Теплотехнические характеристики материалов слоев наружной стены
| Наименование материала | Толщина слоя, м | Плотность, кг/м3 | Коэффициент теплопроводности Вт/м*˚С |
| Керамзитобетонные блоки | 0,20 | 1800 | 0,8 |
| Минеральная вата | 0,150 | 125 | 0,040 |
| Облицовочный белый кирпич | 0,12 | 1800 | 0,76 |
Подбор необходимой толщины слоя утеплителя:
| | (1.10) |
| | (1.11) |
где αв = 8,7 Вт/(м2
° С) [6, табл. 4]; αн = 23 Вт/(м2 ° С) [6, табл. 6].
|
|
мПлиты минераловатные выпускаются толщиной от 20 мм до 150 мм (20, 30, 40, 50, 60, 70, 80, 90, 100, 120, 150 мм). Толщина утепления назначается исходя из возможности применения выпускаемых плит, таким образом, чтобы толщина была не менее требуемой, и при этом использовалось наименьшее количество слоев. Принимаем толщину слоя утеплителя 150 мм.
Рассчитываем фактическое значение приведенного сопротивления теплопередаче наружных стен:
|
| |
|
|
(м2·°С)/Вт
- требование удовлетворяется.1.2.6 Перегородки
Виды перегородок: гипсоволокнистые, из гипсобетонных блоков, кирпичные. В жилых помещениях использованы гипсоволокнистые перегородки. В подземной автостоянке использованы кирпичные перегородки. Перегородки из шлакоблоков использованы в мусорокамере.

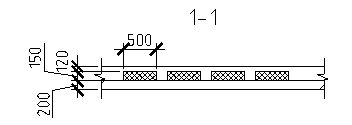

Рисунок 1.7 - Перегородка из кирпича. 1 – пачечная сталь; 2 – штукатурка
Рисунок 1.8 - Перегородка гипсоволокнистая
Рисунок 1.9 - Перегородка из гипсобетонных блоков
1.2.7 Узлы
Рисунок 1.10 - узел стыка плиты с внешней стеной.
Рисунок 1.11 - Конструкция совмещённой крыши
1 - монолитное железобетонное перекрытие, толщиной 180 мм; 2 - лёгкий бетон по уклону; 3 - железобетонная плита; 4 – пароизоляция; 5 – экструдированный пенополистирол 200 мм; 6 - рубероидная кровля К-3А; 7 - кирпичный парапет; 8 - мастика “изол”
1.2.8 Окна
В соответствии с МДС 56-1.2000 «Рекомендации по выбору и устройству современных конструкций окон» приняты оконные блоки из ПВХ с твердым селективным покрытием и заполнением аргоном с расчётным сопротивлением 0,65 м2оС/Вт.
Рисунок 1.12 - Оконный блок
1.2.9 Кровля
Кровля здания совмещённая невентилируемая, малоуклонная (уклон 2%), с внутренним водоотводом. Приняты согласно заданию на проектирование, составленному заказчиком.
Кровля здания расположена на четырех отметках:
на отметке +11.100 – покрытие четырёх этажной офисной пристройки
на отметке +57,300 и +60,600 – покрытие 17-го этажа и машинного отделения лифтов соответственно.
Рисунок 1.13 - Состав покрытия
1.3 Теплотехнический расчёт покрытия
Необходимо привести сопротивление теплопередаче наружных ограждающих конструкций в соответствие с современными требованиями по теплозащите. Производится определение необходимой толщины утеплителя. Производится определение необходимой толщины утеплителя. Условие расчета выполняется по формуле (1.1).
Таблица 1.12
Теплотехнические характеристики слоёв конструкции кровли
| № п/п | Слои конструкции кровли |
|
|
| 1 | Железобетонная плита | 180 | 2,04 |
| 2 | Экструдированный пенополистирол | 150 | 0,034 |
| 3 | Цементно-песчаный раствор | 50 | 0,93 |
, мм
Вт/(моС)Нормируемое значение сопротивления теплопередаче кровельных сэндвич-панелей определяем по формуле (1.4):
(м2·°С)/Вт,
где a = 0,0005; b = 2,2 [6, табл. 3].
Подбор необходимой толщины слоя утеплителя по формуле (1.10):
,
Для конструкции покрытия
.
,
где αв = 8,7 Вт/(м2 ° С) [6, табл. 4]; αн = 23 Вт/(м2 ° С) [6, табл. 6].
м.
Плиты экструдированный пенополистирол выпускаются толщиной от 20 мм до 150 мм (20, 30, 40, 50, 60, 80, 100, 120, 150 мм). Толщина утепления назначается исходя из возможности применения выпускаемых плит, таким образом, чтобы толщина была не менее требуемой, и при этом использовалось наименьшее количество слоев. Принимаем толщину слоя утеплителя 150 мм.
Рассчитываем фактическое значение приведенного сопротивления теплопередаче кровли:
(м2·°С)/Вт
– требование удовлетворяется.
1.4 Теплотехнический расчёт покрытия над подвалом
Необходимо привести сопротивление теплопередаче наружных ограждающих конструкций в соответствие с современными требованиями по теплозащите. Производится определение необходимой толщины утеплителя. Производится определение необходимой толщины утеплителя. Условие расчета выполняется по формуле (1.1).
Теплотехнические характеристики слоев конструкции приведены в таблице 1.13.
Таблица 1.13
Теплотехнические характеристики слоёв конструкции
| № п/п | Слои конструкции кровли |
|
|
| 1 | Железобетонная плита | 180 | 2,04 |
| 2 | Экструдированный пенополистирол | 120 | 0,034 |
| 3 | Цементно-песчаный раствор | 50 | 0,93 |
Нормируемое значение сопротивления теплопередаче кровельных сэндвич-панелей определяем по формуле (1.4):
(м2·°С)/Вт,
где a = 0,00045; b = 1,9 [6, табл. 3].
Подбор необходимой толщины слоя утеплителя по формуле (1.10):
,
Для конструкции покрытия .
,
