3.1 Исходные данные

Здание «Торгового центра» запроектировано 2 – х этажное с основными размерами в осях 27,6х30 м. Несущие конструкции, принятые плиты покрытия и перекрытия приведены в 1.2.

Высота этажей: первого этажа Н=4,01 м, второго этажа Н=3,6 м.

Проект разработан для строительства в районе со следующими природно-климатическими условиями предоставленные в приложении А.

Для бетонирование ростверков и монолитных участков принят бетон класс В25, F50. Армирование монолитных участков предусмотрено из отдельных стержней; ростверков – сетками. Рабочая арматура - сталь периодического профиля класса А400, поперечное армирование – из арматуры класса A240.

3.2 Сбор нагрузок

Сбор нагрузок на несущие конструкции представлен в приложении З.

Характеристики бетона, арматуры, здания и грунта приведены в приложении И.

3.3 Расчет и конструирование свайного ростверка

Схема расположения ростверков представлена в разделе 2.3 «Технологическая карта на устройство монолитных ростверков» (рисунок 2.1) Под стены жесткости предусмотрен ленточный ростверк, под колонны – ростверки столбчатого типа.

В пределах исследуемой площадки выделено 3 инженерно-геологических элемента:

ИГЭ-1 – Суглинок тяжелый, пылеватый, тугопластичный, непросадочный

ИГЭ-2 – Глина легкая, пылеватая, твердая, непросадочная

ИГЭ-3 – Глина легкая, пылеватая, полутвердая, непросадочная

Выделение инженерно-геологических элементов произведено по результатам бурения, статического зондирования и лабораторных исследований грунтов с учетом генезиса и стратиграфического положения, номенклатурного вида и общности физико-механических свойств.

К специфическим грунтам на площадке настоящих исследований относятся насыпные грунты.

Насыпные грунты распространены на исследуемой площадке на отдельных участках до глубины 1,0 – 1,43м. Они представлены суглинком желто-бурым со строительным мусором (щебень, битый кирпич, песок) до 25%.

Слой ИГЭ-1 отличается низкими деформационными характеристиками.

При свайном варианте фундамента они будут полностью прорезаны, опорным слоем для свай могут служить твердые глины ИГЭ-2 с модулем деформации 14,3 МПа.

Рассмотрим крайний ростверк в осях «8»-«Г».

Принимаем забивные сваи с размерах поперечного сечения 0,30х0,30 м их длина составляет 8,0 м с учетом прорезки грунтов ИГЭ-1 и заделки их нижних концов в глину легкую, пылеватую, полутвердую ИГЭ-2. Расстояния между сваями в плане составляют от 0,9 м.

Сваи выполнять из бетона класса В25, марки по водонепроницаемости W6, на сульфатостойком цементе.

Рисунок 3.11 Схема к определению длины сваи.

Рисунок 3.12 Правила знаков нагрузок на фундамент

b - размер стороны сечения подколонника

h - размер стороны сечения подколонника

H - высота подколонника

bf - размер стороны сечения плитной части

hf - размер стороны сечения плитной части

Hf - высота плитной части

Расчет ростверка был произведен в программном комплексе и приведен в Приложении К.

На основании расчета были приняты следующие габариты ростверка 1,5мх0,9м и 1,5х1,5м. Армирование выполнено из стержней диметром 12мм и диаметром 16мм.

1. Расчет предварительно напряженной плиты с круглыми пустотами

   1. Исходные данные, характеристика материалов и технология изготовления плиты

Пролет плиты – 6,0 м.

Ширина плиты – 1,5 м.

Ширина балок - 0,25 м.

Класс бетона – В30.

Расчетное сопротивление бетона

R_B=17 МПа [7, таблица 6.8],

R_Bt=1,15 МПа [7, таблица 6.8].

Сопротивление бетона при расчете по 2-ой группе предельных состояний: R_B,ser=22,0 Мпа, R_{Bt, ser}=1,75 МПа. Модуль деформации бетона Е_В=32500 МПа согласно СП 52-102-2004.

Класс предварительно напрягаемой арматуры А-IV(А600).

Сопротивление напрягаемой арматуры: R_sp=520 МПа и R_sc=470 МПа, R_s,ser=600 МПа [15]. Модуль деформации E_s=200000 МПа [15]. Класс напрягаемой арматуры Вр-I. Влажность воздуха окружающей среды менее 75% - _b2=0,9. Формирование плит на металлическом поддоне с теплообработкой в тоннельных камерах. Натяжение арматуры на упорах электротермическим способом.

Нагрузка на 1 м² плиты [приложение З, таблица З.1].

1. Назначение основных размеров плиты

Расчетный пролет:

Где - пролет плиты; -ширина балки.

Высота плиты: . Принимаем h_П=220мм.

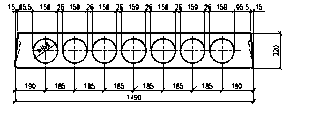

Рисунок 3.12 - Основные размеры поперечного сечения плиты

1. Расчет по 1-ой группе предельных состояний

Расчет полки плиты на изгиб

Для расчета выделяют полосу плиты шириной в один метр.

Таблица 3.6 - Загружение полки плиты

Изгибающий момент :

Полезная высота сечения при расположении арматуры в середине полки:

.

Подбор сечения арматуры:

Размеры сетки: В₁=1,46м; L₁=5,94м.

Принимаем минимальную сварную сетку по [24]

, где С1 и С2 - концевые выпуски изделия, с площадью _.

Предварительный подбор сечения продольной арматуры

Изгибающий момент в середине пролета:

кНм.

Где q=8,65кН/м²-полная нагрузка на 1м² плиты;

В=1,5 м- ширина плиты

В расчетах по предельным состояниям первой группы расчетная толщина сжатой полки приведенного таврового сечения принимается равной фактическому значению ( ). Ширина полки b_f^’, вводимой в расчет, принимается равной всей ширине верхней полки плиты, так как имеет место: Где - высота плиты; - высота полки

Ширина ребра b=2,160-10х0,16=0,56м.

Рис. 3.13 Сжатая полка сечения плиты

Предположим, что нейтральная ось проходит в пределах полки (I случай), то есть

где

, подтверждается первый случай расчета.

Для вычисления коэффициента условия работы _s6 по формуле

,

принимаем предварительно _R=0,55. Для арматуры A-IV коэффициент =1,2. Тогда

Принимаем _sb=1,2. Требуемое сечение арматуры равно:

Принимаем 610 (A_sp=4,74 см²).

Заменяем пустоты равновеликими по площади и моментам инерции прямоугольниками.

При круглых пустотах диаметрами d сторона квадратного отверстия равна: h_red=0,9d=0,916=14,4 см. Толщина полок, приведенного сечения h_f = h_f^’=(22-14,4)0,5=3,8 см.

Ширина ребра 216-1014,4=72см (рисунок 3.14).

Рисунок 3.14 Приведенное сечение плиты

Приведенная площадь сечения:

Приведенный статический момент относительно нижней грани сечения:

Положение центра тяжести приведенного сечения:

Приведенный момент инерции:

Момент сопротивления по нижней зоне

то же по верхней зоне

.

Назначение величины предварительного напряжения арматуры

Для арматуры должны выполняться условия:

где значение допустимых отклонений р принимается в зависимости от способа натяжения арматуры. При электротермическом способе

.

Тогда

Принимаем s_sp=450 МПа.

Для проволочной арматуры и при других способах натяжения применяются другие формулы.

Определение потерь предварительного напряжения

Первые потери:

1. От релаксации напряжений арматуры. При электротермическом натяжении стержневой арматуры s₁=0,03´s_sp=0,03´450=13,5 МПа.

2. От температурного перепада. . Так как форма с изделием подогревается в тоннельной камере до одинаковой температуры, то .

3. От обмятия анкеров. При электротермическом способе натяжения в расчете не учитывается .

4. От сил трения арматуры. При натяжении на упоры и отсутствии огибающих приспособлений не учитываются .

5. От деформации стальной формы. При электротермическом способе натяжения в расчете не учитываются .

6. От быстронатекающей ползучести бетона. Напряжения в бетоне на уровне центра тяжести предварительно напряженной арматуры s_bp равны

,

где

Передаточная прочность бетона R_bp для арматуры A600 назначается по [7] из условия R_bp ³ 11 МПа, R_bp ³ 0,5 B 25 =12,5 МПа.

Принимаем R_bp=12,5 МПа.

.

Так как

то

В итоге первые потери

Вторые потери:

1. От усадки бетона [7]. Для В30 < В35 и при тепловой обработке изделия при атмосферном давлении s₈=35 МПа.

1. От ползучести бетона [7].

где

Так как s_bp/R_bp=1,642/12,5=0,13 < 0,75, то

где a = 0,85 - при тепловой обработке бетона.

В итоге вторые потери s_los2 = 35 + 16,626 =51,626 МПа

Вторые потери равны s_los =s_los1+s_los2 =18,78+51,626 =70,4МПа. Принимаем s_los = 100 МПа.

Проверка прочности бетона в стадии обжатия

Напряжения в бетоне на уровне крайнего сжатого волокна после отпуска арматуры равны:
