где

Условие соблюдается, нейтральная ось проходит в полке;

Принимаем из конструктивных соображений

Тогда

3.2.2.5 Расчет наклонных сечения на поперечную силу

Поперечная сила на опоре

Поперечные стержни из арматуры класса с шагом

Расчет производится по формуле:

(3.88)

где

(3.89)

Проверяют условие:

где для тяжелого бетона.

Так как поперечная арматура требуется по расчету.

_{Проекция наклонной трещены на ось элемента:}

(3.90)

где

Шаг поперечной арматуры:

Максимально допустимый шаг поперечных стержней:

(3.91)

Так как принятый шаг поперечных стержней меньше полученных S и S_max и по конструктивным соображениям его увеличивать нельзя. Тогда в крайних четвертях пролета марша, принимаем шаг поперечных стержней , в средней части пролета

Плинту марша по конструктивным соображениям армируют сеткой –
а в верху продольных ребер – монтажные стержни ; верхняя арматура - Плита монолитно связана со ступенями. Диаметр рабочей арматуры ступеней с учетом транспортных и монтажных воздействий Хомуты выполняют из арматуры c шагом 200 мм.

3.2.2.6 Расчет зыбкости марша

Проверка зыбкости заключается в том, чтобы прогиб от непродолжительного действия груза 1000Н (добавочного к полной нормативной нагрузке) не превышал 0.7 мм.

Нормативная нагрузка на1 м длины марша:

(3.92)

Усилия от полной нормативной нагрузки:

Изгибающий момент:

Коэффициент:

Относительная высота сжатой зоны определяется по формуле:

(3.93)

где

Плечо внутренней пары сил:

Приведенная площадь сечения:

(3.94)

где A_B – площадь приведенного сечения плиты;

– площадь сечения продольной арматуры в продольным ребрах.

Приведенный статический момент относительно нижней грани сечения:

Положение центра тяжести приведенного сечения:

Приведенный момент инерции:

Момент сопротивления по нижней зоне:

(3.95)

Упругопластический момент сопротивления относительно нижней растянутой зоны равен:

где

Кривизна от дополнительного груза N=1000H, вызывающего изгибающий момент

(3.96)

Прогиб от этого груза:

(3.97)

Зыбкость марша допустима.

4.1 Составление сметы на каркас ресурсным методом

4.1 Общие данные

Локальный сметный расчет разработан на устройство кровли корпусов А и Б.

Расчет производился базисно-индексным методом с использованием программного комплекса «ГРАНД-Смета» версии 4.0 расценок за 2015 год.

Прямые затраты определялись на основании сборников ФЕР (Федеральные Единичные Расценки).

Основанием определения объемов работ служат чертежи АР, КЖ, КМ.

Номенклатура работ составлена по типовому проекту жилого дома с подобной конструктивной системой.

4.2 Определение прямых затрат

Локальные сметы относятся к первичным сметным документам и составляются на отдельные виды работ и затрат по зданиям и сооружениям или по общеплощадочным работам на основе объемов, определившихся при разработке рабочей документации (РД)

Сметная стоимость строительно-монтажных работ (С_смр) со­стоит из прямых затрат (ПЗ), накладных расходов (HP) и плановых накопле­ний (сметной прибыли) (СП):

С_смр⁼ ПЗ + HP + СП (4.1)

Прямые затраты, непосредственно связанные с производством кон­кретных видов СМР, определяются с использованием соответствующих единичных расценок.Единичная расценка - это сметный документ, в котором на основании действующих сметных норм и цен определены прямые затраты в денежном выражении на выполнение единицы измерения конструктивного элемента или вида работ.

Прямые затраты включают в свой состав:

- оплату труда рабочих;

- стоимость материалов, изделий, конструкций;

- стоимость эксплуатации строительных машин и механизмов.

ПЗ = З_с + Э_м + М (4.2)

где З_с - затраты на основную заработную плату рабочих-строителей;

Э_м - затраты на эксплуатацию строительных машин и механизмов, включая заработную плату машинистов;

М - затраты на строительные материалы, изделия и конструкции.

Сумма средств, строительных и монтажных организаций, расходуемых на создание общих условий строительного производства, его организацию, управление и обслуживание возмещается за счет позиции сметного расчета, именуемой накладными расходами.

4.3 Начисления для определения стоимости работ

Накладные расходы - в процентах от фонда оплаты труда рабочих-строителей и механизаторов по МДС 81-34.2004. (Средства на создание общих условий строительного производства).

Сметная прибыль - это сумма средств, необходимых для покрытия определенных (общих) расходов строительно-монтажных организаций на развитие производства, социальной сферы и материальное стимулирование работников.

Начисление сметной прибыли при составлении локальных сметных расчетов производится в конце сметного расчета (сметы), за итогом прямых затрат и накладных расходов.

Размер сметной прибыли в составе расчета цены на строительную продукцию определяется в процентах от фонда оплаты труда (ФОТ) рабочих на основе:

- общеотраслевых нормативов, устанавливаемых для всех исполнителей работ;

- нормативов по видам строительных и монтажных работ, применяемых при составлении локальных сметных расчетов (смет);

-индивидуальной нормы для конкретной подрядной организации (за исключением строек, финансируемых за счет средств федерального бюджета).

Порядок определения норм сметной прибыли в составе расчета цены на строительную продукцию изложен в Методических указания по определению величины сметной прибыли в строительстве: МДС 81-25.2001.

Величина на­кладных расходов определяется по формуле:

(4.4) ;

где З_р.тех, З_{тех.мех} - заработная плата рабочих - строителей и машинистов;

N_сп - норматив сметной прибыли в процентах от фонда оплаты труда рабочих.

Локальный сметный расчет на устройство кровли корпуса А представлен в таблице 4.2, корпуса Б с переходом – таблице К.1 Приложения К.

4.4 Технико-экономические показатели

Сметная стоимость на 4 квартал 2015 года:

Сметная стоимость строительных работ на устройство кровли:

S_кр = 4981092+ 3034872 = 8015964 руб.

Сметная трудоемкость:

Т_смр= 3110,16 + 1894,21 = 5004,37 чел.-ч.

Средства на оплату труда:

З_р= 925542 + 563702 = 1489244 руб.

Стоимость 1м²кровли равна:

S_кр = 8015964 / 1486 = 5394 руб.

1. Санитарно-бытовое обеспечение городка строителей

   1. Данные о подрядной организации

Расчетное количество рабочих, работающих, работников ИТР принимается по ППР и ПОС.

1. Решения по санитарно-бытовому обеспечению городка строителей

Одним из резервов повышения уровня производительности труда, улучшения качества работ и создания благоприятного морально-психологического климата в коллективах является создание хороших бытовых условий на строительных площадках, обеспечение строителей необходимыми санитарно-бытовыми помещениями и горячим питанием.В связи с этим особое внимание заслуживает решение задачи полного обеспечения санитарно-бытовым обслуживанием строителей.

Для решения этой задачи на строительной площадке предусматриваются типовые инвентарныездания различного назначения фирмы «МОДУЛЬ - плюс», которые полностью отвечают требованиям санитарных норм и приближают условия быта строителей к условиям быта самого высокого уровня. Преимуществом таких модульных зданий является скорость и простота возведения, многократное использование.

В связи с тем, что городок строителей будет максимально приближен к зеленым массивам, т.к. объект расположен на окраине города, необходимо предусмотреть мероприятия по защите окружающей среды от санитарно-бытовых и производственных отходов.

Для защиты окружающей среды, очистки вод для санитарно-бытового использования и воды используемой при производстве работ предусматриваетсяоборудование городка строителейблочными локальными очистными сооружениями «БЛОС» контейнерного типа на период возведения больницы.

1. Блочно-модульные очистные сооружения

1. Область применения

Блочные локальные очистные сооружения используются для очистки хозяйственно-бытовых сточных вод и близких к ним по составу вод городка строителей на период строительства.Установка обеспечивает очистку бытовых сточных вод до показателей, соответствующих ПДК сброса в водоёмы рыбохозяйственного назначения. Технология очистки основана на биологическом удалении из сточных вод органических соединений и биологических элементов (азота и фосфора) и включает в себя: усреднение, анаэробный и аэробный процессы, доочистку на напорном фильтре и обеззараживание ультрафиолетовым излучением. Корпус установки изготавливается из нержавеющей стали, что гарантирует срок службы установки не менее 25 лет.Установка разработана для сейсмоопасных регионов. На период строительства, до начала производства земляных работ необходимо обеспечить поставку, монтаж и подключение очистной установки.

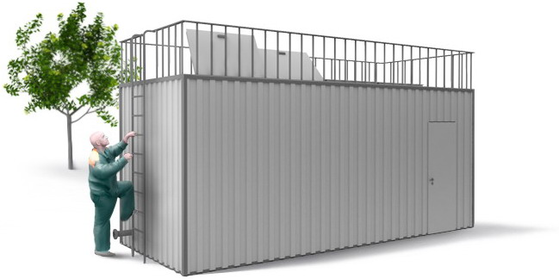

Рисунок 5.1 Блочно-модульная установка

1. Комплектность поставки

Очистные сооружения поставляются в виде готовых к сборке модулей в количестве 2-х штукв полной заводской готовности каждого блокаконтейнерного типа с теплоизолированными крышками, стенками, автоматическим электрообогревом, с монтированной запорно-регулирующей арматурой, блоком автоматики, расходомерами, компрессорами, датчиками протока, УФ установкой обеззараживания воды, установкой обезвоживания осадка.Основные модули предназначены для очистки сточных вод, во вспомогательном модуле размещена компрессорная, система обеззараживания и пульты управления, контролирующие работу технологического процесса. Блочно-модульный комплекс очистки сточных вод монтируется на подготовленное бетонное основание и состыковывается по желанию заказчика, при этом занимает небольшую площадь.
