По требованию заказчика очистные сооружения комплектуются дополнительным оборудованием, что позволяет контролировать работу очистных сооружений, не выходя из диспетчерского пункта, отображая все действия и неисправности на экране персонального компьютера.

1. Характеристики, условия эксплуатации и монтажа станции «БЛОС»

Отличительные способности станций очистки «БЛОС»:

гарантированная степень очистки (95%);

минимальные затраты на строительство;

компактность, универсальность;

низкое энергопотребление;

высокая надёжность и малые эксплуатационные расходы;

полная автоматизация техпроцесса;

удобство транспортировки и монтажа;

быстрый ввод в эксплуатацию;

экологическая безопасность.

В таблице 5.1 приведены показатели эффективности очистки.

Таблица 5.1 - Эффективность очистки станции "БЛОС"

Таблица 5.2 – Таблица моделей и характеристик

Условия эксплуатации станций "БЛОС":

с расчетной температурой наружного воздуха от -60°С до +50°С,

скоростным напором ветра до 100 кгс/м2;

сейсмичностью не более 9 баллов.

Монтаж и размещение оборудования:

очистные сооружения необходимо поставить на строго горизонтальное бетонное основание (фундамент) уклон которого не должен превышать 0,002.

монтаж кабелей в соответствий с электрической схемой оборудования.

монтаж трубопроводов в соответствии с монтажными чертежами.
Для расчета оптимальной схемы очистки хоз-бытовых сточных вод требуется заполнить опросный лист. Это позволит более точно подобрать оптимальную схему очистки под необходимые характеристики, а вследствие этого поможет избежать неправильной работы очистных сооружений.

При непосредственноммонтаже станции необходимо дополнительно решить следующие вопросы:

механической очистки;

подачи стока на установку;

первичного отстаивания;

фундамента под установку;

выпуска очищенного стока.

Кроме того, необходимо максимально точно рассчитать количество потребляемой воды городка строителей (производительность системы), а также правильно подобрать оборудование, которое войдёт в состав станции биологической очистки.

1. Технология биологической очистки сточных вод станции «БЛОС»

Технология биологической очистки сточных вод

Технология очистки сточных вод основана на использовании пластиковых насадок, которые постоянно находятся в условиях интенсивной турбулентности в течение всего процесса очистки в аэротенке. Микроорганизмы, обитающие на пластиковых насадках, в ходе процесса организованной биологической системы самостоятельно поддерживают баланс в соответствии с меняющимися параметрами стока. Таким образом, процесс очистки обладает высокой устойчивостью, благодаря саморегуляции. Используемая технология невероятно компактна по сравнению с подобными биологическими процессами, требует невысоких затрат и очень практична в эксплуатации.

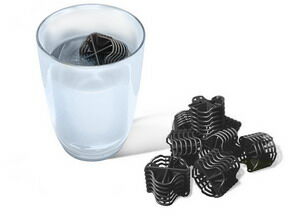

Рисунок 5.2. Пластиковые бионосители

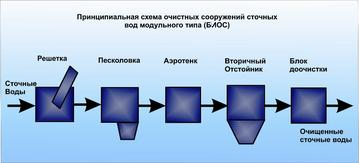

Рисунок 5.3 Принципиальная схема очистки

Технология механической очистки

Они основаны на процедурах процеживания, фильтрования, отстаивания, инерционного разделения. Позволяют отделить нерастворимые примеси. По стоимости механические методы очистки относятся к одним из самых дешёвых методов.В данной станции в качестве механической очистки используются ряд решеток с размерами ячеек по паспорту к модульному очистному блоку, а так же пескоуловитель.

Технология химической очистки.

Применяются для выделения из сточных вод растворимых неорганических примесей. При обработке сточных вод реагентами происходит их нейтрализация, обесцвечивание и обеззараживание. В процессе химической очистки может накапливаться достаточно большое количество осадка. В данной станции предусмотрен вторичный отстойник и блок доочистки.

1. Подбор очистных сооружений

Исходные данные:

R_max =85*1,05=90чел. - максимальная численность рабочих на строительной площадке.

1,05 – коэффициент учитывающий увеличение числа рабочих за счет практикантов, учеников.

N_итр =90*0,08=7чел. - количество ИТР на стройплощадке. Принимается 8% от максимального количества рабочих.

N_служ=90*0,05=5чел. – количество служащих (нормировщик, табельщик, учетчик). Принимается 5 % от максимального количества рабочих.

N_моп =90*0,02 =2чел.- малый обслуживающий персонал. Принимается 2 % от максимального количества рабочих.

N_ж=90*0,3*0,7=19чел. - количество женщин.Принимается30% от числа работающих в наиболее загруженную смену.

N_м=90-19=71чел. - количество мужчин.

Расход воды на хозяйственные нужды Q_хозопределяется по формуле:

, (5.1)

где – число работающих, занятых на стройплощадке в наиболее загруженную смену;

N₂=52 – число работающих пользующихся душем;

K₂=3 – коэффициент часовой неравномерности потребления воды;

t₁=8ч. – кол-во работы в смену;

t₂=45мин.– продолжительность использования душевой установки;

q₂=15л/с – норма расхода воды для приготовления пищи;

q₃=35л/с – норма расхода воды для приема душа;

По формуле (5.1) определяем расход воды:

Фактическая производительность очистной установки:

Следовательно, очистная установка «БЛОС - 70» подходит для обслуживания городка строителей.

1. Санитарно-бытовые помещения

1. Требования к санитарно-бытовым помещениям городка строителей

1. Устройство и оборудование санитарно-бытовых зданий и помещений, предусмотренных в проектах организации строительства и производства работ вновь строящихся и реконструируемых объектов, должно быть завершено до начала строительных работ.

2. В состав санитарно-бытовых помещений входят гардеробные, душевые, умывальни, санузлы, курительные, места для размещения полудушей, устройств питьевого водоснабжения, помещения для обогрева или охлаждения, обработки, хранения и выдачи спецодежды. В соответствии с ведомственными нормативными документами допускается предусматривать в дополнение к указанным и другие санитарно-бытовые помещения и оборудование.

3. Расположение, устройство и оборудование санитарно-бытовых помещений должно соответствовать числу работающих на стройплощадке, отдаленности их от рабочих мест, числу смен, времени перерывов как обеденных, так и между сменами, а также условиями пользования отдельными видами санитарно-бытовых устройств. Санитарно-бытовые помещения следует удалять от разгрузочных устройств, бункеров, бетонно-растворных узлов, сортировочных устройств и других объектов, выделяющих пыль, вредные пары и газы, на расстояние не менее 50 метров, при этом бытовые помещения целесообразно размещать с наветренной стороны по отношению к последним.

4. Площадку для размещения санитарно-бытовых помещений следует располагать на незатопляемом участке и оборудовать ее водоотводящими стоками и переходными мостиками при наличии траншей, канав.

5. Проходы к санитарно-бытовым помещениям не должны пересекать опасные зоны.

6. На свободной территории вблизи санитарно-бытовых помещений рекомендуется предусматривать места для отдыха рабочих.

7. В умывальных, санузлах, прачечных, кухнях, душевых кабинах и кабинах для личной гигиены женщин полы устраиваются влагостойкими, с уклонами к трапам. Стены, перегородки и инвентарь следует облицовывать влагостойкими материалами, допускающими легкую их очистку и влажную дезинфекцию.

8. Гардеробные для хранения домашней и рабочей одежды, санузлы, душевые, умывальные оборудуются отдельно для мужчин и женщин.

9. Санитарно-бытовые помещения оборудуются внутренним водопроводом, канализацией и отоплением.

10. Питьевое водоснабжение:

- Все строительные рабочие обеспечиваются доброкачественной питьевой водой, отвечающей требованиям действующих санитарных правил и нормативов.

- Питьевые установки (сатураторные установки, фонтанчики и другие) располагаются не далее 75 метров от рабочих мест. Необходимо иметь питьевые установки в гардеробных, помещениях для личной гигиены женщин, пунктах питания, здравпунктах, в местах отдыха работников и укрытиях от солнечной радиации и атмосферных осадков.

12. Стирка спецодежды, а в случае временного проживания строительных рабочих вне пределов постоянного места жительства нательного и постельного белья, обеспечивается прачечными как стационарного, так и передвижного типа с центральной доставкой грязной и чистой одежды, независимо от числа работающих.

13. Пункты питания располагают отдельно от бытовых помещений, вблизи строительного участка на расстоянии не менее 25 м от санузлов, выгребных ям, мусоросборников.

14. Здравпункты для обслуживания строительных рабочих располагают либо в отдельном помещении сборно-разборного или передвижного типа, либо в составе бытовых помещений с отдельным входом и удобным подъездом санитарных машин.

1. Характеристики с анитарно-бытовых помещений

Вахтовое здание «40» - двухэтажное здание коридорного типа для временного проживания 40 человек. Жилые помещения на 4-е человека. Санузлы и душевые общего пользования. Площадь 244.2 м², размеры 14.448 х 7.240 х 7.590 м. Высота помещений 2.400 м. Степень огнестойкости III. Здание имеет 2 выхода на одном из торцов. Доступ на 2-ой этаж осуществляется по внешней лестнице с перилами и козырьком. Поставляются в разобранном виде. Могут монтироваться без применения строительной техники.

Площадь вахтового здания: 244.2 м² - 14.448 х 7.240 x 7.590 м, высота помещений 2.400 м.

Степень огнестойкости: III.

Каркас - легкие металлические конструкции из стальных прокатных профилей, на болтовых соединениях.

Стены - стеновые сэндвич-панели 50 мм с утеплителем, снаружи - цвет серый, внутри - цвет белый.

Кровля - двухскатная, уклонная, стальной оцинкованный профилированный лист, окрашенный, цвет серый металлик.

Потолки - потолочные сэндвич-панели 100 мм.
