Перегородки - сэндвич-панели 50 мм, цвет белый.
Полы - половые сэндвич-панели 100 мм.
Окна - ПВХ фрамужное 880 x 1280 мм, стеклопакет однокамерный, стекло прозрачное простое.
Двери - ПВХ, 980 x 2100 мм, замок, зашивка утепленная, ручка, доводчик; деревянные филенчатые, 800 x 2080 и 680 x 2080 мм, замок, ручка, комплект ключей.
Лестница наружная - стальной прокатный профиль, рифленый лист по ступеням, по площадкам - лист просечной, цвет темно-серый.
Лестничная площадка - конструкция из стальных прокатных профилей, состоит из отдельных элементов, на сварке, устанавливаемых на болтовых соединениях на объекте.
Перила - окрашены, цвет темно - серый.
Козырек над входом - металлокаркас, профлист.
Комплектация Вахтового здания 40
Электрика - светильники, розетки, вентиляторы, выключатели, радиаторы, электрощиты, счетчик трехфазный, стойка ввода электричества, разводка электросети в коробах, трубы ПВХ.
Сантехника - раковины, унитазы, душевые кабинки.
Рисунок 5.4 Вахтовое здание «40»
Вахтовое здание 44 - одноэтажное здание коридорного типа. Предназначенно для временного проживания 44 человек. Жилые помещения на 5 человек. Два блока санузлов и душевых общего пользования. Зона приема пищи. Площадь 331.5 м2. Размеры в осях 22.944 х 14.448 х 5.35 м. Высота помещений 2.715 м. Здание имеет один основной вход и два эвакуационных выхода с тамбуром и лестницами. Поставляются в разобранном виде. Возможен монтаж без применения строительной техники.
Площадь вахтового здания: 331.5 м2 - 22.944 х 14.448 м, высота не менее 5.35 м.
Степень огнестойкости: IV.
Каркас - легкие металлические конструкции из стальных прокатных профилей, собираемых на болтовых соединениях, окрашенных в заводских условиях в белый цвет.
Стены - стеновые сэндвич-панели 100 мм с утеплением, снаружи - цвет серый металлик, внутри - цвет желтый.
Кровля - двухскатная уклонная (~29 %) по стальным фермам; металлочерепица; фронтоны - профлист в цвет стен.
Пол - половые сэндвич-панели 163 мм, цвет белый, линолеум.
Потолок - потолочные сэндвич-панели 150 мм по фермам усиления из стального прокатного профиля, цвет белый.
Окна - ПВХ, фрамужное 500 x 516 мм, однокамерный стеклопакет, стекло прозрачное простое; ПВХ, фрамужное 880 x 1200 и 880 x 1200 мм, однокамерный стеклопакет, стекло прозрачное простое.
Перегородки - сэндвич-панели 50 мм.
Двери - деревянные 880 x 2080 и 680 x 2080 мм, замок, ручка; ПВХ, глухие, 980 x 2100 мм, замок, ручка.
Козырьки над входами - металлокаркас, профлист.
Крыльцо - стальной прокатный профиль, рифленый лист.
Витражная группа - ПВХ 2416 х 2715 мм, однокамерный стеклопакет, стекло прозрачное простое, зашивка утепленная.
Комплектация Вахтового здания 44
Электрика - светильники, выключатели, электрощит, счетчик, вентиляторы настенные, розетки, стойка ввода электричества, разводка электросети в коробах ПВХ.
Сантехника - раковины, мойки, унитазы, писсуары.

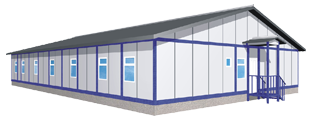

Рисунок 5.5 Вахтовое здание «44»
Заключение
В дипломном проекте разработан проект на реконструкцию ГКУ «Социально-реабилитационного центра для несовершеннолетних «Маячок» в восточной части г. Южно-Сахалинска.
Первый раздел «Архитектурно-строительный» состоит из подраздела эскизного проектирования, которое основывается на ряде требований по проектированию здания. Так же раздел описывает объемно-планировочное решение, требования пожарной безопасности и долговечности здания, санитарно-гигиенические требования и климатические особенности района строительства. В архитектурно-строительном разделе – разработаны: генеральный план комплекса объекта, производился теплотехнический расчет кровли.
Во втором «Организационно-технологическом» разделе разработаны: календарный план производства работ, строительный генеральный план, технологические карты на устройство фундамента в зимнее время, устройство кровли.
В третьем «Расчетно-конструктивном» разделе произведен расчет плиты перекрытия лестничной клетки.
В четвертом «Экономика строительства» разделе посчитана стоимость устройства рулонной кровли.
В пятом разделе «Охрана окружающей среды и техника безопасности» рассмотрены решения по санитарно-бытовому обеспечению городка строителей.
