I – потенциальная кривая; II – кривая, характеризующая изменение
напряжения прикосновения U_np при изменении расстояния от заземлителя х.

Согласно ПТЭЭП 2.7.13. одним из определений технического состояния заземляющего устройства в соответствии с нормами испытаний оборудования должно производиться:
-измерение напряжения прикосновения (в электроустановках, заземляющее устройство которых выполнено по нормам на напряжение прикосновения);

-проверка наличия цепи между заземляющим устройством и заземляемыми элементами, а также соединений естественных заземлителей с заземляющим устройством;

Определим расчётное значение напряжения прикосновения, В:

, (8.1)

где - ток однофазного короткого замыкания в РУ питающего напряжения, кА; - коэффициент прикосновения.

Коэффициент прикосновения определяется по формуле:

, (8.2)

где М=0,72 из [10]. - коэффициент, характеризующий условия контакта человека с землей; - расстояние между вертикальными электродами, м;

- длина вертикального электрода, м; - длина горизонтальных электродов, м;

м².

, (8.3)

где - сопротивление человека, Ом; Ом·м. - сопротивление растекания тока со ступней человека;

.

м.

м.

Найдем :

Тогда напряжение прикосновение будет равно:

U_пр= 9400∙0,39∙0,33 = 121 В.

Согласно ГОСТ 12.1.038-82 [10] при продолжительности воздействия 0,5 секунд при аварийном режиме производственных электроустановок с частотой тока 50 Гц, напряжением выше 1000 В, с глухим заземлением нейтрали величина напряжения прикосновения не должна превышать 200 В.

Проверим условие:

(8.4)

.

Условие выполняется.

ЗАКЛЮЧЕНИЕ

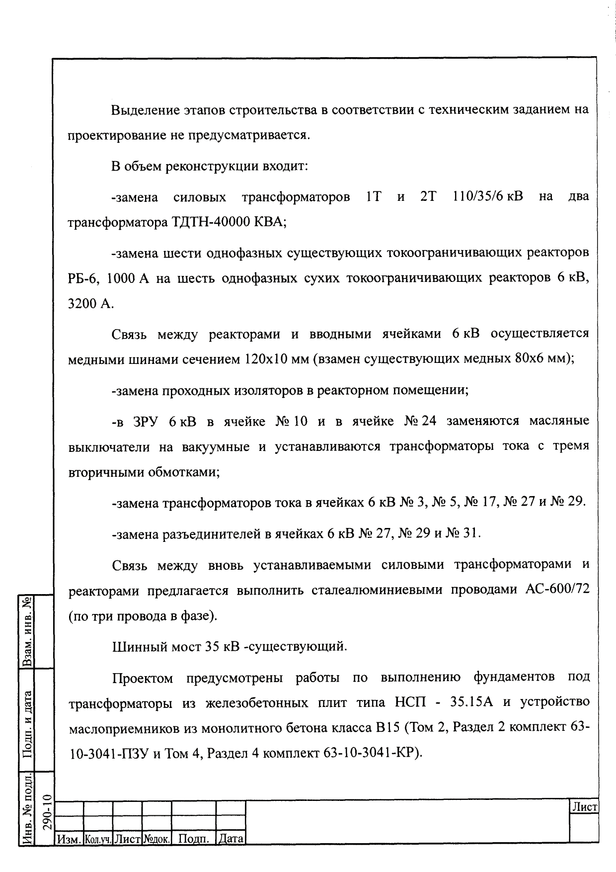

Целью выпускной квалификационной работы была реконструкция подстанции 110/35/6 кВ «ЗАПАДНАЯ», с заменой силовых трансформаторов на большую мощность и заменой необходимого оборудования согласно задания на проектирование

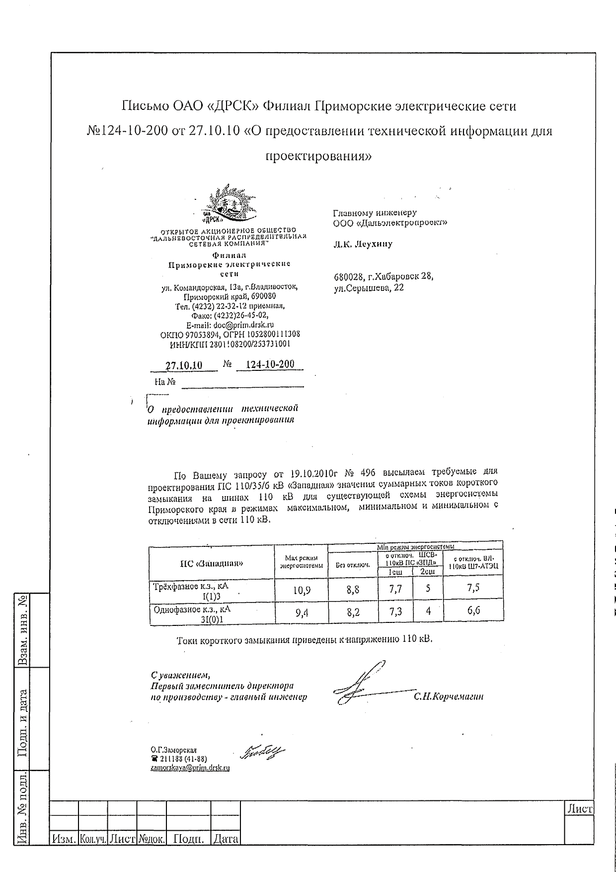

В качестве исходных данных были использованы расчёты нормальных и аварийных режимов сделанных в программе РАСТР, сведения об установленном оборудовании и сроки введения его в эксплуатацию, схема включения подстанции в сеть 110 кВ, значение тока однофазного короткого замыкания на стороне 110 кВ и 6 кВ, предоставленные ОАО «ДРСК»

По результатам анализа присоединенной мощности, с учетом увеличения нагрузки, было решено установить трехфазный трехобмоточный трансформатор ТДТН с номинальной мощностью 40 000 кВА и максимально возможным диапазоном РПН. кА.

Так как мощность подстанции возросла были посчитаны максимальные рабочие токи основных присоединений и на основании этих токов и токов короткого замыкания было выбрано и проверено основное оборудование.

На основе предоставленных данных по величине тока однофазных коротких замыканий на стороне 6 кВ была произведена замена токоограничивающих реакторов.

Выбор проводов и шинных мостов производился по максимальному току, и по номинальному напряжению для кабеля. Кабели применены не распространяющие горение с индексом нг–LS. Ошиновка ОРУ 6 кВ в соответствии с проектом выполнена проводом АС–600/72.

При проведении оценки состояния существующего заземляющего устройства выявилась необходимость в ходе реконструкции обновить заземление нейтралей и корпусов силовых трансформаторов.

После проверки ЗУ было посчитано напряжение прикосновения которое не превышает допустимого значения.

СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ

1. РД 153–34.0–20.527–98. Руководящие указания по расчету токов короткого замыкания и выбору электрооборудования / Под ред. Б. Н. Неклепаева. [Текст]– М.: Изд-во НЦ ЭНАС, 2002. – 152 с.

2. ГОСТ 721–77. Системы электроснабжения, сети, источники, преобразователи и приемники электрической энергии. Номинальные напряжения свыше 1000 В [Текст]. – М.: Изд-во стандартов, 1977. – 5 с.

3. Неклепаев, Б. Н. Электрическая часть электростанций и подстанций: справочные материалы для курсового и дипломного проектирования: учеб пособие/ Б. Н. Неклепаев, И. П. Крючков. – 5–е изд., стер. – СПб: БХВ–Петербург, 2013. – 608 с.

4. СО 153–34.20.122–2006 Стандарт организации ОАО «ФСК ЕЭС». Нормы технологического проектирования подстанций переменного тока с высшим напряжением 35-750 кВ [Текст]. – Введ. 16-06-06. – «Энергосетьпроект», 2006.

5. ГОСТ 7746–2001. Трансформаторы тока. Общие технические условия [Текст]. – Минск: Изд-во стандартов, 2001. – 29 с.

6. ГОСТ 22483–77. Жилы токопроводящие медные и алюминиевые для кабелей, проводов и шнуров. Основные параметры. Технические требования [Текст]. – М.: Изд-во стандартов, 1980. – 24 с.

7. РАО «ЕЭС России». Методические указания по применению ограничителей в электрических сетях 110–750 кВ [Текст]. – Введ. 30-09-1999. – М.: Изд-во Эл-Проект, 2000. – 71 с.

8. ГОСТ 9920-89. Электроустановки переменного тока на напряжение от 3 до 750 кВ. Длина пути утечки внешней изоляции [Текст]. – Введ. 30-06-1990. – М.: Изд-во стандартинформ, 2008. – 6 с.

9. Правила устройства электроустановок [Текст]. – 7 –е тзд. – М.: НЦ ЭНАС, 2006. – 552 с.

10. ГОСТ 12.1.038–82 Электробезопасность. Предельно допустимые значения напряжений прикосновения и токов [Текст]. – Введ. 01-07-1983. – М.: Изд-во стандартов, 2001.- 4 с.

11. Правила эксплуатации электроустановок потребителей [Текст]. – Введ. 31-03-1992. – М.: Главэнергонадзор, 1997.

12. ГОСТ 14209-85. Трансформаторы силовые масляные общего назначения. Допустимые нагрузки (с Изменением N 1) [Текст]. – Дата введения 1985-07-01

13. ГОСТ 52735-2007 Короткие замыкания в электроустановках переменного тока свыше 1 кВ [Текст]. – Дата введения 2008-07-01

14. СТО 56947007-29.180.04.165-2014 Стандарт организации ОАО «ФСК ЕЭС».

15. ГОСТ 14794-79 Реакторы токоограничивающие бетонные. Технические условия (с Изменениями N 1, 2, 3) [Текст]. – Дата введения 1981-01-01

16. "Правила устройства электроустановок (ПУЭ). Шестое издание" (утв. Главтехуправлением, Госэнергонадзором Минэнерго СССР 05.10.1979) (ред. от 13.07.1998)

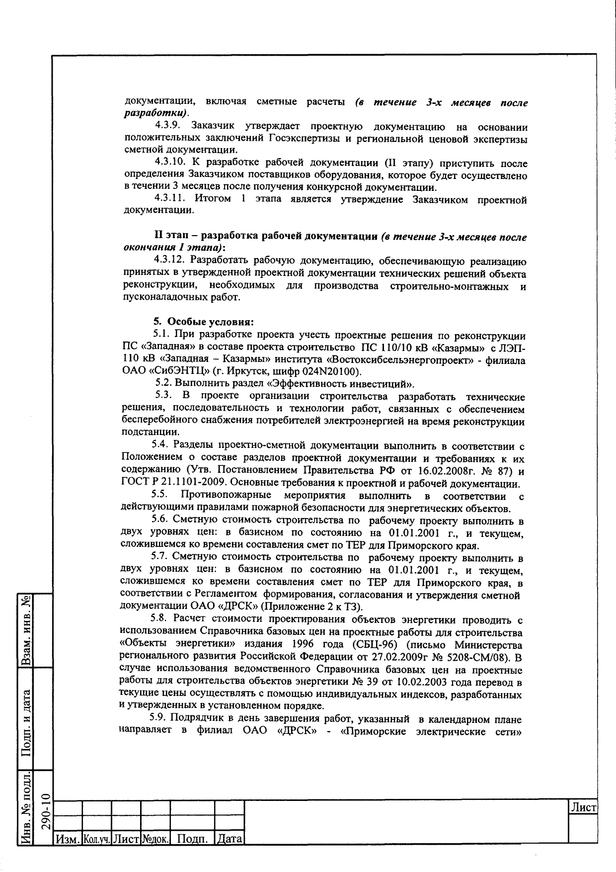

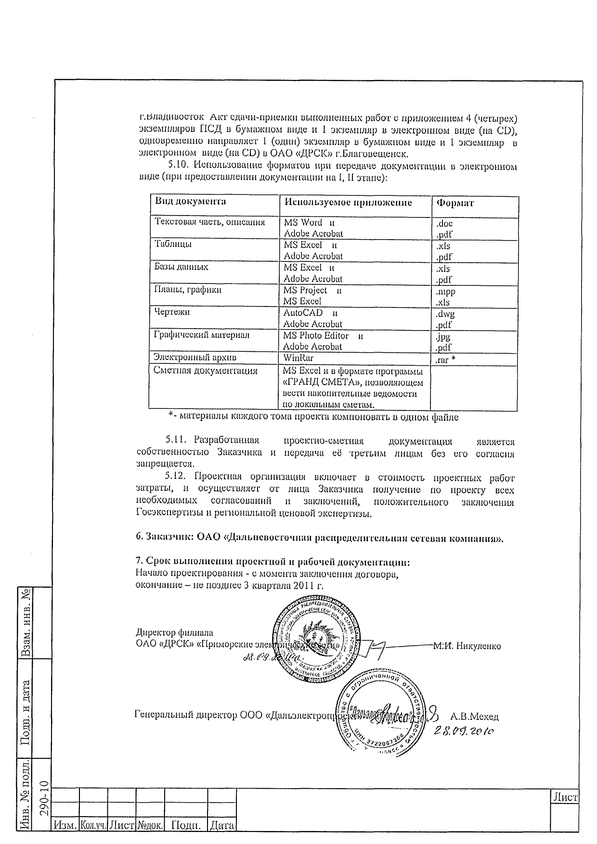

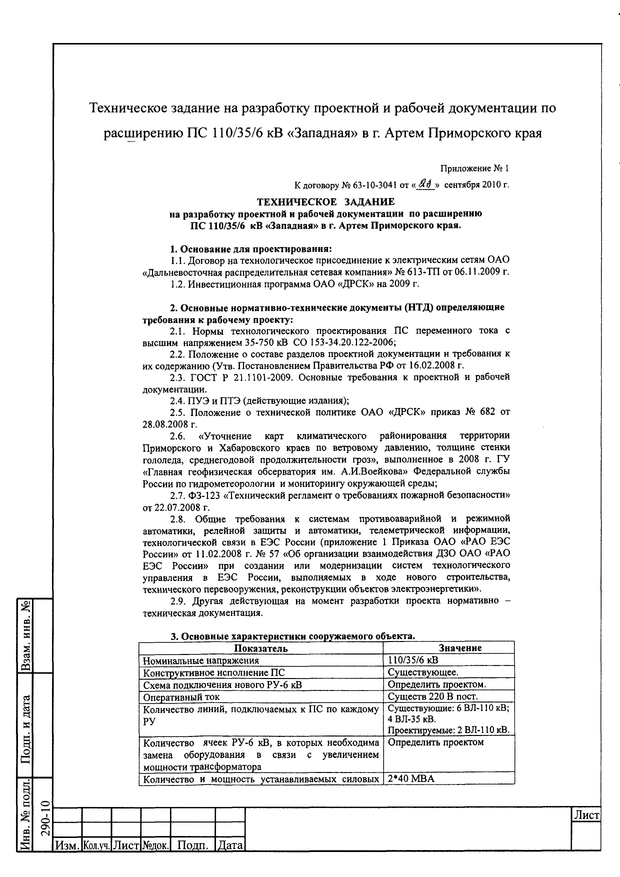

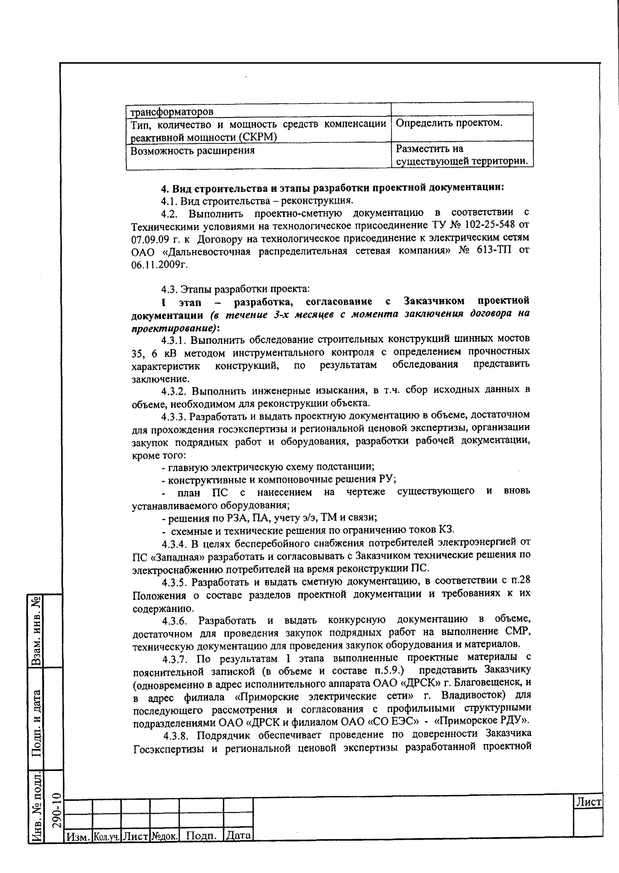

П РИЛОЖЕНИЕ А

П РОДОЛЖЕНИЕ ПРИЛОЖЕНИЯ А

ПРОДОЛЖЕНИЕ ПРИЛОЖЕНИЯ А

П РОДОЛЖЕНИЕ ПРИЛОЖЕНИЯ А

О КОНЧАНИЕ ПРИЛОЖЕНИЯ А

П РИЛОЖЕНИЕ В
