ПРИЛОЖЕНИЕ Е
(справочное)
НОРМЫ ПОКАЗАТЕЛЕЙ КАЧЕСТВА ЭЛЕКТРОЭНЕРГИИ, ОПРЕДЕЛЯЮЩИЕ СТЕПЕНЬ ОТКЛОНЕНИЯОТ СИНУСОИДЫ ФОРМЫНАПРЯЖЕНИЯ В ТЯГОВОЙ СЕТИ
Таблица Е.1 – Нормативные значения коэффициентов нечетных гармоническихсоставляющих напряжения КU(n)
Порядок гармонической составляющей n | Значения коэффициентов гармонических составляющих напряжения КU(n), % | |||
Напряжение электрической сети, кВ | ||||
0,38 | 6 - 25 | 35 | 110 - 220 | |
3 | 5 | 3 | 3 | 1,5 |
5 | 6 | 4 | 3 | 1,5 |
7 | 5 | 3 | 2,5 | 1 |
9 | 1,5 | 1 | 1 | 0,4 |
Таблица Е.2 – Нормативные значения суммарных коэффициентов гармонических составляющих напряжения КUдля сетейразличного класса напряжения
Значения суммарных коэффициентов гармонических составляющих напряжения КU, % | |||
Напряжение электрической сети, кВ | |||
0,38 | 0,38 | 0,38 | 0,38 |
8,0 | 8,0 | 8,0 | 8,0 |
Таблица Е.3 – Нормативные значения суммарных коэффициентов гармонических составляющих напряжения КUдля сетейразличного класса напряжения
Значения суммарных коэффициентов гармонических составляющих напряжения КU, % | |||
Напряжение электрической сети, кВ | |||
0,38 | 6 – 25 | 35 | 110 - 220 |
12,0 | 8,0 | 6,0 | 3,0 |
ПРИЛОЖЕНИЕ Ж
(справочное)
ПРОЦЕНТНОЕ СОДЕРЖАНИЕ ГАРМОНИЧЕСКИХ СОСТАВЛЯЮЩИХ ТОКА НА ТОКОПРИЁНИКЕ ЭЛЕКТРОВОЗА
В РЕЖИМЕ РЕКУПЕРАЦИИ

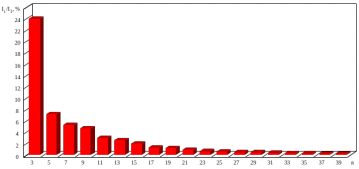

Рисунок Ж.1 – Процентное содержание гармонических составляющих тока на токоприемнике электровоза в режиме рекуперации
для двухпутного участка
ПРИЛОЖЕНИЕ И
(обязательное)
ТИПОВЫЕ СХЕМЫ СОЕДИНЕНИЯ
УСТАНОВОК ПОПЕРЧНОЙ И ПРОДОЛЬНОЙ КОМПЕНСАЦИИ
1 – конденсаторы, размещенные в кассетах; 2 –реактор; 3 –трансформатор тока; 4 –токоограничивающий резистор; 5 –разрядник; 6 –трансформатор напряжения; 7 –заземляющий разъединитель; 8 –резистор; 9 –выключатель; 10 –разъединитель с заземляющим ножом

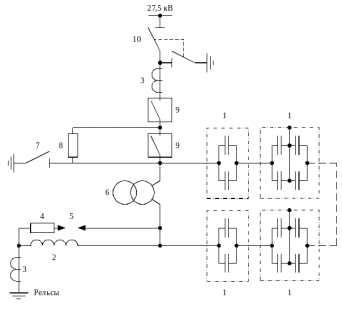

Рисунок И.1 – Схема соединения установки поперечной компенсации
1 – секция конденсаторов; 2 –катушка индуктивности; 3 –трансформатор тока; 4 –разъединитель; 5 –разрядник; 6 –трансформатор напряжения;
7 –разъединитель; 8 –выключатель
Рисунок И.2 – Схема соединения установки продольной компенсации
ПРИЛОЖЕНИЕ К
(обязательное)
ОРГАНИЗАЦИОННЫЕ И ТЕХНИЧЕСКИЕ МЕРОПРИЯТИЯ ПО ОБЕСПЕЧЕНИЮ БЕЗОПАСНОСТИ ОБСЛУЖИВАЮЩЕГО ПЕРСОНАЛА НА КОНТАКТНОЙ СЕТИ
Организационными мероприятиями по обеспечению безопасности работающих являются[36, 37]:
-
выдача наряда или распоряжения; инструктаж выдающим наряд производителя работ; выдача ЭЧЦ разрешения (приказа, согласования ЭЧЦ) на подготовку места работы;
-
инструктаж производителем работ бригады и допуск к работе; надзор во время работы;
-
оформление перерывов в работе, переходов на другое рабочее место, окончание работы.
Все работы на контактной сети по нарядам и распоряжениям. Приступать к подготовке места работы по наряду или распоряжению допускается лишь после получения приказа или согласования от ЭЧЦ[36, 37].
Перед допуском к работе по наряду или распоряжению непосредственно на месте работ электромонтер обязан получить инструктаж, в котором производитель работ должен указать:
-
содержание предстоящей работы;
-
места, на которых запрещается работа, а также опасные места;
-
места установки заземляющих штанг с выделением специальных лиц для их установки;
-
особенности в ограждении места работы; порядок перемещения в зоне работы;
-
порядок применения дрезины или автомотрисы, изолирующей съемной вышки, механизмов;
-
условия производства работы (ее категорию, технологию); распределение обязанностей между членами бригады; точные границы зоны и места работы каждого члена бригады; расположение поблизости нейтральных частей и токоведущих частей, оставшихся под рабочим или наведенным напряжением.
После инструктажа все члены бригады должны расписаться в специальной графе наряда. Оформления инструктажа при работах по распоряжению не требуется[36, 37].
При работе со снятием напряжения и заземлением инструктаж проводится до установки первой заземляющей штанги, а расписываться за него в наряде следует после того, как производитель работ проверит правильность установки заземляющих штанг и осуществит допуск к работе[36, 37].
Допуск к работе осуществляет производитель работ после того, как выполнены все необходимые мероприятия по обеспечению безопасности работающих непосредственно на месте (в зоне) работы[36, 37].
Надзор за работающими должен осуществлять производитель работ. Если работа выполняется по одному наряду двумя или более группами работников, в каждой группе назначается при выписке наряда отдельный наблюдающий. Производитель работ в этом случае осуществляет общее руководство работами и контролирует выполнение требований безопасности во всех группах[36, 37].
Наблюдающему запрещено: совмещать надзор с какой-либо работой; отвлекаться от надзора за работающими; передавать свои обязанности другому работнику; отлучаться с места работы[36, 37].
При выявлении нарушений требований безопасности при выполнении работы наблюдающий имеет право приостановить дальнейшее выполнение работы и поставить об этом в известность производителя работ, отстраненные наблюдающим от работы, могут продолжить работу по данному наряду только после проведения повторного инструктажа, допуска производителем работ с подписью в наряде[36, 37].
Указания наблюдающего в части соблюдения требований инструкций и инструктажа являются обязательными для работающих[36, 37].
После перерыва или после перехода на новое место можно приступить к работе только после инструктажа бригады, произведенного производителем работ, и подписи производителя работ и всех членов бригады в таблице наряда «Рабочее место подготовлено»[36, 37].
О начале и окончании всех работ на участке железной дороги должен быть уведомлен ЭЧЦ[36, 37].
Техническими мероприятиями по обеспечению безопасности работающих являются[36, 37]:
-
закрытие путей перегонов и станций для движения поездов, выдача предупреждений на поезда и ограждение места работ;
-
снятие рабочего напряжения и принятие мер против ошибочной подачи его на место работы;
-
проверка отсутствия напряжения;
-
наложение заземлений, шунтирующих штанг или перемычек, включение разъединителей;
-
освещение места работы в темное время суток.
Повышенная опасность выполнения работ обязывает всех работников бригады строжайше соблюдать меры безопасности. Выполнение разработанных мероприятий обеспечивает сохранение безопасности жизнедеятельности при работе на контактной сети.
