Министерство транспорта Российской Федерации
Федеральное агентство железнодорожного транспорта
ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ ВЫСШЕГО ОБРАЗОВАНИЯ
«ДАЛЬНЕВОСТОЧНЫЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ
ПУТЕЙ СООБЩЕНИЯ»
Кафедра «Системы электроснабжения»
К ЗАЩИТЕ ДОПУСТИТЬ
Заведующий кафедрой
_______________ И.В. Игнатенко
"____"___________2016 г.
ПС 220 кВ ЭЛЬГАУГОЛЬ С РАЗРАБОТКОЙ РЗА ВЛ 220 кВ ЭЛЬГАУГОЛЬ – ПС А И АТ – 1 НА ПС ЭЛЬГАУГОЛЬ
Пояснительная записка к выпускной квалификационной работе
БР 13.03.02 ПЗ
Студент В.В. Кругликов
Руководитель В.Ю. Логинов
Нормоконтроль С.А. Власенко
Хабаровск – 2016
Министерство транспорта Российской Федерации
Федеральное агентство железнодорожного транспорта
федеральное государственное бюджетное образовательное
учреждение высшего образования
«Дальневосточный государственный университет путей сообщения»
(ДВГУПС)
Электроэнергетический институт Кафедра Системы электроснабжения
(наименование УСП) (наименование кафедры)
Направление (специальность) 13.03.02 Электроэнергетика и электротехника______
(код, наименование направления или специальности)
УТВЕРЖДАЮ:
Зав. кафедрой_______________ И.В. Игнатенко
«_____» ______________2016 г.
ЗАДАНИЕ
на выпускную квалификационную работу студента
Кругликова Вадима Витальевича
(фамилия, имя, отчество)
1.Тема ВКР: «ПС 220 кВ Эльгауголь с разработкой РЗА ВЛ 220 кВ Эльгауголь – ПС А и АТ – 1 на ПС Эльгауголь »
утверждена приказом по университету от «__» ______2016 г. № __
2. Срок сдачи студентом законченной ВКР «__ » _____ 2016 г.
3. Исходные данные к ВКР проектная и рабочая документация по объекту ПС 220 кВ Эльгауголь.
4. Содержание расчетно-пояснительной записки (перечень подлежащих разработке вопросов)
1) Расчет токов короткого замыкания.
2) Построение схем РЗА.
3) Расчет защит автотрансформатора.
4) Расчет защит воздушной линии.
5) Расчет параметров автоматического повторного включения.
6) Основные средства защит и их испытания.
7) Централизованные комплексы РЗА.
5. Перечень графического материала (с точным указанием обязательных чертежей)
1) Схема сети.
2) Схема главных электрических соединений ПС 220 кВ Эльгауголь.
3) Принципиальная схема основной защиты авторансформатора.
4) Принципиальная схемы основной защиты линии.
5) Принципиальная схемы резервной защиты линии.
6) Схема распределения устройств ИТС по трансформаторам тока и напржения
6. Консультанты по ВКР
| Наименование раздела | Консультант | Подпись, дата | |
| Задание выдал | Задание принял | ||
7. Дата выдачи задания _________________
Календарный план
выполнения выпускной квалификационной работы
|
№ п/п | Наименование этапов выполнения выпускной квалификационной работы | Срок выполнения этапов ВКР | Примечание |
| 1 | Сбор исходных данных | май 2016 | |
| 2 | Расчет токов КЗ | май 2016 | |
| 3 | Расчет защит АТ | май 2016 | |
| 4 | Расчет защит ВЛ | май 2016 | |
| 5 | Сбор информации по спецвопросу | июнь 2016 | |
| 6 | Оформление чертежей | июнь 2016 | |
| 7 | Оформление пояснительной записки ВКР | июнь 2016 |
Студент _____________________________________________
Руководитель ВКР ____________________________________
ABSTRACT
The object of this study is 220 kV Elgaugol, which was to become the "intellectual area" Russian Energy.
Objective - Calculation of relay protection and automation at 220 kV "Elgaugol – Substation A" and AT – 1 Substation Elgaugol. Also, consider the use of centralized RPA complexes.
The study was designed pick-up setting of primary and backup protection autotransformer and overhead lines. Built principal protection scheme for each object.
The paper considers the use of centralized systems. Namely, the basic functions and algorithms of microprocessor complex.
РЕФЕРАТ
Проект содержит 55 с., 11 рис., 13 таблиц., 14 источников.
РЕЛЕЙНАЯ ЗАЩИТА И АВТОМАТИКА, АВТОТРАНСФОРМАТОР, ДИФФЕРЕНЦИАЛЬНАЯ ЗАЩИТА, КОМПЛЕКТ СТУПЕНЧАТЫХ ЗАЩИТ, ТКЗ – 3000, АВТОМАТИЧЕСКОЕ ПОВТОРНОЕ ВКЛЮЧЕНИЯ, ЦЕНТРАЛИЗОВАННЫЕ КОМПЛЕКСЫ РЗА, ЦЕНТРАЛИЗОВАННАЯ ОБРАБОТКА ДАННЫХ
Объектом исследования является ПС 220 кВ Эльгауголь, которая должна была стать «интеллектуальной зоной» российской Энергетики.
Цель работы – расчет релейной защиты и автоматики ВЛ 220 кВ «Эльгауголь – ПС А» и АТ – 1 на ПС Эльгауголь. Также рассмотреть вопрос о применении централизованных комплексов РЗА.
В результате исследования было рассчитаны уставки срабатывания основных и резервных защит автотрансформатора и ВЛ. Построены принципиальные схемы защит для каждого объекта.
В работе рассмотрен вопрос об использовании централизованных комплексов. А именно, рассмотрены основные функции и алгоритмы микропроцессорного комплекса.
ОТЗЫВ РУКОВОДИТЕЛЯ
ВЫПУСКНОЙ КВАЛИФИКАЦИОННОЙ РАБОТЫ
Студент(ка)_____________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
______________________________________________________________
| № п/п | Показатель | Да/Нет |
| 1 | Рекомендовать для поступления в аспирантуру | |
| 2 | Дипломный проект выполнен • по учебной теме, предложенной кафедрой СЭ…………………… • по реальной теме, предложенной кафедрой СЭ или предприятием___________________________________________________ _______________________________________________________________ • в области фундаментальных и поисковых исследований | |
| 3 |
• на предприятии • в учебный процесс по кафедре СЭ (указать, что именно внедряется) • _________________________________________________________ | |
| 4 | Проект содержит элементы НИРС (что именно) | |
| 5 | Проект прошел рецензирование • внешнее • внутреннее | |
| 6 | Применение ЭВМ на уровне • оформление пояснительной записки……………………………..…. • оформление листов чертежей…………………………………..……. • использование прикладных программ……………………………….. • разработка программного продукта…………………………….…….. | |
| 7 | Рекомендация о допуске к защите |
Примечания:
• Все строки должны быть заполнены и проставлено Да/Нет
• Специальность –
• Форма обучения - дневное заочное (нужное подчеркнуть)
Руководитель ВКР ________________ (__________________________)
Подпись Ф.И.О.
СОДЕРЖАНИЕ
С.
ВВЕДЕНИЕ 8
1 РАСЧЕТ ТОКОВ КОРОТКОГО ЗАМЫКАНИЯ 9
2 ПОСТРОЕНИЕ СХЕМ РЗА 12
2.1 Защита АТ 220 кВ 12
2.2 Защита ВЛ 220 кВ 13
3 РАСЧЕТ УСТАВОК РЗА 14
3.1 Расчет защит АТ 14
3.1.1 Расчет основных защит АТ 15
3.1.2 Расчет резервных защит АТ 22
3.2 Расчет защит ВЛ 220 кВ «Эльгауголь – ПС А» 33
3.2.1 Расчет основной защиты ВЛ 220 кВ 34
3.2.2 Расчет резервных защит ВЛ 220 кВ 38
3.3 Расчет АПВ 43
3.3.1 Расчет АПВ АТ 44
3.3.2 Расчет АПВ ВЛ 45
4 ЭЛЕКТРОБЕЗОПАСНОСТЬ 46
5 ЦЕНТРАЛИЗОВАННЫЕ КОМПЛЕКСЫ РЗА 51
ЗАКЛЮЧЕНИЕ 53
СПИСОК ЛИТЕРАТУРЫ 54
ПРИЛОЖЕНИЕ А 56
ПРИЛОЖЕНИЕ Б 59
ВВЕДЕНИЕ
В связи с быстрым развитием информационных технологий, вычислительной техники, главной задачей является поиск решений, инноваций в области управления и организации электроэнергетических систем и сетей. В настоящее время ведутся исследования по «интеллектуализации» производственного процесса. Одними из таких решений являются построение интеллектуальных сетей с централизованным комплексом управления релейной защиты и автоматики. Данная технология должна не только автоматизировать управление ЭЭС, что влечет за собой сокращение доли участия человека в процессах производства и передачи ЭЭ, но и повысить надежность системы в целом, за счет использования специальных алгоритмов мониторинга и управления.
Использование централизованных комплексов, позволит значительно сэкономить на реконструкции, отказавшись от замены существующих терминалов, сохранив все функциональные достоинства дорогих типов исполнений устройств РЗА.
В данной выпускной квалификационной работы будет рассмотрено построение РЗА для ПС 220 кВ Эльгауголь, которая должна была стать «интеллектуальной» зоной в области энергетики России. Будет рассмотрен расчет основных защит АТ-1 на ПС 220 кВ Эльгауголь и ВЛ 220 кВ «Эльгауголь – ПС А». Также будет проведен анализ существующих методов централизации управления РЗА.
Данная тема является актуальной, т.к. в условиях современных тенденции рассматривать построение релейной защиты и автоматики на электромеханической базе или построение защит без централизованного управления является нерентабельным по отношению к производственному процессу. Расчет РЗА будет проведен для микропроцессорных терминалов релейной защиты и автоматики от компании Siemens.
1 РАСЧЕТ ТОКОВ КОРОТКОГО ЗАМЫКАНИЯ

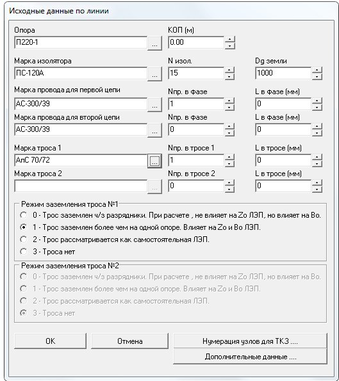

Для выполнения расчетов токов КЗ и РЗА в программном комплексе «ТКЗ – 3000», необходимо было подготовить данные для разработки математической модели или схемы замещения. Для этого были произведены расчеты параметров ЛЭП в программе «PL62W», трансформаторов, автотрансформаторов.
Параметры автотрансформаторов, трансформаторов приведены в приложении А (таблица А.1 и таблица А.2).

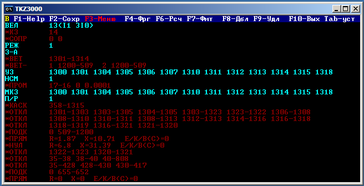

Рисунок 1.1 Пример расчета токов КЗ в программе «ТКЗ – 3000»
