Произведем расчет ступеней ДЗ ВЛ:

1. Выбор уставки X1 и R1

Первая стпень ДЗ служит для обеспечения надежного отключения всех видов КЗ на линии без выдержки времени (при вероятном существовании переходного активного сопротивления дуги в месте КЗ ), а также обеспечение селективности действия при КЗ на шинах подстанции противоположного конца линии.

Уставку Z1 рассчитываем в промышленном комплексе программ «ТКЗ – 3000» по рисунку 3.1.

Получим уставку Ом.

Расчет значения X ведем по формуле:

, (3.34)

где – угол максимальной чувствительности, принимается равным 80 (для сетей 220 кВ угол максимальной чувствительности берется равным градусов), град; Z – уставка соответствующей ступени ДЗ, Ом.

Таким образом, значение X1 по формуле (2.) равно:

Ом.

Уставка по активному сопротивлению R ведется по формуле:

, (3.35)

где – сопротивление дуги, Ом. Рассчитывается по формуле:

, (3.36)

где – длина дуги, м. Принимается равной 5 м.; – ток дуги, А. Для первой ступени ДЗ ток дуги равен 2000 А.

Ом.

Хоть величина активного сопротивления линии до места КЗ в расчетных формулах может игнорироваться, т.к. она автоматически учитывается в форме характеристики срабатывания устройств микропроцессорных защит при условии, что заданный угол наклона характеристики дистанционной Защиты равен характеристическому углу линии, следует для полной наглядности включать ее в расчет уставки.

Таким образом, значение R1 по формуле (3.35) равняется:

Ом.

1. Выбор уставок второй и третьей зоны ДЗ

Расчет уставок ведется в промышленном комплексе программ «ТКЗ – 3000». Расчет ведется подбором уставок по чувствительности для соответствующих зон ДЗ (смотри рисунок 3.2):

• Для второй зоны ДЗ коэффициент чувствительности равен 1.5, согласно [5] (чувствительность к КЗ в конце ВЛ);

• Для третьей зоны ДЗ коэффициент чувствительности равен 1.2, согласно [5] (точка дальнего резервирования, шины 220 кВ ПС Призейская);

Расчет значений X ведется по формуле (3.34).

Расчет значений R ведется по формуле (3.35). Ток дуги равен 1500 А и
1200 А для второй и третьей зоны ДЗ соответственно.

Результаты расчетов сведем в таблицу.

Таблица 3.8 – Результаты расчетов уставок второй и третьей зоны ДЗ ВЛ

1. Отстройка ДЗ от нагрузки

В качестве величины тока нагрузки, принимаем номинальный ток провода из таблицы А.3 (приложение А). Угол нагрузки ( ) равен 30 град.

Расчет значения ведется в промышленном комплексе программ
«ТКЗ – 3000».

Уставка рассчитывается по формуле:

; (3.37)

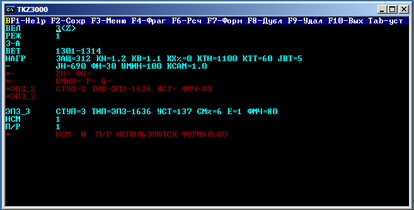

Рисунок 3.7 Пример расчета уставки ДЗ от нагрузки в программе
«ТКЗ – 3000»

Получаем значение Ом.

Ом.

Перевод во вторичные величины осуществляется по формуле (3.14). Результаты перевода сведем в таблицу:

Таблица 3.9 – Результаты расчетов уставок зоны ДЗ ВЛ во вторичных величинах

1. Выбор уставок по времени срабатывания зон ДЗ

Согласно [] выбираем уставки по времени срабатывания зон ДЗ. В целях повышения вероятности успешного АПВ Линии при КЗ в зоне защиты трансформаторов, подключенных к линии, может задаваться минимально возможная выдержка времени срабатывания первой ступени равная 0.1 сек.

Результаты выбора уставок сведем в таблицу.

Таблица 3.10 – Результаты выбора уставок по времени срабатывания зон ДЗ

Построим полигональную характеристику зоны срабатывания ДЗ. Полигональная характеристика срабатывания представлена на рисунке 3.8.

3.2.2.3 Расчет параметров УРОВ

Расчет УРОВ ведется по формуле (3.19) и (3.20).

Устройство 6MD663 и 7SA522: адрес 1111-1113
(PoleOpenCurr. S1 – S3) = 0.115.

Принимаем, 6MD663 и 7SA522: Т1 = 0.175 сек. по адресу 7015. Т2 = 0.4 сек. по адресу 7016.

Рисунок 3.8 Полигональная характеристика срабатывания ДЗ ВЛ.

3.3 Расчет АПВ

Методика расчетов приведена в [9].

Применяемое устройство SIPROTEC: 6MD663

3.3.1 Расчет АПВ АТ

На стороне ВН и СН установлено АПВ с контролем напряжений и синхронизма. Расчет ведется по формулам:

1. Минимальная выдержка времени (цикла) АПВ АТ с контролем синхронизма напряжений после отключения КЗ на шинах и успешного АПВ шин РУ

, (3.38)

где – наибольшая выдержка времени действия резервных защит АТ ВН (СН). Принимается равным 2.1 сек. из таблицы 3.4;
– время включения выключателя из таблицы А.4 (приложение А), сек.;
– время запаса, равное 0.5 сек.; – время деионизации, равное 0.1 сек.

1. Минимальная выдержка времени запрета (возврата в исходное состояние) функции АПВ

, (3.39)

где – время отключения выключателя из таблицы А. (приложение А), сек.

1. Расчет уставки реле контроля синхронизма

, (3.40)

где – коэффициента надежности, равный 1.1; – коэффициент возврата реле, равный 0.8; – максимально допустимы угол напряжений (между напряжениями линии и шин), принимается равным 70, град.

На стороне НН установлено АПВ с контролем отсутствия напряжения на шинах. Расчет ведется по формуле:

. (3.41)

Напряжение срабатывания контроля отсутствия напряжения на смежных шинах НН:

; (3.42)

В.

Принимаем В по адресу 3441.

Результаты расчетов сведем в таблицу:

Таблица 3.11 – Результаты расчета АПВ АТ

3.3.2 Расчет АПВ ВЛ

На линии установлено АПВ с контролем напряжений и синхронизма. Расчет ведется по формулам (3.38) – (3.40).

Результаты расчетов сведем в таблицу:

Таблица 3.12 – Результаты расчета АПВ ВЛ

4 ЭЛЕКТРОБЕЗОПАСНОСТЬ

Проведение испытаний. Общие положения. [10]

В эксплуатации средства защиты подвергают эксплуатационным очередным и внеочередным испытаниям (после падения, ремонта, замены каких-либо деталей, при наличии признаков неисправности).

Электрические испытания следует проводить переменным током промышленной частоты, как правило, при температуре плюс (25+-15) градусов Цельсия.

Электрические испытания изолирующих штанг, указателей напряжения, указателей напряжения для проверки совпадения фаз, изолирующих и электроизмерительных клещей следует начинать с проверки электрической прочности изоляции.

Скорость подъема напряжения до 1/3 испытательного может быть произвольной (напряжение, равное указанному, может быть приложено толчком), дальнейшее повышение напряжения должно быть плавным и быстрым, но позволяющим при напряжении более 3/4 испытательного считывать показания измерительного прибора. После достижения нормированного значения и выдержки при этом значении в течение нормированного времени напряжение должно быть плавно и быстро снижено до нуля или до значения не выше 1/3 испытательного напряжения, после чего напряжение отключается.

Испытательное напряжение прикладывается к изолирующей части средства защиты. При отсутствии соответствующего источника напряжения для испытания целиком изолирующих штанг, изолирующих частей указателей напряжения и указателей напряжения для проверки совпадения фаз и т.п. допускается испытание их по частям. При этом изолирующая часть делится на участки, к которым прикладывается часть нормированного полного испытательного напряжения, пропорциональная длине участка и увеличенная на 20%.
