3.1.2.3 Расчет продольной дифференциальная токовая защита ошиновки на стороне ВН (СН) АТ (ДЗО), использующая характеристики стабилизации (торможения). ANSI 87B

Дифференциальная токовая защита ошиновки на стороне ВН (СН) АТ, срабатывает при междуфазных и однофазных КЗ в защищаемой зоне, ограниченной трансформаторами тока, без выдержки времени действует:

• на отключение выключателей на сторонах ВН, СН и НН АТ, с пуском УРОВ;

• на запрет АПВ выключателей на стороне ВН, СН АТ.

В качестве номинального тока объекта (шин) принимается номинальный рабочий ток, который будет являться базовым для всех остальных токов. Обычно, в качестве рабочего номинального тока, выбирается номинальный ток отходящей линии.

Выбор уставки минимального тока срабатывания защиты производится по условию отстройки от тока в реле при обрыве вторичных цепей защиты в нагрузочном режиме:

, (3.11)

где – номинальный ток линии, выполненной проводом АС 300/48. По таблице А.3 (приложение А) принимается равным 690 А.

А.

Уставка по току основной функции дифференциальной защиты по формуле (3.4) принимается: по адресу 1221.

Таким образом, основное выражение для определения коэффициента торможения ДЗО приобретает вид:

, (3.12)

где - действительная величина погрешности измерения ТТ, равная 0.1.

(о.е.).

В данном случае ток начала торможения равен по формуле (2.6):

(о.е.).

Принимаем:

Уставка коэффициента торможения дифференциальной защиты Krest1 (SLOPE1) = 0.2 по адресу 1241А.

Пересечение точки пересечения характеристики торможения с осью . (BASE POINT1) = 0 (по рекомендации изготовителя).

3.1.2.3 Принимаем параметры второй дополнительной характеристики торможения для функции ДЗО: BASE POINT2 = 6.6 по адресу 1244А.

Уставка коэффициента торможения дифференциальной защиты Krest2 SLOPE2 = 0.26 по адресу 1243А (принимается минимально возможная уставка, согласно рекомендациям изготовителя).

3.1.2.4 Дополнительное динамическое торможение определяется относительно номинального тока защищаемого объекта.

Уставка по току начала дополнительного торможения дифференциальной защиты:

Принимаем I-ADD ON STAB = 7 I/InO по адресу 1261А.

Уставка по длительности дополнительного торможения дифференциальной защиты определяется ожидаемым временем ликвидации внешнего КЗ (с величиной тока дополнительного торможения).

Принимаем T ADD ON – STAB. = 100 Cycle.

Величина срабатывания контроля (мониторинга) дифференциального тока:

I/InO. (3.13)

Принимаем:

Уставка по току функции контроля дифференциального тока
(I-DIFF > MON.) = 0.15 I/InO по адресу 1281.

Уставка по времени функции контроля дифференциального тока
(T I-DIFF > MON.) = 5 сек. по адресу 1282.

Таким же образом рассчитывается ДЗО для СН АТ. Результаты сведем в таблицу.

Таблица 3.2 – Результаты расчетов ДЗО СН

3.1.2 Расчет резервных защит АТ

Применяемое устройство SIPROTEC: 7SA61.

3.1.2.1 Расчет дистанционной защиты АТ. ANSI 21, 21N

Дистанционная направленная защита, имеет до 6-ти ступеней по сопротивлению срабатывания при междуфазных и однофазных КЗ в защищаемых зонах, имеющих заданную (круговую, полигональную) характеристику, с автоматической блокировкой (выводом) действия в случаях неисправности и исчезновении одной или нескольких фаз цепей напряжения - для всех ступеней защиты.

Каждая из ступеней с заданной независимой выдержкой времени действует:

• на отключение выключателей Линии;

• на пуск УРОВ выключателей Линии;

• на пуск АПВ выключателей Линии.

Выбор уставок по сопротивлению первой и второй ступени ДЗ АТ, направленной «назад» (в сторону АТ):

1. Выбор уставки Z1

Выбор уставки осуществляется с помощью промышленного комплекса программ ТКЗ – 3000.

Как правило, уставки по сопротивлению задаются во вторичных величинах по формуле перевода:

, (3.14)

Где – уставка ДЗ в первичных величинах, Ом; – коэффициент трансформации измерительного ТТ; – коэффициент трансформации измерительного ТН.

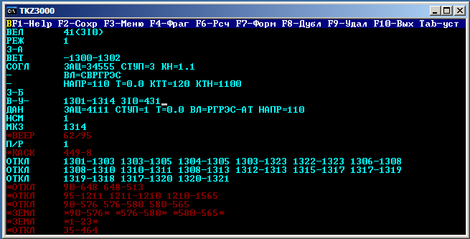

Рисунок 3.1 – Пример расчета первой ступени ДЗ ВН АТ в программе
«ТКЗ – 3000»

Получим уставку первой ступени ДЗ ВН: Z1 = 50.5 Ом.

Ом.

Принимаем Z1 (Z(Ст1)) = 13.772 по адресу 1346.

1. Выбор уставки Z2

Вторая ступень выбирается по чувствительности, согласно [3] (коэффициент чувствительности равен 1.5) к КЗ на шинах 110 кВ.

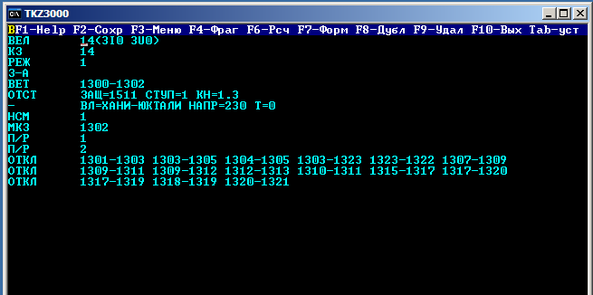

Рисунок 3.2 – Пример расчета второй ступени ДЗ ВН АТ в программе
«ТКЗ – 3000»

Принимаем по формуле (3.14) Z2 (Z(Ст2)) = 78.272 по адресу 1333.

4) Выбор уставки по времени срабатывания 1 и 2 зоны ДЗ АТ.

Выдержки времени ступеней определяются с учетом срабатывания всех резервируемых защит на сторонах АТ:

; (3.15)

, (3.16)

где – время действия ступеней защит на смежных сторонах АТ СН и НН (или ВН и НН), в зоне действия которых первая ступень не отстроена (существует возможность срабатывания), сек. Принимаем равной 1.5 сек.

сек;

сек.

Принимаем T4 DELAY (Т4 ЗАДЕРЖКА) = 1.8 сек.

Принимаем T5 DELAY (Т5 ЗАДЕРЖКА) = 2.1 сек.

Т.к. отсутствует подпитка со стороны СН и НН, то ДЗ АТ на стороне СН целесообразно первую и вторую ступени вывести из работы.

Выбор уставок по сопротивлению первой ступени ДЗ АТ, направленной «вперед» (в сеть ВН):

Т.к. отсутствует подпитка со стороны НН и СН, то целесообразно данные ступени (третья и четвертая ступень ДЗ АТ) вывести из работы. Аналогично и для стороны СН

3.1.2.2 Блокировка дистанционной защиты при качаниях в сети

Ввод функции блокировки при качании осуществляется по адресу 2006 PowerSwing trip (КачМощ. Откл.) = YES.

Режим блокировки осуществляется по адресу 002 P/S Op. Mode (КачМощ. Раб.реж) All zones block (все ступени заблокированы).

Выдержка времени блокировки при качаниях задается по адресу 2007 Trip DELAY P/S (ЗадОткКачМощБлк) = 1с.

3.1.2.3 Расчет токовой защиты нулевой последовательности АТ.

Имеет 4 ступени срабатывания по току срабатывания при КЗ на землю в защищаемых зонах. Первая и вторая ступень направлены «назад» (в сторону АТ). Третья и четвертая направлены «вперед» (в сеть 220 кВ).

Каждая из ступеней с заданной независимой выдержкой времени действует:

• на отключение выключателей Линии;

• на пуск УРОВ выключателей Линии;

• на пуск АПВ выключателей Линии.

Выбор уставок по ТЗНП первой и второй ступени АТ, направленной «назад» (в сторону АТ):

1. Выбор уставки первой ступени ТЗНП.

Выбор уставки осуществляется с помощью промышленного комплекса программ ТКЗ – 3000.

Рисунок 3.3 – Пример расчета первой ступени ТЗНП ВН АТ в программе
«ТКЗ – 3000»

Получим уставку в первичных величинах 3I0 = 559 А.

Перевод во вторичные величины осуществляется по формуле:

, (3.17)

где – уставка ДЗ в первичных величинах, Ом.

А.

Принимаем 3I0>> = 0.931 A по адресу 3111.

1. Выбор уставки второй ступени ТЗНП

Принимаем уставку в первичных величинах 3I0 = 459 А.

Перевод во вторичные величины осуществляется по формуле (3.17).

Принимаем 3I0>> = 0.765 A по адресу 3121.

1. Выбор уставки третьей ступени ТЗНП

Расчет уставки ведется по согласованию с утавками первых ступеней ТЗНП смежных линий. Уставки первых ступеней ВЛ указаны в таблице А.4 (приложение А).

Рисунок 3.4 – Пример расчета третьей ступени ТЗНП ВН АТ согласование
с защитами ВЛ в программе «ТКЗ – 3000»

После ведется проверка по чувствительности к КЗ в концах отходящих линий с коэффициентом чувствительности, равным 1.5, согласно [4].

Принимаем уставку в первичных величинах 3I0 = 420 А.

Перевод во вторичные величины осуществляется по формуле (3.17).

Принимаем 3I0>> = 0.7 A по адресу 3131.

1. Выбор уставки четвертой ступени ТЗНП

Расчет уставки ведется по согласованию с утавками вторых и третьих ступеней ТЗНП смежных линий аналогично (смотри рисунок 2.4). Уставки четвертых ступеней ТЗНП ВЛ указаны в таблице 4.1 (приложение А). После ведется проверка по чувствительности к КЗ в концах отходящих линий с коэффициентом чувствительности, равным 1.2, согласно [4].

Принимаем уставку в первичных величинах 3I0 = 290 А.

Перевод во вторичные величины осуществляется по формуле (3.17).

Принимаем 3I0>> = 0.483 A по адресу 3141.

Расчет для стороны СН АТ ведем аналогичным образом по рисунку 3.3 за исключением третьей и четвертой ступени, т.к. не данных об отходящих линии на стороне СН.

Результаты расчетов сведем в таблицу:

Таблица 3.3 – Результаты расчета уставок ТЗНП СН АТ

1. Выбор уставок по времени срабатывания ТЗНП на стороне ВН

Расчет уставок по времени первой и второй ступеней ведется по формуле (3.16). Расчет уставок по времени третьей и четвертой ступеней ведутся по формуле:

, (3.18)
