Рисунок Б.2 – Схема питания участка Ванино - Советская Гавань
На расчётном участке располагаются объекты, указанные в таблице Б.4: подстанции и пункты продольного секционирования.
| Таблица Б.4 – Объекты участка Ванино – Советская Гавань. | |||
| Координата, тип | Название | Включенные трансформаторы | Uхх, кВ |
| 821 ЭЧЭ | Ванино | 1×25 | 27,5 |
| 865 ЭЧЭ | Советская гавань | 1×25 | 27,5 |
Произведём расчёт пропускной способности участка (таблица 1.5).
Таблица Б.5 – Итоговый отчет о пропускной способности участка Ванино - Советская Гавань:
| Схема питания | Резерв на всех ЭЧЭ | ПС включены |
| Параллельный график | неч. 100 п | Qнб=2200 т |
| чет. 100 п | Qнб=6300 т | |
| Категория поездов: | неч. | Грузовой |
| чет. | Грузовой | |
| Продолжительность «окна»: | 120 мин | |
| Лимитирующий перегон: | Ванино - Советская Гавань | |
| Параметры | Интервалы | Число поездов гр.+пасс. (неч./чёт.) |
| Заданные | 15 | 15 + 0 / 45 + 0 |
| По расчёту | 46 | 95+0 / 95+0 |
Ограничения для участка при системе 25 кВ указаны в таблице Б.6.
Таблица Б.6 – Ограничения пропускной способности по межподстанционным зонам
| Наименование межподстанционной зоны | Число грузовых поездов (неч. / чёт.) в сутки, ограниченное | Результи-рующее значение | ||
| Ванино – Советская Гавань | 196 / 196 | 95 / 95 | 162 / 162 | 95 / 95 |
ПРИЛОЖЕНИЕ В
РЕЗУЛЬТАТЫ РАСЧЁТОВ ПРОПУСКНОЙ СПОСОБНОСТИ ДЛЯ СИСТЕМЫ 25 КВ С УП
Участок Высокогорная – Ванино.
Подробная схема питания участка Высокогорная – Ванино приведена на рисунке В.1.

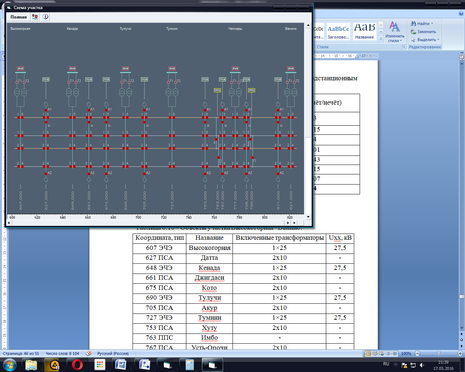

Рисунок В.1 – Схема питания участка Высокогорная - Ванино
На расчётном участке располагаются объекты, указанные в таблице В.1.
Таблица В.1 – Объекты участка Высокогорная - Ванино
| Координата, тип | Название | Включенные трансформаторы | Uхх, кВ |
| 607 ЭЧЭ | Высокогорная | 1×25 | 27,5 |
| 627 ППС | Датта | - | - |
| 648 ЭЧЭ | Кенада | 1×25 | 27,5 |
| 661 ППС | Джигдаси | - | - |
| 675 ППС | Кото | - | - |
| 690 ЭЧЭ | Тулучи | 1×25 | 27,5 |
| 705 ППС | Акур | - | - |
| 727 ЭЧЭ | Тумнин | 1×25 | 27,5 |
| 753 ППС | Хуту | - | - |
Окончание таблицы В.1
| Координата, тип | Название | Включенные трансформаторы | Uхх, кВ |
| 763 ППС | Имбо | - | - |
| 767 ППС | Усть-Орочи | - | - |
| 777 ЭЧЭ | Чепсары | 1×25 | 27,5 |
| 786 ППС | Монгохто | - | - |
| 790 ППС | Ландыши | - | - |
| 799 ППС | Дюанка | - | - |
| 811 ППС | Токи | - | - |
| 821 ЭЧЭ | Ванино | 1×25 | 27,5 |
Произведём расчёт пропускной способности участка (таблица В.2).
Таблица В.2 – Итоговый отчет о пропускной способности участка Высокогорная - Ванино
| Схема питания | Резерв на всех ЭЧЭ | ПС включены |
| Параллельный график | неч. 100 п | Qнб=2200 т |
| чет. 100 п | Qнб=6300 т | |
| Категория поездов: | неч. | Грузовой |
| чет. | Грузовой | |
| Продолжительность «окна»: | 120 мин | |
| Лимитирующий перегон: | Чепсары – Ванино | |
| Параметры | Число поездов | гр.+пасс. (неч./чёт.) |
| Заданные | 15 | 15 + 0 / 45 + 0 |
| По расчёту | 32 | 128+0 / 128+0 |
Ограничения для участка при системе 25 кВ указаны в таблице В.3.
Таблица В.3 – Ограничения пропускной способности по межподстанционным зонам
| Наименование межподстанционной зоны | Число грузовых поездов (неч. / чёт.) в сутки, ограниченное | Результи-рующее значение | |||
| мощностью понижающих трансформато-ров | напряжением в конт. сети | нагревом проводов конт. сети | |||
| Высокогорная – Кенада | 195 / 195 | 181 / 181 | 216 / 216 | 181 / 181 | |
| Кенада – Тулучи | 201 / 201 | 187 / 187 | 216 / 216 | 187 / 187 | |
| Тулучи – Тумнин | 216 / 216 | 174 / 174 | 216 / 216 | 174 / 174 | |
| Тумнин – Чепсары | 216 / 216 | 145 / 145 | 216 / 216 | 145 / 145 | |
| Чепсары – Ванино | 210 / 210 | 128 / 128 | 216 / 216 | 128 / 128 | |
Участок Ванино - Советская Гавань.
Подробная схема питания участка Ванино - Советская Гавань приведена на рисунке В.2.

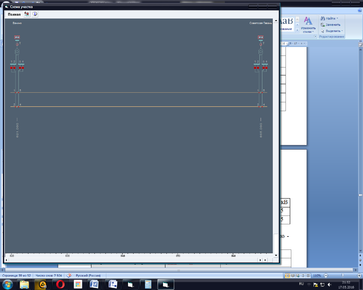

Рисунок В.2 – Схема питания участка Ванино - Советская Гавань
На расчётном участке располагаются объекты, указанные в таблице В.4: подстанции и пункты продольного секционирования.
| Таблица В.4 – Объекты участка Ванино – Советская Гавань. | |||
| Координата, тип | Название | Включенные трансформаторы | Uхх, кВ |
| 821 ЭЧЭ | Ванино | 1×25 | 27,5 |
| 865 ЭЧЭ | Советская гавань | 1×25 | 27,5 |
Произведём расчёт пропускной способности участка (таблица В.5).
Таблица В.5 – Итоговый отчет о пропускной способности участка Ванино - Советская Гавань:
| Схема питания | Резерв на всех ЭЧЭ | ПС включены |
| Параллельный график | неч. 100 п | Qнб=2200 т |
| чет. 100 п | Qнб=6300 т | |
| Категория поездов: | неч. | Грузовой |
| чет. | Грузовой | |
| Продолжительность «окна»: | 120 мин | |
| Лимитирующий перегон: | Ванино - Советская Гавань | |
| Параметры | Интервалы | Число поездов гр.+пасс. (неч./чёт.) |
| Заданные | 15 | 15 + 0 / 45 + 0 |
| По расчёту | 46 | 112+0 / 112+0 |
Ограничения для участка при системе 25 кВ указаны в таблице В.6.
Таблица В.6 – Ограничения пропускной способности по межподстанционным зонам
| Наименование межподстанционной зоны | Число грузовых поездов (неч. / чёт.) в сутки, ограниченное | Результи-рующее значение | ||
| Ванино – Советская Гавань | 196 / 196 | 112 / 112 | 162 / 162 | 112 / 112 |
ПРИЛОЖЕНИЕ Г
РЕЗУЛЬТАТЫ РАСЧЁТОВ ПРОПУСКНОЙ СПОСОБНОСТИ ДЛЯ СИСТЕМЫ 2×25 кВ
Участок Высокогорная – Ванино.
Подробная схема питания участка Высокогорная – Ванино приведена на рисунке Г.1.

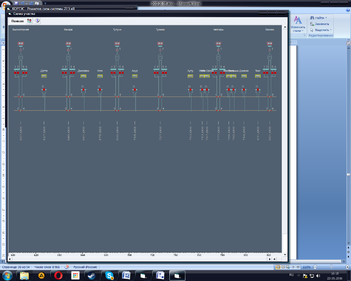

Рисунок Г.1 - Схема питания участка Высокогорная - Ванино.
На расчётном участке располагаются объекты, указанные в таблице Г.1.
Таблица Г.1 – Объекты участка Высокогорная - Ванино
| Координата, тип | Название | Включенные трансформаторы | Uхх, кВ |
| 607 ЭЧЭ | Высокогорная | 1×25 | 27,5 |
| 627 ПСА | Датта | 2х10 | - |
| 648 ЭЧЭ | Кенада | 1×25 | 27,5 |
Окончание таблицы Г.1
| Координата, тип | Название | Включенные трансформаторы | Uхх, кВ |
| 661 ПСА | Джигдаси | 2х10 | - |
| 675 ПСА | Кото | 2х10 | - |
| 690 ЭЧЭ | Тулучи | 1×25 | 27,5 |
| 705 ПСА | Акур | 2х10 | - |
| 727 ЭЧЭ | Тумнин | 1×25 | 27,5 |
| 753 ПСА | Хуту | 2х10 | - |
| 763 ППС | Имбо | - | - |
| 767 ПСА | Усть-Орочи | 2х10 | - |
| 777 ЭЧЭ | Чепсары | 1×25 | 27,5 |
| 786 ПСА | Монгохто | 2х10 | - |
| 790 ППС | Ландыши | - | - |
| 799 ППС | Дюанка | - | - |
| 811 ПСА | Токи | 2х10 | - |
| 821 ЭЧЭ | Ванино | 1×25 | 27,5 |
Произведём расчёт пропускной способности участка (таблица Г.2).
