Таблица Г.2 – Итоговый отчет о пропускной способности участка Комсомольск Высокогорная - Ванино
| Схема питания | Резерв на всех ЭЧЭ | ПС включены |
| Параллельный график | неч. 100 п | Qнб=2200 т |
| чет. 100 п | Qнб=6300 т | |
| Категория поездов: | неч. | Грузовой |
| чет. | Грузовой | |
| Продолжительность «окна»: | 120 мин | |
| Лимитирующий перегон: | Чепсары – Ванино | |
| Параметры | Число поездов | гр.+пасс. (неч./чёт.) |
| Заданные | 15 | 15 + 0 / 45 + 0 |
| По расчёту | 32 | 142+0 / 142+0 |
Ограничения для участка при системе 25 кВ указаны в таблице Г.3.
Таблица Г.3 – Ограничения пропускной способности по межподстанционным зонам
| Высокогорная – Кенада | 195 / 195 | 214 / 214 | 216 / 216 | 195 / 195 |
| Кенада – Тулучи | 201 / 201 | 189 / 189 | 216 / 216 | 189 / 189 |
| Тулучи – Тумнин | 216 / 216 | 193 / 193 | 216 / 216 | 193 / 193 |
| Тумнин – Чепсары | 216 / 216 | 174 / 174 | 216 / 216 | 174 / 174 |
| Чепсары – Ванино | 210 / 210 | 142 / 142 | 216 / 216 | 142 / 142 |
| Высокогорная – Ванино | 195 / 195 | 142 / 142 | 216 / 216 | 142 / 142 |
Участок Ванино - Советская Гавань.
Подробная схема питания участка Ванино - Советская Гавань приведена на рисунке Г.2.

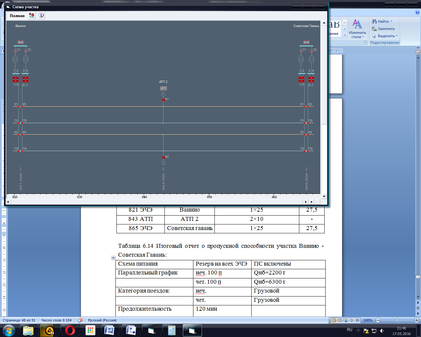

Рисунок Г.2 - Схема питания участка Ванино - Советская Гавань.
На расчётном участке располагаются объекты, указанные в таблице Г.4: подстанции и пункты продольного секционирования.
Таблица Г.4 – Объекты участка Ванино – Советская Гавань.
| Координата, тип | Название | Включенные трансформаторы | Uхх, кВ |
| 821 ЭЧЭ | Ванино | 1×25 | 27,5 |
| 843 АТП | АТП 2 | 2×10 | - |
| 865 ЭЧЭ | Советская гавань | 1×25 | 27,5 |
Произведём расчёт пропускной способности участка (таблица Г.5).
Таблица Г.5 – Итоговый отчет о пропускной способности участка Ванино - Советская Гавань:
| Схема питания | Резерв на всех ЭЧЭ | ПС включены |
| Параллельный график | неч. 100 п | Qнб=2200 т |
| чет. 100 п | Qнб=6300 т | |
| Категория поездов: | неч. | Грузовой |
| чет. | Грузовой | |
| Продолжительность «окна»: | 120 мин | |
| Лимитирующий перегон: | Ванино - Советская Гавань | |
| Параметры | Интервалы | Число поездов гр.+пасс. (неч./чёт.) |
| Заданные | 15 | 15 + 0 / 45 + 0 |
| По расчёту | 46 | 136+0 / 136+0 |
Ограничения для участка при системе 25 кВ указаны в таблице Г.6.
Таблица Г.6 – Ограничения пропускной способности по межподстанционным зонам
| Наименование межподстанционной зоны | Число грузовых поездов (неч. / чёт.) в сутки, ограниченное | Результирующее значение | ||
| мощностью понижающих трансформато-ров | напряжением в конт. сети | нагревом проводов конт. сети | ||
| Ванино – Советская Гавань | 196 / 196 | 136 / 136 | 216 / 216 | 136 / 136 |
ПРИЛОЖЕНИЕ Д
СМЕТНАЯ СТОИМОСТЬ ВТОРОГО, ТРЕТЬЕГО И ЧЕТВЁРТОГО ЭТАПОВ ЭЛЕКТРИФИКАЦИИ
Сметная стоимость второго этапа приведена в таблице Д.1.
Таблица Д.1 – Сметная стоимость второго этапа электрификации
| Устройство | Единица измерения | Кол. | Стоимость одного объекта, тыс. руб. | Общая стоимость, тыс. руб. | |
| Опорная подстанция 220/27,5/35 | шт. | 1 | 332000 | 332000 | |
| Транзитная подстанция 220/27,5/10 | шт. | 1 | 182900 | 548700 | |
| ЛЭП (заходы) | км | 1,06 | 280,2 | 297 | |
| Контактная сеть М-95+МФ-100 (двухпутная) | км | 81 | 120,2 | 9736 | |
| Нейтральные вставки | шт. | 12 | 9800 | 117600 | |
| Посты секционирования | шт. | 4 | 5400 | 21600 | |
| Всего: | 664133 | ||||
Сметная стоимость второго этапа приведена в таблице Д.2.
Таблица Д.2 – Сметная стоимость третьего этапа электрификации
| Устройство | Единица измерения | Кол. | Стоимость одного объекта, тыс. руб. | Общая стоимость, тыс. руб. |
| Опорная подстанция 220/27,5/35 | шт. | 2 | 332000 | 66400 |
| Транзитная подстанция 220/27,5/10 | шт. | 1 | 182900 | 182900 |
| ЛЭП (заходы) | км | 6,84 | 280,2 | 1916 |
Окончание таблицы Д.2
| Контактная сеть М-95+МФ-100 (двухпутная) | км | 120 | 120,2 | 14424 | |
| Нейтральные вставки | шт. | 14 | 9800 | 137200 | |
| Посты секционирования | шт. | 4 | 5400 | 21600 | |
| Всего: | 1022040 | ||||
Сметная стоимость второго этапа приведена в таблице Д.3.
Таблица Д.3 – Сметная стоимость третьего этапа электрификации
| Устройство | Единица измерения | Кол. | Стоимость одного объекта, тыс. руб. | Общая стоимость, тыс. руб. | |
| Опорная подстанция 220/27,5/35 | шт. | 1 | 332000 | 332000 | |
| Транзитная подстанция 220/27,5/10 | шт. | 2 | 182900 | 365800 | |
| ЛЭП (заходы) | км | 0,4 | 280,2 | 112 | |
| Контактная сеть М-95+МФ-100 (двухпутная) | км | 138 | 120,2 | 16588 | |
| Нейтральные вставки | шт. | 20 | 9800 | 196000 | |
| Посты секционирования | шт. | 7 | 5400 | 37800 | |
| Всего: | 948300 | ||||
