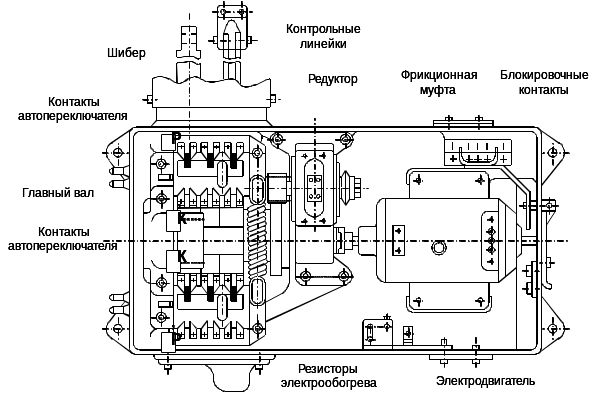

Рисунок 2.2 - Стрелочный электропривод СП-6М

2.4 Размещение путевого оборудования и канализация обратного тягового тока

Напольная аппаратура рельсовых цепей размещается в путевых ящиках и кабельных стойках. Применяются путевые ящики типа ПЯ-1, кабельные стойки - муфты УКМ-12. В путевых ящиках устанавливаются питающие и релейные дроссель-трансформаторы и приборы грозозащиты. Кабельные стойки применяются для подключения проводов из кабеля к джемперным перемычкам.

В связи с тем что на станции применяется электротяга поездов, рельсы используются в качестве обратного провода в системе тягового электроснабжения. Канализация обратного тягового тока проходит по главным путям станции и через дроссель трансформаторы и перемычки передаётся на боковые пути. Для пропуска тягового тока через изолирующие стыки применяются дроссель-трансформаторы 2ДТ-1МГ-300 и 1ДТ-1МГ-150.

Все рельсовые цепи на станции являются двухниточными, соответственно тяговый ток проходит по обеим рельсовым нитям. Допускается асимметрия тягового тока между нитями не более 4%.

2.5 Схемы управления светофорами и включения ламп

2.5.1 Общие положения

Управление светофорами осуществляется включением соответствующих сигнальных реле командами с контроллера через блоки устройств сопряжения с объектами. Управляющий контроллер централизации включает только интерфейсные сигнальные реле, а проверка возможности задания маршрута и соблюдения всех условий для открытия светофора осуществляется программой логики контроллера.

При работе станции на резервном управлении возможно только открытие пригласительных сигналов входных и выходных светофоров. Включение каждого пригласительного сигнала осуществляется по длум отдельным проводам.

Для входных светофоров и для выходных светофоров с главных путей предусмотрено резервирование основных нитей ламп, за исключением ламп пригласительных огней.

На входных светофорах предусмотрены местные источники питания от линий АБ (10 кВ) и ДПР (27 кВ). Также в аварийных ситуациях выключения обоих источников питания лампы входных светофоров будут гореть за счёт заряда аккумуляторной батареи.

На входных светофорах применяются лампы мощностью 25 Вт, на выходных и маневровых светофорах - лампы мощностью 15 Вт.

На всех огнях, кроме лунно-белого входных светофоров и выходных светофоров с главных путей, предусматривается резервирование основной нити накаливания лампы - действует схема переключения огня светофора с основной нити лампы на резервную. Также резервирование - переключение с основной нити лампы на резервную предусмотрено для красных огней всех выходных светофоров с боковых путей.

У каждого светофора имеется одно или два огневых реле, в зависимости от того сколько огней может одновременно гореть на светофоре. Огневое реле контролирует целостность основной нити лампы и в зависимости от схемы включения либо переключает питание на резервную нить лампы, в случае перегорания основной, а также подаёт сигнал на АРМ ДСП и АРМ ШН о перегорании лампы.

2.5.2 Включение ламп маневровых и выходных светофоров

Для включения ламп маневровых и выходных светофоров используется напряжение 220 В. Через контакты сигнальных реле напряжение подаётся в провода идущие к лампам. Непосредственно на светофорах находятся трансформаторные ящики с трансформаторами СТ-4Г. На трансформаторах напряжение понижается до требуемого для горения лампы. Нормальное напряжение на лампах от 10,5 В до 12 В. Регулировка конечного напряжения для ламп осуществляется установкой регулирующих перемычек между обмотками сигнальных трансформаторов.

2.5.3 Включение ламп входного светофора

Лампы входных светофоров также включаются от напряжения, поступающего с поста ЭЦ. Для питания ламп разрешающих огней через сигнальные реле с поста ЭЦ подаётся переменное напряжение 220 В, которое в релейном шкафу входного светофора на сигнальных трансформаторах типа СТ-5Г понижается до напряжения питания ламп 10,5 В - 12 В. Конечное напряжение на лампах регулируется установкой регулировочных перемычек между обмотками сигнальных трансформаторов.

Для питания ламп красного и пригласительного сигналов также используется переменное напряжение 220 В, поступающее с поста ЭЦ, которое в отличии от напряжения на лампах разрешающих огней понижается и выпрямляется в блоке выпрямителе до постоянного напряжения 10,5 В - 12 В. Питание ламп красного и пригласительного огней также может поступать с аккумуляторной батареи в случае отсутствия всех основных источников питания.

В отличии от выходных и маневровых светофоров лампы входных светофоров не включаются непосредственно с поста ЭЦ. В релейном шкафу входного светофора имеются местные сигнальные реле, которые включаются с поста ЭЦ от питания, поступающего через интерфейсные реле управления входным светофором.

2.6 Составление и расчёт кабельных сетей

2.6.1 Общие положения

В связи с тем, что станция является большой и участковой, с большим количеством объектов централизации для каждой горловины предусмотрено две кабельных трассы вдоль чётных и нечётных путей. Устройства СЦБ преимущественно подключены через ту кабельную трассу, которая является ближайшей к пути, к которому относится устройство.

На данной станции кабельные сети полностью разделены на соответствующие типам устройств группы: сети стрелок, сети светофоров, сети питающих и релейных трансформаторов.

Для управления и контроля состояния устройств СЦБ на данной станции применены сигнально блокировочные кабели СБВБ. Толщина медного провода в применяемых кабелях 0,9 мм. В качестве разветвительных муфт применяются муфты РМ-28 и РМ-49, в качестве конечных муфт - муфты УПМ-24 и УКМ-12 а также путевые трансформаторные ящики ПЯ-1 и кабельные стойки.

2.6.2 Кабельная сеть стрелок

В кабельной сети стрелок участвуют провода для непосредственного управления стрелочными электроприводами, провода для управления электрическими пневматическими клапанами системы пневматической очистки стрелок от снега и провода питания устройств электрообогрева контактов автопереключателя.

Число жил кабеля для управления каждой стрелкой определено в соответствии с требуемым числом жил для общей длины проводов до стрелки, либо до дальней спаренной стрелки.

Для управления ЭПК для каждой одиночной или для двух спаренных стрелок применяется по одному прямому проводу, обратный провод общий для группы стрелок, подключенных к одной - чётной или нечётной кабельной трассе.

При вычислении длины кабелей кабельных сетей используются стандартные формулы.

Формула для вычисления длины кабеля от поста ЭЦ до разветвительной или конечной муфты или до релейного шкафа:

, (2.1)

где - вычисляемая длина кабеля, м;

- расстояние от ординаты поста ЭЦ до ординаты разветвительной или конечной муфты, м;

- длина кабеля необходимая для пересечения одного пути и междупутья;

- количество пересекаемых путей;

- длина кабеля необходимая для ввода в пост ЭЦ, соответствует сумме расстояния от железнодорожных путей или от разветвления кабельной трассы до поста ЭЦ и длины кабеля необходимой для ввода в пост ЭЦ (при кроссовой системе монтажа - 15 метров), м;

- длина кабеля, необходимая для подъёма кабеля со дна траншеи, м;

- длина кабеля, необходимая для разделки - распределения проводов внутри муфты, м;

- коэффициент, учитывающий увеличение длины кабеля на 3% в связи с изгибами при прокладке.

Формула для вычисления длины кабеля для прокладки между муфтами или между муфтой и трансформаторным ящиком или релейным шкафом:

, (2.2)

где - вычисляемая длина кабеля, м;

- расстояние между ординатами объектов, между которыми проложен кабель, м;

- длина кабеля необходимая для пересечения одного пути и междупутья;

- количество пересекаемых путей;

- длина кабеля, необходимая для подъёма кабеля со дна траншеи, м;

- длина кабеля, необходимая для разделки - распределения проводов внутри муфты, м;

- коэффициент, учитывающий увеличение длины кабеля на 3% в связи с изгибами при прокладке.

Результат вычислений по формулам (2.1) и (2.2) округляется в большую сторону до числа кратного 5, за исключением расстояний между объектами расположенными на одной ординате и в одном междупутье или на кабельной трассе у бокового пути. Длина кабеля между расположенными непосредственно друг около друга объектами в 5 метров достаточна для разделки, а запас в данных случаях не важен в связи с лёгкостью полной замены пятиметрового кабеля.

Выполним расчёт длины кабелей сети стрелок по формулам (2.1) и (2.2), результаты сведём в таблицу.

Примеры:

Расчёт длины кабеля от поста ЭЦ до муфты СТ1 по формуле (2.1):

Расчёт длины кабеля от муфты СТ1 до муфты СТ3 по формуле (2.2):

Результаты вычисления длин других кабелей представлены в таблице 2.1.

Таблица 2.1 - Длины кабелей в сети стрелок

Продолжение таблицы 2.1 - Длины кабелей в сети стрелок

Для соединения конечной стрелочной муфты с колонкой электрического пневматического клапана достаточна кабеля длиной 5 метров.
