В состав каждого компьютера входят два аппаратных канала обработки информации. Функции, к которым предъявляются требования по безопасности, реализуются в двух независимых вычислительных каналах, а функции, связанные с поддержанием интерфейса внешних устройств и системы ОК, обеспечивает сервисный процессор. Компьютер «горячего» резерва постоянно актуализирует данные, поэтому система всегда готова перейти на него в случае отказов или сбоев в основном.

Для непосредственного контроля и управления станционными объектами (стрелки, светофоры, РЦ и т.д.) служит СОК. Каждый ОК может управлять и контролировать один или несколько напольных объектов в зависимости от их типа, используя для этого микропроцессор со специальной программой. ОК МПЦ Ebilock-950 позволяют использовать отечественные РЦ, светофоры, электроприводы, другие напольные устройства СЦБ и реле.

1. Автоматизированные рабочие места

Неотъемлемыми частями МПЦ являются АРМ дежурного по станции и дежурного электромеханика. Главная задача АРМ - создание человеко - машинного интерфейса. Он ориентирован на оператора, облегчает восприятие им текущей поездной обстановки, предоставляет всю необходимую информацию для принятия обоснованных решений. АРМ выполняет роль современного аналога пульта-табло релейных систем.

Применение современной вычислительной техники для этого позволяет создать на экране монитора гибкую мнемосхему станции. Она отображает наиболее важные объекты контроля. При этом вид мнемосхемы может изменяться по командам оператора. Это позволяет отобразить специфическую информацию, необходимую для проведения маневровой работы, приема и отправления поездов, проведения проверок оборудования и др.

АРМ выполнено на базе персонального компьютера в промышленном исполнении с одним или несколькими мониторами, пыле-влагозащищённой клавиатурой, оптическим манипулятором типа «мышь» и другими дополнительными интерфейсными платами и устройствами (принтером, модемом). Основными функциями АРМ являются: отображение путевого развития станции с показом текущего состояния объектов контроля и управления; обработка команд дежурного по станции; регистрация событий; обработка сигналов о неисправностях; отображение журнала событий и списка неисправностей. Существуют следующие АРМ:

• АРМ ДСП – автоматизированное рабочее место дежурного по станции – отображает путевое развитие станции с показом текущего состояние объектов контроля и управления, обрабатывает команды дежурного по станции, регистрирует события, обрабатывает сигналы о неисправностях, отображает журнал событий и списка неисправностей. Больше число различных технических решений при создании разнообразных АРМ и применение их на железных дорогах создаёт необходимость унификации и стандартизации применяемой символики и пользовательского интерфейса. Главное окно содержит: заголовок в верхней части экрана, строку выпадающего меню, строку быстрого выбора (toolbar), индикаторы неисправностей и кнопки управления их отображения, мнемосхему станции, диалоговое окно командной строки, строку состояния системы в нижней части экрана. В АРМ предусмотрена возможность изменение масштаба отображения мнемосхемы станции: обзорное представление плана станции и детальное отображение её частей для контроля и проведения специальных работ. Кроме того, АРМ позволяет одновременно открыть несколько окон с разным обзором станционного развития. Окна могут перемещаться, минимизироваться, максимизироваться и изменять размеры в пределах определённых ограничений. При подключении АРМ в информационную сеть существует возможность предоставлять достоверную оперативную информацию руководству дороги. Размещение оборудования АРМ ДСП показано на рисунке 2.3;

• АРМ ШН - рабочее место электромеханика, предназначено для контроля над состоянием ОК, концентраторов, центрального процессора, источников бесперебойного питания и напольного оборудования станции, а так же вести журнал и записи сигналов извещения о различных сбоях и неисправностях.

Рисунок 2.3 – Автоматизированное рабочее место дежурного по станции

АРМ применяемых на станциях до 50 стрелок приведены в таблице 2.10

Количество мониторов, видео-плат и наличие дополнительных интерфейсных плат определяется исходя из задач, возлагаемых на каждое рабочее место. Для всех АРМ на станции применяется унифицированный системный блок, что облегчает обслуживание и при необходимости их ремонт. Все АРМ и ЦП объединяются в локальную сеть с использованием двух и более хабов расположенных в шкафу ЦП. Локальная сеть прокладывается лучами из кабеля 5 категории от патч-панели, расположенной так же в шкафу ЦП до двойных розеток, расположенных в непосредственной близости, от рабочих мест. К каждому рабочему месту прокладывается два кабеля (основной и резервный). Специализированное программное обеспечение работает под операционной системой Windows NT 4.0. Настройка каждого АРМ выполняется с помощью. Подключение управляющего рабочего места к центральному процессорному устройству осуществляется по разъему локальной сети. В этом случае ограничения длин медного кабеля подключения в одном здании до 100 метров, в разных зданиях - до 6 км.

Подключение управляющего рабочего места к центральному процессорному устройству может быть выполнено двумя путями:

• подключение рабочего места через модем

• подключение рабочего места, используя разъем локальной сети. В этом случае ограничения длин медного кабеля подключения в одном здании до 100 метров, в разных зданиях - до 6 км.

В настоящее время используется второй способ подключения - через локальную сеть.

1. Система объектных контроллеров

1. Общие положения

Система объектных контролеров СОК 950 является составной частью Ebilock-950. Данная система осуществляет взаимодействие междукомпьютерной частью централизации с релейными устройствами и напольным оборудованием. ОК делятся на следующие типы:

• сигнальный,

• стрелочный,

• релейный.

ОК МПЦ Ebilock-950 позволяют использовать отечественные РЦ, светофоры, электроприводы, другие напольные устройства СЦБ и реле и дают возможность осуществлять увязки со всеми существующими системами АБ, переездной сигнализации, кодирования рельсовых цепей, САУТ, очисткой стрелок и другими системами.

СОК поддерживает два интерфейса: с компьютером централизации (КЦ) и напольными устройствами. Основными компонентами системы являются: петля связи между КЦ и концент­раторами, концентраторы - устройства контроля передачи (УКП), канал связи УКП с ОК и кабели от ОК к напольному оборудованию. Требования по безопасности при передаче телеграмм обеспе­чиваются КЦ и ОК. Петля связи с концентраторами используется для передачи данных между модулем ввода-вывода и концентраторами. Концентратор является промежуточным передаточным звеном между модулем ввода-вывода КЦ и ОК.

ОК - устройство, осуществляющее контроль и управление специфичным напольным оборудованием. ОК принимают от концентратора приказы, передаваемые КЦ, и преобразуют их в электрические сигналы для управления напольным оборудованием, а принятые от этого оборудования сигналы преобразуются в телеграммы, отражающие его состояния, и также через концентраторы передаются в КЦ.

ОК оборудованы микропроцессором, запрограммированным на выполнение функций управления соответствующим устройством СЦБ, и электронными блоками сопряжения с электронными или электрическими исполнительными модулями в этих устройствах, например, модулем связи с концентратором, модулями управления двигателями стрелочных пе­реводов, лампами светофоров, релейными и контактными схемами.

1. Конструктивное исполнение

Для размещения ОК системы СОК 950 используют шкаф, показанный рисунке 2.4. Все устройства устанавливаются в типовую 19-ти дюймовую стойку, помещённую в типовой шкаф. В шкафу размещаются следующие устройства:

• источник питания ОК и концентраторов PSU71;

• источник питания напольного оборудования (стрелки, сигналы, реле) PSU41 – PSU61;

• 4 полки с электронными платами ОК и концентраторов, каждая из которых является типовым заводским изделием – рамой (конструктивом) со штепсельными разъёмами и направляющими для установки 23-х электронных плат контроллеров и концентраторов. Монтаж штепсельных разъёмов является типовым и выполняется заводом. На одной полке может быть установлено до 4-х ОК и один концентратор. На один концентратор можно подключить до 8-и контроллеров;

• DIN-рейки для предохранителей, автоматических выключателей;

• DIN-рейки для клемм подключения монтажных проводов.

Параметры:

Вес: полностью укомплектованный шкаф – 200кг.

Размеры:

• ширина 600 мм;

• глубина 800 мм;

• высота для внутреннего монтажа 2000 мм;

• высота 2100 мм

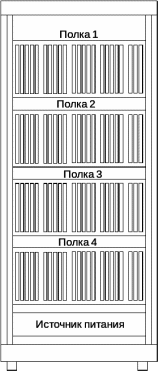

Рисунок 2.4 - Шкаф объектных контроллеров

Передняя и задняя части шкафа закрываются дверью. Ввод кабеля сверху (возможен вариант с нижним подводом кабеля). Напряжение, подводимое к источнику питания PSU-71 – однофазное 200-250 В, 50 Гц ±2%. На полках ОК предусмотрены места для печатных плат ОК и концентраторов. Полка изображена на рисунке 2.5.

Рисунок 2.5 – Размещение объектных контроллеров в стативе

Для настройки ОК в соответствии с проектом для конкретной станции применяются микропереключатели. Они расположены на задней стенке полки. Микропереключатели используются для установки типа и адреса каждого ОК.

Кроме этого, применяются специальные ключи-маркеры для модулей и кабелей. Все необходимые соединения между ОК и напольным оборудованием выполняются кабелями. Они подключаются через передние разъемы плат. СОК 950 представляет собой модульную систему, обеспечивающую взаимодействие с большим набором различных напольных устройств.

Интерфейсные модули монтируются на печатных платах и устанавливаются на полках для ОК. Типичный ОК представляет собой набор пе­чатных плат для обеспечения функций ввода-вывода и обработки информации в соответствии с заданными требованиями.

Плата управления и контроля (ССМ) является ядром ОК. Она обеспечивает контроль состояния контактов. Модуль содержит четыре канала безопасного контроля состояния контактов, шесть каналов неответственного вывода данных и два канала неответственного ввода данных. Программное обеспечение платы ССМ формируется в соответствии с функцио­нальным назначением ОК.

Концентратор осуществляет обмен информацией с другими системами, например, с КЦ через петлю связи, а также с персональным компьютером для диагностики и тестирования. Две коммуникационные платы СОМ (одна находится в «горячем» резерве) совместно с модулем расширения ОСТ образуют УКП, который может обеспечивать связь с восемью ОК. В системе ОК используются следующие типы плат:

• LMP - применяется для управления сигналами и маршрутными указателями. Каждая может управлять и контролировать до шести ламп (две лампы для запрещающих показания и четыре для разрешающих). Эта плата изображена на листах 5, 6 графического материала;

• МОТ1 - служит для управления стрелочными электроприводами переменного тока. Один ОК может управлять максимум двумя стрелочными электроприводами (спаренные стрелки или стрелка с подвижным сердечником). Схема включения этой платы для спаренной стрелки показана на 7 листе графического материала;

• ОСТ - служит для обеспечения взаимодействия между ОК и УКП, а также для разводки внутри полки питания, необходимого для работы ОК. Кроме этого, ОСТ применяется для соединения УКП с ОК на соседних полках, когда это необходимо;

• OUT - используется для управления неответственными устройствами, например системой обогрева и обдува стрелок. ОК с набором таких плат может иметь максимум 78 выходов данного типа;

• SRC - может быть применена для безопасного управления реле 1-го класса надежности. ОК, оснащенный такими платами, может управлять максимум 12 реле. Примерами использования такого ОК могут быть интерфейсы с релейными устройствами (АБ, переездная сиг­нализация и т.п.).

1. Стрелочный объектный контроллер

Стрелочный ОК состоит из платы ССМ и одной либо двух плат МОТ1. Каждая плата МОТ1 предназначена для управления одним стрелочным приводом. В системе МПЦ Ebilock-950 применяется семипроводная схема включения стрелки, где 3 провода используются как рабочие цепи, и 4 провода – как контрольные.
