– суммарное время сокращения локомотиво-часов маневровой работы в сутки.

, (3.12)

где – снижение потерь времени на роспуск составов в сутки, лок.-ч;

– снижение потерь времени на осаживание в сутки, лок.-ч;

– снижение потерь времени на перестановку чужаков, лок.-ч.

Внедрение системы автоматизации позволит сократить время роспуска составов с 25 до 15 минут. Следовательно, время на роспуск состава в сутки будет равно:

лок.-ч/сутки;

лок.-ч/сутки;

лок.-ч/сутки;

лок.ч/сутки;

рублей

3.3.5 Определение годовой экономии за счет сокращения

количества повреждённых вагонов и порчи груза при

внедрении горочного комплекса

При внедрении системы автоматизации случаи повреждения предусмотрены в размере 25% от базового варианта из-за отказов устройств автоматики и ошибок при ручном управлении маршрутами скатывания отцепов. Таким образом, в год экономия ваг./ч за счет сокращения времени на ремонт вагонов составит:

рублей

3.3.6 Дополнительные затраты на электроснабжение устройств автоматики в год

, (3.13)

где = 2,64 р. – стоимость 1 кВт-ч электроэнергии,

= 6 кВт – общее энергопотребление устройств автоматики.

руб.

Общая экономия эксплуатационных расходов в год составит:

Таким образом общая экономия эксплуатационных расходов в год составит 15 351 088,6 рублей.

3.4 Расчет срока окупаемости капитальных вложений

Срок окупаемости дополнительных капитальных вложений рассчитывается по следующей формуле:

, (3.14)

где – общая экономия эксплуатационных годовых расходов, тыс. руб.;

– дополнительные капитальные вложения, тыс. руб.

Срок окупаемости дополнительных капитальных вложений в устройства автоматизации:

В условиях инфляции при длительном сроке окупаемости целесообразно дисконтировать денежные потоки. Но так как Правительство РФ планирует получить годовой уровень инфляции до 4%, то при сроке окупаемости равном 3,4 года можно не учитывать ставку дисконтирования. Срок окупаемости тогда получается немногим больше 4 лет. Это меньше срока эксплуатации. Проект с экономической точки зрения эффективен.

4 Естественное освещение рабочего места ДСПГ

4.2 Естественное освещение

В производственных помещениях используется 3 вида освещения:

• естественное (источником его является солнце),

• искусственное (когда используются только искусственные источники света);

• совмещенное или смешанное (характеризуется одновременным сочетанием естественного и искусственного освещения).

Действующими строительными нормами и правилами предусмотрены две системы искусственного освещения:

• система общего освещения

• система комбинированного освещения.

Естественное освещение создается прямыми солнечными лучами и диффузным светом небосвода (от солнечных лучей, рассеянных атмосферой). Естественное освещение является самым ценным видом освещения, находясь в котором человек чувствует себя максимально комфортно. Его действие определяется высокой интенсивностью светового потока и благоприятным спектральным составом. Естественное освещение является фактором, определяющим не только уровень освещенности и условия видимости, но и оказывает положительное психофизиологическое воздействие на человека благодаря непосредственной связи с окружающим миром через световые проемы.

В производственных помещениях используют естественное освещение:

а) боковое - через светопроемы (окна) в наружных стенах;

б) верхнее - через световые фонари в перекрытиях;

в) комбинированное - через световые фонари и окна.

Систему естественного освещения выбирают с учетом следующих факторов:

• назначения и принятого архитектурно-планировочного, объемно- пространственного и конструктивного решения здания;

• требований к естественному освещению помещений, вытекающих из особенностей технологической зрительной работы;

• климатических и светоклиматических особенностей места строительства зданий;

• экономичности естественного освещения.

При ширине помещения до 12 метров рекомендуется боковое одностороннее освещение, при ширине 12…24 метра – боковое двухстороннее.

Естественное освещение верхним или комбинированным светом обеспечивает большую равномерность уровня освещенности, чем боковое. При применении только бокового освещения создается высокая освещенность вблизи окон и низкая в глубине цеха и при этом возможно образование теней от оборудования больших размеров. На рисунках 4.1 и 4.2 показаны виды боковых освещений.

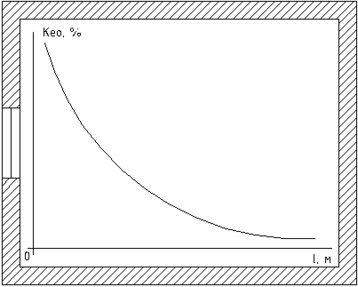

Рисунок 4.1 – Боковое одностороннее естественное освещение

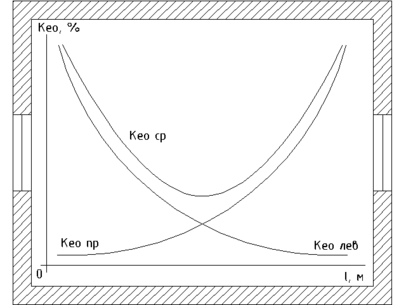

Рисунок 4.2 – Боковое двустороннее естественное освещение

Однако для ряда производственных помещений естественное освещение не может быть единственным видом, так как его интенсивность и спектральный состав на уровне земной поверхности изменяются в чрезвычайно широких пределах и зависят от многих факторов: времени суток, сезона года, состояния облачности, осадков, географической широты и степени загрязнения атмосферного воздуха.

Например, облачность верхнего яруса атмосферы увеличивает освещенность почти вдвое, облачность нижнего яруса снижает ее на 25 - 38%, грозовая - на 87%. Загрязнение атмосферного воздуха пылью, дымом и газами снижает естественную освещенность на 25 - 40% и в значительной степени задерживает биологически активную УФ-коротковолновую часть солнечного излучения. Практика показывает, что использование одного естественного света для промышленных зданий недостаточно из-за несовершенства применяемых светопрозрачных конструкций и неудовлетворительной их эксплуатации.

В зданиях с недостаточным естественным освещение применяют совмещенное освещение – сочетание естественного и искусственного света. Искусственное освещение в системе совмещенного может функционировать постоянно (в зонах с недостаточным естественным освещением) или включаться с наступлением сумерек.

4.3 Расчёт бокового естественного освещения

Расчёт площади световых проёмов при боковом освещении помещений, производится по формуле:

(4.1)

где S₀ – суммарная площадь всех световых проемов, м²;

S_П – площадь пола помещения, м²;

e_N – нормированное значение К.Е.О;

η₀ – световая характеристика окна.

К₃ – коэффициент запаса, учитывающий загрязнение светопропускающего материала светового проема, зависит от типа помещения и от расположения стекол. При вертикальном расположении К₃=1,2;

К_3Д – коэффициент, учитывающий затемнение окон противостоящими зданиями. При отсутствии противостоящих зданий К_3Д=1;

r₁ – коэффициент, учитывающий отраженный свет. Принимаем r₁=1,2;

τ₀ – общий коэффициент светопропускания светового проема.

τ₁ – коэффициент светопропускания материала. Для оконного проема τ₁=0,8;

τ₂ – коэффициент, учитывающий потери света в переплетах окна. Для деревянных спаренных оконных рам τ₂ =0,85.

τ₃ – коэффициент, учитывающий потери света в несущих конструкциях. При отсутствии несущих конструкций τ₃=1.

τ₄ – коэффициент, учитывающий потери света в солнцезащитных устройствах. При отсутствии таковых τ₄=1.

Рассчитаем площадь световых проемов в помещении горочного поста, в котором расположены рабочие места дежурного по горке и горочных операторов, имеющего ширину В = 6 м, длину L = 8 м и высоту Н = 4 м. Высота от уровня условной рабочей поверхности до верха окна h₁ = 2,5 м. По условиям зрительной работы цех относится к II разряду. Коэффициенты отражения поверхностей помещения: потолка r ₁ = 0,6; стен r ₂ = 0,4; пола r ₃=0,1.

Противостоящих зданий нет. В цехе запроектировано боковое освещение из листового двойного стекла, переплеты для окон – деревянные одинарные.

Решение:

Общий коэффициент светопропускания определяется по формуле:

(4.2)

Коэффициенты для данного помещения: t ₁ = 0,8; t ₂ = 0,75; t ₃ = 1; t ₄ = 1

(4.3)

По условиям задачи определяем нормированное значение КЕО:

, (4.4)

где N – номер группы района по обеспеченности естественным светом; – нормированное значение КЕО; – коэффициент, учитывающий особенности светового климата района.

Для данного помещения N = 1; =1,5; = 1.

(4.5)

Площадь пола:

, (4.6)

. (4.7)

Для данного помещения:

• коэффициент запаса К_з = 1,2;

• световая характеристика η ₀ = 10,5.

Коэффициент, учитывающий затенение окон противостоящими зданиями Кзд = 1, так как противостоящих зданий нет.

Коэффициент r₁ для рассматриваемого случая составляет 1,3.

Подставим значения:

(4.8)

Общая площадь световых проемов горочного поста должна быть не менее 11,6 м².

Естественное освещение – самое благоприятное для человека, поэтому именно ему нужно отдать предпочтение, оформляя то или иное помещение. Выполняемые работы отличаются различным уровнем сложности, поэтому нуждаются в различном уровне концентрации внимания и зрительного напряжения. В связи с этим при проектировании зданий и помещений следует руководствоваться разработанными нормами естественного освещения. Эти показатели регулируются законом в соответствии с санитарно-гигиеническими требованиями, которые должны соблюдаться организациями, учреждениями и предприятиями. Естественное освещение, как и искусственное, должно быть правильным, чтобы обитатели квартир и рабочих помещений чувствовали себя комфортно и сохраняли здоровье.
