На рабочее место старшего электромеханика устанавливается стационарный АРМ ШН в том случае, если на станции существует сменное дежурство. В том случае, если у электромеханика отсутствует помещение для установки стационарного АРМ ШН, тогда электромеханика оснащают мобильным АРМом. Также мобильным АРМом обеспечивают централизованную бригаду при централизованном обслуживании станционных устройств.

Для организации АРМ ШН рекомендуется использовать следующий набор аппаратных средств:

• Стационарный АРМ ШН:

1. персональные компьютеры типа IBM Pentium III (4) с мониторами 17’’, RAM-256 Mb, HDD 20Gb, Ethernet 10/100-Base-TX;

2. клавиатура, манипулятор «Мышь»;

3. операционная система Windows XP.

• Мобильный АРМ ШН - мобильные компьютеры (типа Notebook). Допускается использование любого Notebook, построенного на базе IBM Pentium III (4), имеющего сетевую карту Ethernet 10/100-Base-TX и с установленной операционной системой Windows XP [1].

2.2.2 Линейный концентратор информации ЛКИ

ЛКИ предназначен для сбора, накопления и передачи информации от устройств КДСТ. ЛКИ осуществляет накопление базы данных событий и измерений и передает ее на АРМ ШНС, в вышестоящие системы диагностики и при необходимости отображает на пульт-табло ДСП, управляя лампами с помощью контроллеров КДСТ-РЛ.

ЛКИ обеспечивает решение следующих задач:

• прием диагностической информации о сигнальных точках и результатов измерений от перегонного оборудования;

• выдачу команд на отображение информации о занятости блок-участков и состоянии переездов на пульт-табло ДСП;

• выполнение диагностических алгоритмов по обработке результатов измерений;

• сохранение информации, и ее отображение на видеомониторе;

• передача диагностической информации о состоянии устройств сигнальных точек и результатов измерений на вышестоящие уровни.

ЛКИ представляет собой PC-совместимый промышленный компьютер с программным обеспечением на базе операционной системы реального времени QNX. ЛКИ поставляется изготовителем в собранном виде и состоит из:

• корпус Advantech IPC-6806S;

• плата процессора Advantech PCA-6751;

• память S-DRAM SODIMM PC100 256Mb;

• 2 платы двухпортовые интерфейсов RS-422/485;

• FDD 3,5’’ 1.44 Mb;

• HDD 40Gb;

• комплект кабелей питания и связи.

ЛКИ размещается на постах ЭЦ станций, и устанавливается на полке статива, предназначенной для реле типа НР [2].

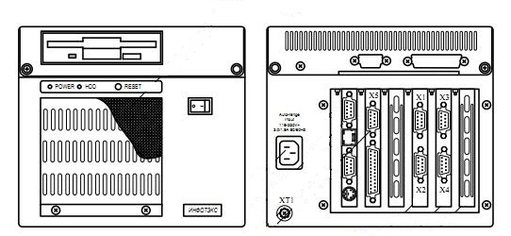

Внешний вид ЛКИ показан на рисунке 2.1

Рисунок 2.1 – Внешний вид ЛКИ

2.2.3 Контроллеры диагностики сигнальной точки КДСТ

КДСТ строится по модульному принципу и включает в себя функциональные контроллеры (ФК) и концентраторы связи, устанавливаемые на перегонах (перегонное оборудование), и ФК и концентраторы связи, устанавливаемые на станциях (станционная часть). Функциональные контроллеры в пределах одного КДСТ устанавливаются на стандартный DIN-рельс и объединяются кабелем питания и связи. Перегонное оборудование КДСТ предназначено для диагностики сигнальной точки числовой кодовой автоматической блокировки (АБ) и переездной сигнализации, а также сбора данных о состоянии блок-участков и переездов на перегоне для систем диспетчерского контроля и управления. Станционное оборудование КДСТ обеспечивает прием информации с сигнальных точек прилегающих перегонов (с перегонного оборудования КДСТ), отображение состояния сигнальных точек на пульт-табло дежурного по станции и передачу собранной информации через ЛКИ в АРМ ШН и системы диспетчерского контроля и централизованной диагностики [1].

Перегонное оборудование КДСТ устанавливается в РШ СТ и переезда. В каждом РШ производится установка DIN-рельса с концентратором КДСТ-СВ и определенным набором ФК. DIN-рельс крепится на правой боковине релейного шкафа со стороны монтажа. Элементы крепления рельса к кронштейнам РШ входят в комплект поставки КДСТ.

Функциональные контроллеры производят сбор, частичную обработку и передачу информации о работе контролируемых объектов на станцию через концентратор связи КДСТ-СВ, в результате чего обеспечивается выполнение следующих функций:

• сбор дискретной информации о состоянии блок-участка (переезда);

• измерение временных характеристик работы кодовой аппаратуры;

• измерение напряжений в контрольных точках сигнальной установки и переезда;

• обнаружение отклонений измеряемых параметров от установленных норм и формирование диагностической информации о неисправностях;

• передача полученной диагностической информации о сигнальной точке и результатов измерений на станцию.

Оборудование КДСТ станционной части устанавливается, как правило, на посту ЭЦ на свободных стативах, при этом кабель связи между ЛКИ и КДСТ-СВ не должен превышать 9,5 м. Данные контроллеры обеспечивают выполнение следующих функций:

• сбор диагностической информации о сигнальной точке и результатов измерений с линейного оборудования КДСТ;

• передача полученной информации в линейный концентратор информации (ЛКИ);

• отображение состояния сигнальных точек на пульт-табло ДСП.

Алгоритм функционирования и процедуры информационного обмена КДСТ с оконечным оборудованием данных определяются программным обеспечением КДСТ.

КДСТ является устройством модульного типа и состоит из конструктивно законченных составных частей – функциональных контроллеров. Базовым является следующий состав КДСТ:

• КДСТ-СВ – концентратор связи станции, СТ или АПС;

• КДСТ-ДС – контроллер обработки дискретных сигналов;

• КДСТ-ФД – контроллер качества питания сигнальной установки;

• КДСТ-АС – контроллер обработки аналоговых сигналов;

• КДСТ-РЛ – контроллер управления свечением ламп на табло дежурного по станции по командам ЛКИ.

Назначение контроллеров следующее:

• концентратор КДСТ-СВ в режиме работы перегонного концентратора предназначен для обмена данными с функциональными контроллерами СТ и АПС, передачи данных по линии связи на станционный концентратор КДСТ-СВ. Максимальное количество функциональных контроллеров, подключаемых к одному КДСТ-СВ-14;

• концентратор КДСТ-СВ в режиме работы станционного концентратора предназначен для обмена информацией с перегонными концентраторами КДСТ-СВ и передачи этой информации на ЛКИ. Максимальное количество перегонных концентраторов КДСТ-СВ, подключаемых к одному станционному КДСТ-СВ-32;

• контроллер КДСТ-РЛ предназначен для управления лампами (или светодиодами) табло дежурного по станции по командам ЛКИ в соответствии с принимаемой от СТ информацией. Максимальное количество контроллеров КДСТ-РЛ, подключаемых к одному станционному КДСТ-СВ-4. Максимальное количество ламп, подключаемых к одному контроллеру КДСТ-РЛ-16;

• контроллер КДСТ-ДС предназначен для сбора и обработки дискретной информации от объектов сигнальной точки, которые необходимо контролировать, и ее передачи в концентратор КДСТ-СВ. КДСТ-ДС обеспечивает определение состояния контролируемых объектов (включено/выключено), подключенных к цифровым входам, а также измеряет временные параметры работы кодовой аппаратуры. Измерение времени между событиями (изменениями состояний контролируемых реле) производится на станции с помощью программного обеспечения АРМ ШН;

• контроллер КДСТ-АС предназначен для измерения на сигнальной точке действующего значения переменного напряжения или постоянного напряжения без учета знака в одном из заданных диапазонов, обработки полученных данных и передачи в концентратор КДСТ-СВ;

• контроллер КДСТ-ФД предназначен для контроля качества питания сигнальной установки путем измерения напряжения сети 220 В 50 Гц (ПХ-ОХ), фиксации отклонения измеренного напряжения от нормы и передачи данной информации в концентратор КДСТ-СВ. Концентратор связи КДСТ-СВ может применяться как в составе станционного, так и в составе перегонного оборудования. Режим работы КДСТ-СВ устанавливается с технологического пульта при проведении пусконаладочных работ. На станционном уровне СДТС-АПС устанавливаются КДСТ-СВ и КДСТ-РЛ. К перегонному оборудованию СДТС-АПС относятся КДСТ-СВ, КДСТ-ДС, КДСТ-АС и КДСТ-ФД [1].

В состав КДСТ станционного уровня может входить несколько КДСТ (в зависимости от количества отдельных линий связи с перегонным оборудованием). В состав каждого КДСТ входит 1 концентратор КДСТ-СВ и до 4 контроллеров КДСТ-РЛ. В состав КДСТ одной сигнальной точки или переезда входит концентратор связи

КДСТ-СВ и несколько функциональных контроллеров (КДСТ-ДС, КДСТ-АС, КДСТ-ФД).

Комплектация КДСТ различными ФК является переменной и устанавливается в соответствии с проектом. Для упрощения процесса производства и проектирования выпускаются законченные варианты исполнения КДСТ.

Функционирование КДСТ включает в себя:

• сбор информации, измерение параметров объектов ЖАТ сигнальных точек и переездов перегонными функциональными контроллерами;

• обработку результатов измерений в соответствии с алгоритмами работы функциональных контроллеров;

• передачу информации об измеренных параметрах концентратору связи сигнальной точки КДСТ-СВ по интерфейсу RS-485;

• передачу информации от перегонных концентраторов КДСТ-СВ на станционный концентратор КДСТ-СВ по линии ДСН (или выделенной физической линии связи);

• передачу информации от станционного концентратора КДСТ-СВ на ЛКИ по интерфейсу RS-485;

• передачу от ЛКИ на КДСТ-РЛ команд управления лампами пульта-табло ДСП на основной и смежной станциях;

• накопление базы данных событий и измерений в ЛКИ и передача этой базы данных в АРМ ШН и в системы вышестоящих уровней;

• отображение информации, результатов измерений, ведение мониторинга контролируемых средств ЖАТ на станционном АРМ ШН.

• сбор информации, измерение параметров объектов ЖАТ сигнальных точек и переездов перегонными ФК;

• обработку результатов измерений в соответствии с алгоритмами работы функциональных контроллеров;

• передачу информации об измеренных параметрах концентратору связи сигнальной точки КДСТ-СВ по интерфейсу RS-485;

• передачу информации от перегонных концентраторов КДСТ-СВ на станционный концентратор КДСТ-СВ по линии ДСН (или выделенной физической линии связи);

• передачу информации от станционного концентратора КДСТ-СВ на ЛКИ по интерфейсу RS-485;

• передачу от ЛКИ на КДСТ-РЛ команд управления лампами пульта-табло ДСП на основной и смежной станциях;

• накопление базы данных событий и измерений в ЛКИ и передача этой базы данных в АРМ ШН и в системы вышестоящих уровней;

• отображение информации, результатов измерений, ведение мониторинга контролируемых средств ЖАТ на станционном АРМ ШН.

2.2.4 Пульт технологический ПТ-03

Пульт технологический ПТ-03 используется для работы в качестве терминального устройства ввода и мобильного средства отображения информации при работах, проводимых непосредственно на сигнальной точке, например, при техническом обслуживании или устранении отказов автоблокировки, а также при проведении пусконаладочных работ. Питание ПТ-03 осуществляется от концентратора связи КДСТ-СВ. Обмен данными между пультом ПТ-03 и КДСТ-СВ осуществляется по стандартному интерфейсу RS-232 [1].

2.3 Проектирование системы диагностики технических средств автоблокировки и переездной сигнализации СДТС-АПС

На основании технического задания и путевого плана перегона проводятся проектно-изыскательские работы, определяющие количество, тип, размещение КДСТ на оборудуемых СДТС‑АПС сигнальных точках.

В состав рабочего проекта входят: путевой план перегона (при необходимости), принципиальные и монтажные схемы сигнальной точки с подключенными функциональными контроллерами КДСТ. Необходимо произвести назначение адресов концентраторов КДСТ‑СВ в РШ на СТ и АПС. В рабочем проекте необходимо предусмотреть раздел связи, учитывающий организацию линий связи в системе диагностики с учетом удаленности объекта диагностирования от центрального поста, ее увязку с вышестоящими уровнями, объем передаваемой информации.

Заключительным этапом проектирования является адаптация программного обеспечения АРМ ШНС и ЛКИ, составление спецификации оборудования, изделий и материалов, сметной документации.

2.4 Организация связи

2.4.1 Связь с перегонными КДСТ

Передача информации между перегонными и станционными концентраторами КДСТ осуществляется по двухпроводной линии связи по цепи ДСН.

Расстояние между станцией и наиболее удаленной сигнальной точкой не должно превышать 30 км.

Физические цепи симметричных кабелей связи, используемые для передачи информации КДСТ в полосе частот 300 – 5000 Гц должны удовлетворять следующим требованиям:

• электрическое сопротивление изоляции

• для кабелей типа СБПУ, ТП не менее 5000 МОм/км;

• для кабелей типа ТЗ, МК не менее 10000 МОм/км;

• омическая асимметрия двух жил, образующих физическую

• цепь, не более, Ом:

, (2.1)

где l - протяженность кабельной цепи, км;
