Рисунок 4.1 – Скоростные характеристики двигателя. Опыт №1

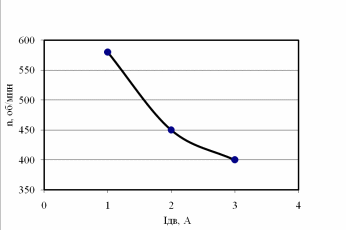

Рисунок 4.2 – Скоростные характеристики двигателя. Опыт №2

4.2 Лабораторная работа №2

Расчет и построение характеристик вращающего момента и к.п.д. тягового двигателя.

Цель работы: построить зависимость вращающего момента от тока ;

определить потери в двигателе и построить зависимость (КПД) ;

Зависимость к.п.д. от тока двигателя описывается формулой



, (4.3)



где – суммарные потери в двигателе.

Как уже было сказано выше, все потери в двигателе и генераторе компенсируются за счет мощности, отда­ваемой ЛГ и ВДМ



. (4.4)



Запишем это уравнение, как разность потерь в двигателе и генераторе, и решая оба уравнения совместно, получаем



. (4.5)

Учитывая, что машины (Д и Г) однотипные, а так же установленное ра­нее положение о том, что ЛГ компенсирует магнитные, механические и до­бавочные потери в двигателе, можно записать следующее выражение



. (4.6)



Зависимость вращающего момента от тока двигателя описывается следующей формулой:

, (4.7)



где – мощность реализуемая на валу двигателя

Содержание работы: Включив схему, устанавливаем номинальное напряжение на двигателе с помощью линейного генератора. Изменяя ток ВДМ и поддерживая по­стоянным с помощью ЛГ, зафиксируем следующие значения:

  • напряжение линейного генератора – ;

  • ток линейного генератора – ;

  • ток двигателя – ;

  • число оборотов – .

Результаты измерений и расчетов занесём в таблицу 4.2

По результатам расчетов построим характеристики

Таблица 4.2

№ опыта

UЛГ, В

IЛГ, А

IД, А

UK, В

n, об/мин

, Вт

 КПД

P, Вт

М, кгм

1

4

1,15

0,75

35

760

1,3

0,9504

22,5

0,028

2

15

1,1

1,45

35

370

2,25

0,9557

43,5

0,11

3

22

1,05

2

35

240

3,05

0,9564

60

0,26

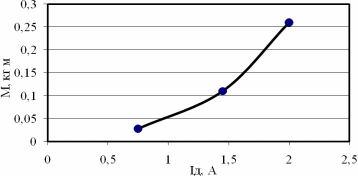

Рисунок 4.3 – Зависимость вращающего момента от тока двигателя

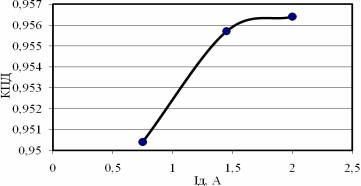

Рисунок 4.4 – Зависимость к.п.д. от тока двигателя























5 ОРГАНИЗАЦИЯ БЕЗОПАСНОСТИ ТРУДА ПРИ ОБСЛУЖИВАНИИ УЧЕБНОГО ЛАБОРАТОРНОГО СТЕНДА В ЛАБОРАТОРИИ КАФЕДРЫ «ЛОКОМОТИВЫ»



На кафедре «Локомотивы» проводится планомерная работа по улучшению образовательного процесса, который должен обеспечивать безопасную организацию условий труда и производственного быта в соответствии с нормативными документами по охране труда. Любое предприятие ставит на первое место приоритет жизни и здоровья работников в производственной сфере деятельности.

Безопасные условия труда работников железнодорожного транспорта во многом зависят от обеспечения безопасности движения на железных дорогах. Выполнение многих технических и технологических операций на железнодорожном транспорте выполняются в зоне повышенного риска – зоне движения поездов.

Средством достижения этой цели является реализация обществом знаний и умений, направленных на уменьшение в технической сфере физических, химических, биологических и иных негативных воздействий до максимально допустимых значений. Всё это и определяет совокупность знаний, входящих в науку безопасности жизнедеятельности, а также место БЖД в общей области знаний – экологии техносферы.

БЖД ставит и изучает основные вопросы, которые отражены в разделах:

– человек и техносфера;

– опасность технических систем и защита от них;

– чрезвычайные ситуации;

– управлению безопасностью жизнедеятельности.

Чрезвычайная ситуация (ЧС) – состояние, при котором в результате возникновения источника чрезвычайной ситуации на объекте, определённой территории или акватории нарушаются нормальные условия жизни и деятельности людей, возникает угроза их жизни и здоровью, наносится ущерб имуществу населения, народному хозяйству и окружающей природной среде.

Под источником и причиной чрезвычайной ситуации понимается опасное природное явление, авария или опасное техногенное происшествие, широко распространённые инфекционные заболевания людей, сельскохозяйственных животных и растений, а также применение современных средств поражения, в результате чего происходит или возникает чрезвычайная ситуация.

Чрезвычайные ситуации могут быть классифицированы по значительному числу признаков. Так, по происхождению ЧС, можно подразделить на ситуации техногенного, антропогенного и природного характера.

5.1 Порядок выполнения работ на лабораторном оборудовании

Закон «Об основах охраны труда в Российской Федерации» определяет права и устанавливает гарантии работника (студента) на труд в условиях выполнения работ на техническом оборудовании, соответствующих требованиям охраны труда, определяет обязанности работодателя и работника по обеспечению безопасных условий и охраны труда. Согласно законодательства работник (студент) имеет право на:

– рабочее место, соответствующее требованиям охраны труда;

– обязательное медицинское страхование от несчастных случаев в соответствии с законодательством;

– получение информации от руководителя занятий и заведующего лабораторией, соответствующих государственных органов и общественных организаций об условиях и охране труда на рабочем (учебном) месте, о существенном риске нанесения вреда здоровью, а также о мерах защиты от воздействия поражающих, вредных или опасных производственных факторов;

– отказ от выполнения работ в случае возникновения опасности для его жизни и вреда здоровью вследствие нарушения требований охраны труда, за исключением случаев, предусмотренных Федеральными законами, до выявления и устранения такой опасности;

– обеспечение средствами индивидуальной и коллективной защиты работников (студентов) в соответствии с требованиями охраны труда за счет средств работодателя;

– профессиональную переподготовку в случае изменения конструкции в лабораторном стенде, если эти изменения повлекут за собой нарушения требований охраны труда;

– личное участие или участие через своих учебных руководителей в рассмотрении вопросов, связанных с обеспечением безопасных условий труда в процессе труда и обучения на его рабочем месте и расследовании происшедшего с ним несчастного случая или его профессионального заболевания.

Установленная продолжительность учебного времени студентов в неделю в ДВГУПС не может превышать 36 часов при шестидневной учебной неделе с одним выходным и одним сокращенным днями. Лабораторная работа проводится только в дневное время суток с 805 до 1800. В данном процессе запрещено применение труда лиц моложе восемнадцати лет, а так же лиц, которым указанные работы противопоказаны по состоянию их здоровья.

Сверхурочные работы, как правило, не допускаются. Сверхурочными считаются работы сверх установленной нормы продолжительности рабочего времени. Они допускаются лишь в исключительных случаях, не противоречащих трудовому законодательству и предусмотренных инструкцией по безопасности труда на предприятии.

5.2 Обеспечение безопасности труда студентов при выполнении работы на лабораторном стенде

Студент обязан:

– соблюдать требования техники безопасности и охраны труда;

– уметь и правильно применять средства индивидуальной и коллективной защиты;

– проходить обучение безопасным методам и приемам выполнения работ, инструктаж по технике безопасности и охране труда, стажировку на рабочем месте и проверку знаний требований техники безопасности и охраны труда;

– немедленно извещать своего руководителя дисциплины «Тяговые электрические машины», заведующего лабораторией или заведующего кафедрой «Локомотивы» о любой ситуации, угрожающей жизни и здоровью людей, о каждом несчастном случае, произошедшем в лаборатории, или об ухудшении состояния своего здоровья, в том числе о проявлении признаков острого профессионального заболевания;

– проходить обязательные предварительные и периодические (в течение образовательного или рабочего процесса) медицинские осмотры (обследования).

В ходе образовательного процесса в лаборатории кафедры «Локомотивы» возникают опасные и вредные производственные факторы, угрожающие жизни и здоровью студентов и учебного персонала. Поражение электрическим током – опасный фактор, наличие риска воздействия его на человека. Последствия поражения электрическим током могут иметь летальный исход, в зависимости от степени и длительности его воздействия. В проектируемом стенде имеются силовые установки и агрегаты, эксплуатация которых требует повышенных мер безопасности и специальной квалификации обслуживающего и учебного персонала. Помимо того, одно из основных направлений деятельности лабораторного стенда – установка, наладка и обслуживание систем, обеспечивающих безопасное электроснабжение оборудования. Тема электробезопасности подробно отражена в тексте первичного инструктажа и в инструкциях по охране и безопасности труда в лаборатории. Студенты и руководители занятий имеют чёткое представление об опасности поражения электрическим током. Проводятся регулярные проверки изоляции в сетях и потребителях тока, проверка защитных заземлений, проводятся технические осмотры, текущие и средние ремонты электрических установок.

Наличие целого комплекса опасных и вредных факторов, связанных с производством, требует к себе комплексного подхода и соблюдения законодательства по охране труда.

5.3 Защита от возникновения механических травм у студентов

К средствам защиты от получения механических травм относятся оградительные устройства, средства автоматического контроля и сигнализации, знаки безопасности. Предохранительные защитные средства предназначены для автоматического отключения агрегатов и машин при отклонении какого-либо пара­метра, характеризующего режим работы оборудования, за пределы допустимых значений.

Блокировочные устройства препятствуют проникновению человека в опасную зону либо во время нахождения его в этой зоне устраняют опасный фактор.

Механическая блокировка представляет собой систему, обеспечивающую связь между ограждением и пусковым устройством. При снятом ограждении с установки, невозможность запустить его в действие.
