а, b - коэффициенты, значения которых следует принимать по [6, табл.3].

Градусо-сутки отопительного периода определяют по формуле (1.2)

ГСОП = (t_в – t_от) Z_от, (1.2)

где Z_от  средняя продолжительность относительного периода, со среднесуточной температурой воздуха ниже или равной +8^°С,

Z_от = 220 сут.;

оптимальная температура внутреннего воздуха t_в – 20-22⁰С;

t_от средняя температура отопительного периода, ⁰С, t_ht.= минус 2,3С.

ГСОП  (20 – (– 2,3))∙220 5662 С-сут.

R_о^тр = 0,00035∙5662+1,4 = 3,08 (м²·С)/Вт.

Составляем уравнение для расчета R₀ по формуле (1.3):

= R_о^тр , (1.3)

где α_н – коэффициент теплоотдачи наружной поверхности ограждающей конструкции равный 23 Вт/(м²·⁰С) по [6, табл.6]

α_в – коэффициент теплоотдачи внутренней поверхности ограждающей конструкции, Вт/(м²·⁰С), равный 8,7;

- толщина слоя ограждения, м;

– коэффициент теплопроводности материала, Вт/(м⁰С);

отсюда определяется толщина утепляющего слоя:

R₀ = 0,114943+0,1302+0,043478+0,0229+0,0459 = 0,354 Вт/ м^2оС

_утепл = (R_о^тр- R_о)· λ_утепл. = (3.08 - 0,354)·0,046 = 0,125м

Принимаем толщину утеплителя 130 мм

1.9 Генеральный план

Генеральный план разработан в соответствии с функциональным процессом, учтены направлением и скоростью ветра, инсоляцией помещений, противопожарными требованиями, требованиями комфортности проживания и качества градостроительных решений в увязке с существующей застройкой и окружающей средой. Ориентация здания обеспечивает нормативную инсоляцию.

Защита от шума обеспечивается нормативным удалением от проезжей части и посадкой зеленых насаждений.

Архитектурно-планировочное решение соответствует функциональному зонированию, принятому в данном проекте застройки. Расположение входов и подъездов запроектировано с внутрирайонного проезда.

Стоянки для машин расположены в уширении проезда. Вертикальная планировка запроектирована в увязке с прилегающей территорией с учетом организации нормального отвода атмосферных осадков и оптимальной высоты привязки зданий.

Благоустройство участка для прогулок ведется согласно данному проекту.

Комплекс работ по благоустройству включает:

- устройство асфальтобетонных проездов и проходов;

- устройство площадок для отдыха взрослых и игр детей;

- устройство хозяйственных площадок;

- устройство парковочных мест;

- посадку деревьев и кустарников.

Малые архитектурные формы смотреть рисунки прилиложение Т.

В качестве плодородного слоя для газонов использован существующий почвенный покров с организацией его хранения в процессе строительства.

Существующие зеленые насаждения сохранены в процессе строительства.

Поверхность площадки сравнительно ровная с общим уклоном в юго-восточном направлении.

Инженерные сети здания подключены к централизованным городским сетям.

1.9.1Технико-экономические показатели планировки проектируемого здания

Оценку экономичности планировки здания производят по основным показателям: площади застройки, жилой, вспомогательной и общей площади, строительному объёму и относительным показателями К₁ и К₂.

П_З – площадь застройки, площадь сечения по внешнему обводу на уровне цоколя.

П_Ж – жилая площадь как сумма площадей всех жилых комнат.

П_В – вспомогательная площадь, подсобная площадь равная сумме площадей кухни, передней ванной, уборной, хозяйственных кладовых, встроенных шкафов.

Q_Н – строительный объём надземной части, равный произведению площади горизонтального сечения на уровне первого этажа, выше цоколя, на полную высоту здания от уровня чистого пола первого этажа до верхней плоскости чердачного утеплителя.

Q_П – строительный объём подземной части здания как произведение площади сечения на уровне первого этажа выше цоколя на высоту от чистого пола первого этажа до пола подвала и цокольного этажа. При отсутствии подвала объём подземной части не учитывать.

Полный объём здания равен сумме Q_Н+Q_П.

Относительные показатели:

(1.4)

Коэффициент рациональности планировочных решений. В типовых решениях: ;

(1.5)

Коэффициент рациональности использования объёма на единицу жилой площади. м³/м².

Подсчитывается стоимость здания по укрупнённым ценам 1м² общей площади, которая устанавливается планирующими организациями администрации городов и рынком жилья.

Экономические показатели сводятся в таблицу Х 2 приложения Х.

2. РАСЧЕТНО-КОНСТРУКТИВНОЕ

ПРОЕКТИРОВАНИЕ

2.1. Общие сведения

Расчетно-конструктивная часть проектируемого здания разработана в соответствии с требованиями СП 20.13330.2011 "Нагрузки и воздействия", СП 63.13330.2012 "Бетонные и железобетонные конструкции", СП 14.13330.2014 "Строительство в сейсмических районах".

Объемно-планировочные и конструктивные решения здания, а также природно-климатические условия строительства приведены в разделе «Архитектурные решения» настоящего дипломного проекта.

2.1.1. Расчетные предпосылки

По заданию на проектирование необходимо выполнить расчет плиты перекрытия типового этажа двух секционного блока здания, с использованием ПК ЛИРА-САПР 2013.

2.2. Конструктивная схема плиты перекрытия

Монолитная плита перекрытия имеет размеры в осях 37,7х12м, опирание в осях «1-13» и «А-В» на стены монолитные железобетонные, толщиной 200мм. Толщина плиты перекрытия 200мм. Материал для плиты принят: бетон класса В25, жесткость с понижающим коэффициентом 0.3 для учета ползучести бетона, арматура класса А400. Плита сгенерирована конечными элементами тип 44. Тип армирования - оболочка. Общий вид схемы плиты, выполненный в ЛИРА представлен на рисунке 2.1.

Рисунок 2.1 - общий вид плиты перекрытия типового этажа двухсекционного блока здания

2.3. Сбор нагрузок

Сбор нагрузок на плиту перекрытия представлен в таблице 2.1 приложение А

Загружение 1. Собственный вес конструкций – данный тип нагрузки назначается с учетом весов масс, заданных в жесткостных характеристиках. Задается программой автоматически при объемном весе равном 25 кН/м³, для пластин, в виде равномерно распределенной нагрузки.

Загружение 2. Вес конструкции пола в соответствии с планом полов типового этажа. Нагрузка прикладывается как равномерно-распределенная на пластины вдоль оси «Z».

Загружение 3. Вес перегородок – задаем равномерно, на всю плиту значение 0,5 кПа, согласно СП 20.13330.2011 п.8.2.2.

Загружение 4-9. Полезная равномерно распределенная нагрузка не менее 1,5 кПа согласно СП 20.13330.2011, задается полосовым расположением нагрузки (через пролет) вдоль и поперек здания, а также в шахматном порядке.

Рисунок 2.2 – полосовое загружение через пролет кратковременной нагрузкой вдоль здания

Рисунок 2.3 – полосовое загружение через пролет кратковременной нагрузкой поперек здания

Рисунок 2.4 – загружение в шахматном порядке через пролет кратковременной нагрузкой поперек здания

2.3.1. Сочетание нагрузок

Расчет плиты по предельным состояниям первой и второй группам выполняется с учетом неблагоприятных сочетаний нагрузок, которые задаются при помощи таблицы расчетных сочетаний нагрузок в ЛИРЕ. Указываются вид нагружения, взаимоисключающие нагружения для кратковременной нагрузки, уточняются коэффициенты надежности по нагрузке согласно СП 20.13330.2011 смотреть рисунок 2.5; 2.6.

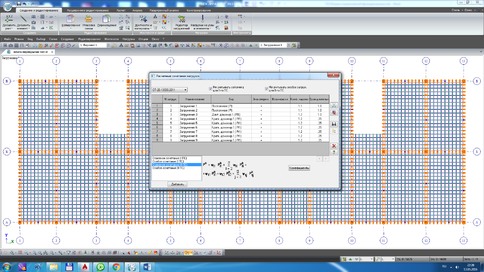

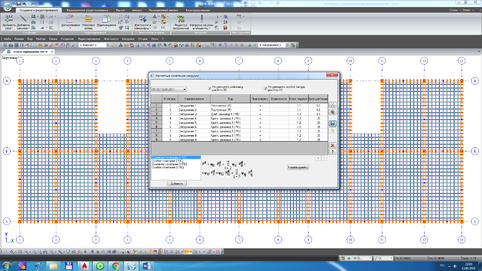

Рисунок 2.5 Основное расчетное сочетание нагрузок

Рисунок 2.6 Основное расчетное сочетание нагрузок

2.4. Результаты расчета

При заданных жесткостных параметрах пластин и параметрах назначенных материалов, ПК ЛИРА позволяет выполнить расчет по деформациям и усилиям в элементах плиты, и в автоматическом режиме подобрать площади арматуры.

Определение армирования осуществляется на базе нормативных данных, которые содержат сведения о расчетных характеристиках арматуры и бетона, диаметрах и площадях арматурных стержней и т.п.

Подбор арматуры (отдельно продольной и поперечной) выполняется на следующие усилия: My, Qx, Qy – для оболочек. Результаты расчета – деформации в плите, усилия, подобранная арматура, представлены в виде изополей на рисунках 2.7 – 2.17.

Рисунок 2.7 – загружение 1 по рсн. Максимальный прогиб 0,84 мм

Рисунок 2.8 – загружение 1 по рсн. Изгибающий момент му (-0,748тм/м; 0,99тм/м)

Рисунок 2.9 – загружение 2 по рсн. Изгибающий момент му (-0,656тм/м; 0,868тм/м)

Рисунок 2.10 – загружение 1 по рсн. Изгибающий момент qу (-5,2т/м; 14,5т/м)

Рисунок 2.11 – загружение 2 по рсн. Изгибающий момент qу (-4,55т/м; 12,7т/м)

Рисунок 2.12 – загружение 2 по рсн. Изгибающий момент qх (-15т/м; 16,2т/м)

Рисунок 2.13 – загружение 1 по рсн. Изгибающий момент qх (-17,1т/м; 18,5т/м)

Рисунок 2.14 – схема армирования по оси х (верхняя грань)
