Фундаментные балки – монолитные железобетонные из бетона класса В15, марка по морозостойкости F150 с рабочей арматурой класса А400 (АIII).
Каркас:
Колонны – монолитные железобетонные сечением 400х400 мм из бетона класса В25, марка по морозостойкости F75 с рабочей арматурой класса А400 (АIII).
Ригели – монолитные железобетонные сечением 400х400мм из бетона класса В25 с рабочей арматурой класса А400 (АIII).
Балки перекрытия – монолитные железобетонные сечением 300х300 мм из бетона класса В25 с рабочей арматурой класса А400 (АIII).
Плиты перекрытии – монолитные железобетонные толщиной 120 мм из бетона класса В25 с рабочей арматурой класса А400 (АIII).
Стены подвала – монолитные железобетонные толщиной 300 мм из бетона класса В15, марка по морозостойкости F100 с рабочей арматурой класса А400 (АIII).
Наружные стены – самонесущая кладка из мелких керамзитобетонных камней 1850кг/м3 марки М50 на растворе М50 толщиной 290мм с утеплением.
Крыша плоская совмещенная.
Покрытие кровли из двух слоев наплавляемых рулонных материалов.
3.1.4 Расчетные предпосылки
Инженерные расчеты каркаса здания произведены с использованием свободно распространяемого ПК ЛИРА-САПР 2013.
3.2 Конструктивная схема плиты перекрытия

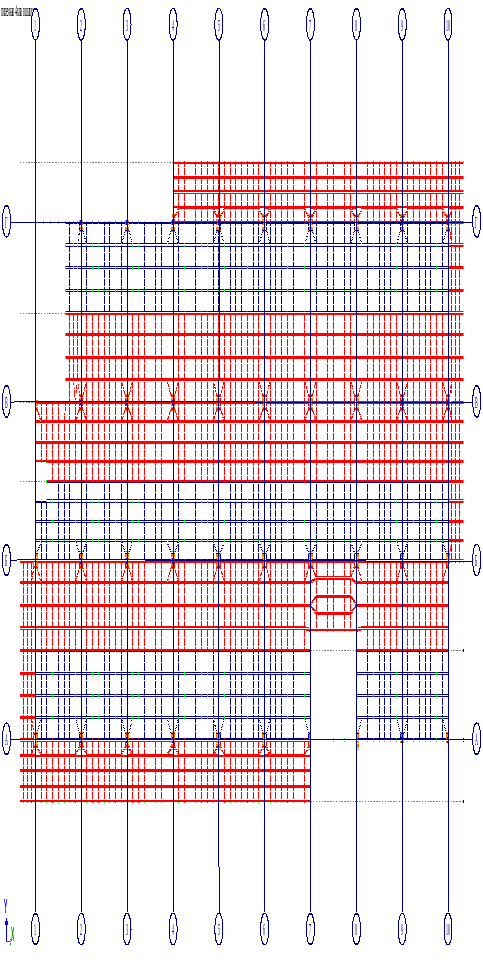

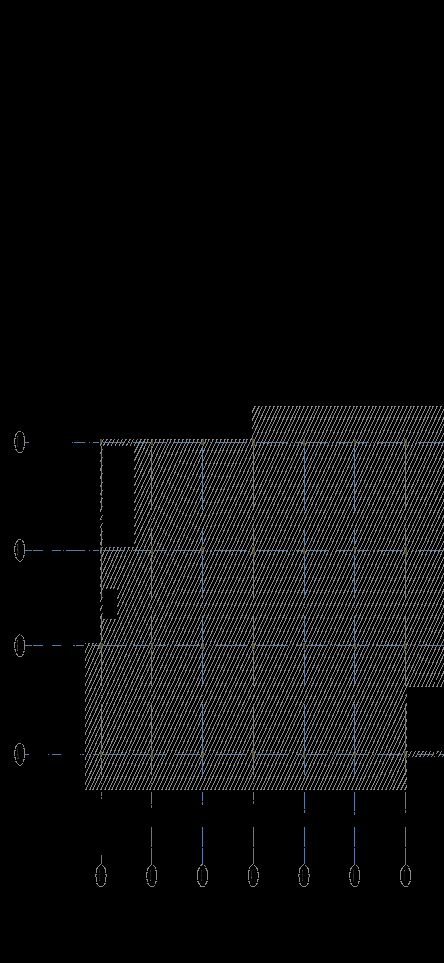

Монолитная плитная перекрытия балочного типа рассчитывается по балочной схеме полосой в погонный метр. План перекрытия представлен на рисунке 3.1. Общий вид схемы в ПК ЛИРА-САПР 2013 представлен на рисунке 3.2.
Заданы балки сечением 400х400 мм, бетон класса В25, жесткость с понижающим коэффициентом 0.3 для учета ползучести бетона, арматура класса А400. Тип армирования – стержень с симметричным расположением арматурных стержней.
Плита перекрытия толщиной 120 мм, бетон класса В25, жесткость с понижающим коэффициентом 0.3 для учета ползучести бетона, арматура класса А400. Тип армирования – оболочка.
В местах сопряжения колонн сечением 400х400 мм с плитой перекрытия заданы абсолютно жесткие тела для предотвращения возникновения пиковых значений по осям колонн.
Учтена поэтажность схемы при помощи жестких вставок для пластин.
3.3 Сбор нагрузок
3.3.1 Принятые загружения
Загружение 1
Собственный вес конструкций – задается программой автоматически при объемном весе равном 25 кН/м3, для пластин в виде равномерно распределенной нагрузки, для стержней – линейной нагрузки.
Загружение 2
Вес конструкции пола и подвесного потолка – так как исходными данными конструкция пола и подвесного потолка не представлены, предварительно принимаем их вес в виде равномерного загружения по плите 2 кН/м2.
Загружение 3
Вес стенового заполнения -
- Задается по контуру плиты перекрытия.
Загружение 4
Вес временных перегородок – задаем равномерно на плиту 0,5 кПа согласно СП 20.13330.2011 п.8.2.2.
Загружение 5
Полезная равномерно распределенная нагрузка для залов торговых не менее 4 кПа согласно СП 20.13330.2011 табл. 8.3, 4г).
Загружение 6
То же, с полосовым расположением нагрузки, как показано на рисунке 3.3, для выявления максимальных прогибов.
3.3.2 Расчетные сочетания нагрузок

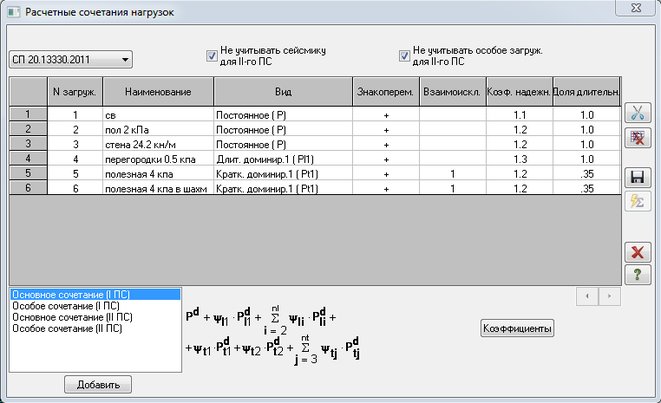

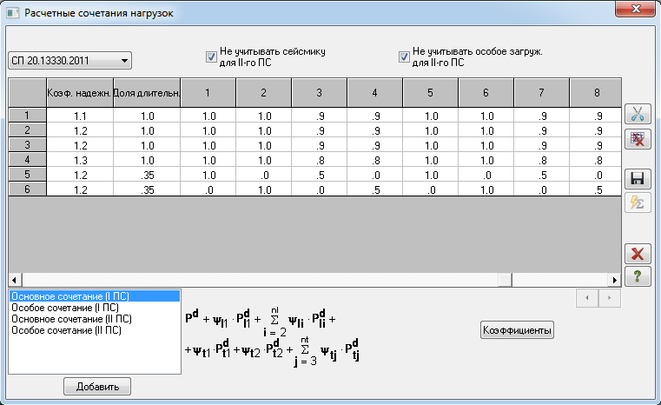

Расчетные сочетания задаются при помощи таблицы расчетных сочетаний нагрузок. Указываются вид нагружения, взаимоисключающие нагружения, уточняются коэффициенты надежности по нагрузке согласно СП 20.13330.2011 (см. рисунок 3.4).
3.4 Результаты расчета
При заданных жесткостных параметрах и параметрах материалов ПК ЛИРА-САПР 2013 производит расчет не только деформаций и усилий в элементах, но и сразу выполняет подбор необходимой арматуры согласно расчетным сочетаниям нагрузок. Результаты расчета – деформации в плите, усилия, подобранная арматура плиты перекрытия и балок, представлены в виде изополей/мозаек/эпюр в [Приложение Ю, рисунок 1-19]
Рисунок 3.4 Таблица РСН
Заключение
По результатам расчета и подбора арматуры в железобетонных элементах принимаем следующее армирование:
-
плита перекрытия: верхняя арматура основная - 10 А400 шаг 200 мм, дополнительная - 14 А400 шаг 100 мм (схема установки см. на рисунке 3.31), нижняя арматура основная - 10 А400 шаг 200 мм, дополнительная - 14 А400 шаг 200 мм (схема установки см. на рисунке 3.32);
-
балки: симметричное армирование - 432 А400, поперечная арматура – конструктивно 28 А240 с шагом 120 мм на приопорных участках (L/4) и 300 мм в пролетных.
Техника безопасности при производстве кровельных работ
Общие положения. При выполнении строительных и ремонтных кровельных работ необходимо предусмотреть следующие мероприятия:
- по созданию условий для безопасного и безвредного выполнения работ для работающих и для окружающих;
- по пожарной безопасности;
- по достаточному освещению строительной площадки, проходов, проездов и рабочих мест.
Кровельные работы могут самостоятельно выполнять только лица, достигшие 18 лет. Работающий должен иметь специальную одежду, нескользящую обувь, предохранительный пояс при работе на мокрой кровле независимо от ее уклона и на сухой при уклоне более 20 % - надежно закрепляемые переносные стремянки шириной 30 см с нашивными планками.
Руки должны быть защищены рукавицами из плотной ткани.
Запрещено выполнять кровельные работы при ветре, достигающем 6 баллов и более, при густом тумане, грозе и ливневом дожде.
Приступать к устройству кровли можно только после проверки надежности несущих и ограждающих конструкций крыши.
При работе на плоских крышах с уклоном 10 % устанавливают временные перильные ограждения высотой 100 мм из бортовой доски 25х 180 мм.
Если уклон крыши более 25 % или крыша мокрая, или покрытая инеем, должны применяться дополнительные ходовые мастики шириной не менее 300 мм, устраиваемые из двух досок, закрепленных планками. Во время работы проверяют надежность закрепления планок.
Если уклон крыши более 33 % или работы ведутся на свесах крыши с любым уклоном без ограждений, поверх курток необходимо застегнуть предохранительные пояса, а страховые веревки закрепить за надежные элементы крыши.
Все приспособления, предназначенные для безопасного и удобного ведения кровельных работ, должны отвечать требованиям, изложенным в соответствующем ГОСТ.
Разрешается складировать материал на крыше на специальных поддонах, закрепляемых за обрешетку. По окончании трудового дня материалы и инструменты убирают с покрытия или надежно закрепляют проволокой. Сбрасывать с покрытия материалы и инструменты категорически запрещается. Для оказания первой помощи должна быть аптечка.
Техника безопасности при производстве гидроизоляционных работ. Работающий на варке мастик должен быть одет в специальную одежду, плотно застегивающуюся вокруг шеи, рук и ног, в брезентовые рукавицы и резиновые сапоги. Для подогревания битумных составов внутри помещений нельзя применять приборы с открытым огнем.
Места для варки или разогрева мастик в емкостях с огневым обогревом необходимо выбирать, соблюдая противопожарные дистанции до зданий и складов материалов. В местах хранения, а также при перевозке и применении разжижителей категорически запрещается курить. Вид разжижителя и растворителя нужно применять только в соответствии с рецептурой.
Доставлять на крышу разогретую мастику нужно только в специальной таре, снабженной плотно закрывающейся крышкой.
Варщик дегтевых составов должен одевать очки закрытого типа, резиновые перчатки и респираторы, предохраняющие от паров и едких газов.
Емкости для варки мастик, разогревания горячих битумов и мастик разрешается наполнять на высоту не более 3/4 их объема. Нельзя загружать в варочные емкости влажные материалы, вызывающие вспенивание и выплескивание горячей мастики.
Техника безопасности при выполнении общестроительных кровельных работ. Рабочий может выходить на крышу для выполнения работ после проверки надежности и исправности любого основания - из железобетонных плит, панелей, стропил или обрешетки.
Работы по устройству карнизных свесов, подвесных желобов, сандриков, поясов, водосточных труб ведутся с подмостей. Балки междуэтажных и чердачных перекрытий, элементы потолков и накат также устраивают с подмостей. Для монтажа строительных конструкций и других частей здания с перекрытиями по балкам последних укладывают настил шириной не менее 0,7 м.
Несчастные случаи при выполнении кровельных работ могут быть исключены, если: инструменты, инвентарь и средства техники безопасности находятся в исправном состоянии; электрическая проводка ко всем видам потребителя тока заземлена; ручной инструмент исправен и применен по назначению; рабочая часть инструмента не имеет трещин, заусенец и подсечек.
Во время работы с гаечным ключом надо применять ключ, отвечающий размеру гайки. Нельзя применять различные прокладки между гранями гайки и ключа.
Рабочие места и проходы не должны загромождаться в целях исключения травматизма, а также должны иметь достаточное освещение. Все отверстия и монтажные проемы в кровле во время работы должны быть заделаны и ограждены. Механизмы и установки при напряжении 36 В должны быть заземлены.
Техника безопасности при обработке металлов для устройства стальной кровли. При использовании различных режущих элементов механического оборудования нужно быть очень внимательным: напильники нужно держать только двумя руками, предварительно зажав обрабатываемую деталь в тиски; при пользовании ножницами для резки металлов левую руку следует держать подальше от режущих частей, а отрезанный кусок отгибать так, чтобы не поранить правую руку заусенцами. Молоток должен прочно сидеть на рукоятке, чтобы он не соскакивал при ударе.
Техника безопасности при антисептировании древесины. Антисептики - ядовитые вещества, опасные для здоровья человека, поэтому при работе с ними надо соблюдать правила техники безопасности и гигиены труда.
Антисептики, попадающие на незащищенные части тела, вызывают раздражение и заболевание кожи, в связи с чем при выполнении работ по антисептированию необходимо надевать комбинезон, пользоваться защитными очками, респираторами и противогазами. При отсутствии последних можно применять для защиты рта и носа ватно-марлевые повязки.
Просеивание, размельчение и перемешивание сухих антисептиков должно производиться в закрытых ситах. При производстве работ по сухому антисептированию горизонтальных поверхностей накатов необходимо учитывать направление ветра, с тем чтобы пыль препаратов относилась потоком воздуха в противоположную сторону. Нельзя производить антисептирование конструкций, если под ними производятся другие виды работ.
Руки и лицо следует мыть теплой водой после работы и перед едой.
При работе с масляными антисептиками в солнечные дни надо смазывать лицо, шею и руки плотным слоем мази ХИОТ-6, предохраняющей кожу от раздражения при воздействии каменноугольных и нефтяных продуктов. Рабочую одежду хранить вместе с домашней одеждой нельзя.
Питьевую воду и растворы антисептиков нельзя хранить в одинаковых по форме сосудах.
Правила пожарной безопасности. Охрана труда тесно связана с противопожарными мероприятиями, которые должны быть направлены на предупреждение и возникновение пожара, ограничение его распространения, создание условия для успешной эвакуации людей и материальных ценностей из горящего или угрожающего горением помещения, обеспечение возможности успешной локализации и тушения пожара.
Пожар легче предупредить, чем потушить, поэтому необходимо строго соблюдать правила противопожарного режима. Для этого необходимо: содержать в чистоте и порядке рабочее место, осторожно обращаться с огнем, нагревательными приборами и легко воспламеняющимися веществами, необходимо как можно чаще удалять отходы производства, особенно горючие. Счищаемую с кровельных материалов посыпку надо складывать в металлический бачок с крышкой.
Помещение, где производится подготовка рулонных материалов и наклейка, должны хорошо проветриваться. Пролитые на пол горящие растворители нужно тушить пеной из огнетушителя или сухим песком. При вспышке растворителя в посуде ее надо плотно закрыть крышкой.
Хранить растворители, грунтовки и мастики надо в специально отведенных местах.
В связи с высокой температурой варки мастики емкости нужно устанавливать на отведенной для этой цели огражденной площадке, на значительном расстоянии от сгораемых строений. Запасы сырья нужно размещать на расстоянии не менее 5 м от емкости.
В случае воспламенения мастики емкость плотно закрывают несгораемой крышкой, а огонь тушат пеной из огнетушителя или сухим песком, находящимся возле варочных емкостей.
При погрузке и разгрузке запрещается сбрасывать тару с бензином, керосином, мастикой, эмульсией.
