Узлы показаны на рисунке 1.21.
Рисунок 1.21 – Лестница
1.2.9. Кровля и система водоотвода
В зависимости от крыши и климатического района в проекте принимается конструкция кровли. В пролетах длиной 24 м уклон кровли равен 5. В своем проекте я проектирую рулонную кровлю из наплавляемого материала. Полное описание процесса и используемого материала приведено в технологической карте.
В проекте принимается система внешнего водоотвода. Система водоотведения монтируется снаружи, непосредственно на свесах кровли. Наружный водоотвод должен состоять из желобов, водосточных труб и деталей к ним. Трубы должны быть навешены на стену отвесно на расстоянии 200 мм от нее. Отмет наружных водосточных труб должен быть выше верха тротуара (или отмостки) не менее чем на 200 мм.
Расстояние между наружными водосточными трубами должно быть не более 20 м; площадь поперечного сечения водосточных труб необходимо принимать из расчета 1,5 см2 поперечного сечения трубы, на 1 м2 площади крыши

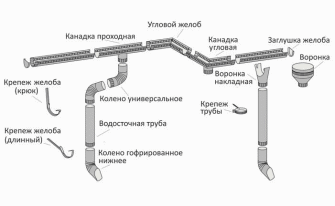

Детали внешних водостоков представлены на рис. 1.23.
Рисунок 1.23 - Детали внешнего водостока
1.2.9. Отделка интерьеров помещений
Отделка кинотеатра заключается в нанесении на стены фактурной штукатурки, на пол укладывается керамическая плитка, на потолках устраиваются подвесные потолки. На входе в кинотеатр устанавливаются двери из ПВХ профиля. Комнаты персонала отделываются жидкими обоями.
1.2.10. технико-экономические показатели объёмно-планировочного решения здания
Показатели, по которым ведется оценка объемно-планировочного решения здания, приведены в таблице 1.18
Таблица 1.18 – Технико-экономические показатели объемно-планировочного решения здания
| Наименование | Ед.изм. | Кол-во |
| Площадь участка | га | 3,04 |
| Площадь застройки | га | 0,18 |
| Площадь асфальтного покрытия | м2 | 9279 |
| Площадь тротуаров | м2 | 6255 |
| Площадь озеленения | м2 | 12066 |
| Коэффициент озеленения | % | 39,69 |
| Коэффициент застройки | % | 5,92 |
