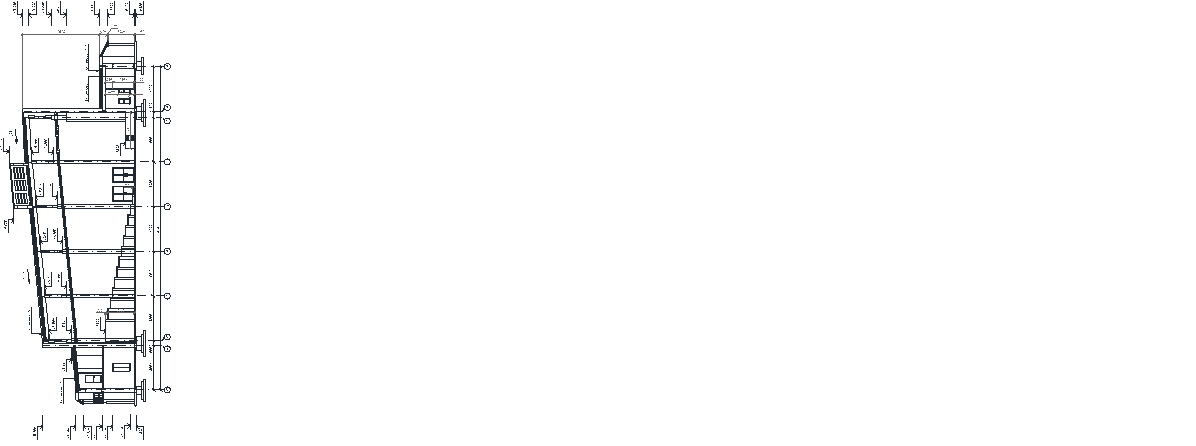

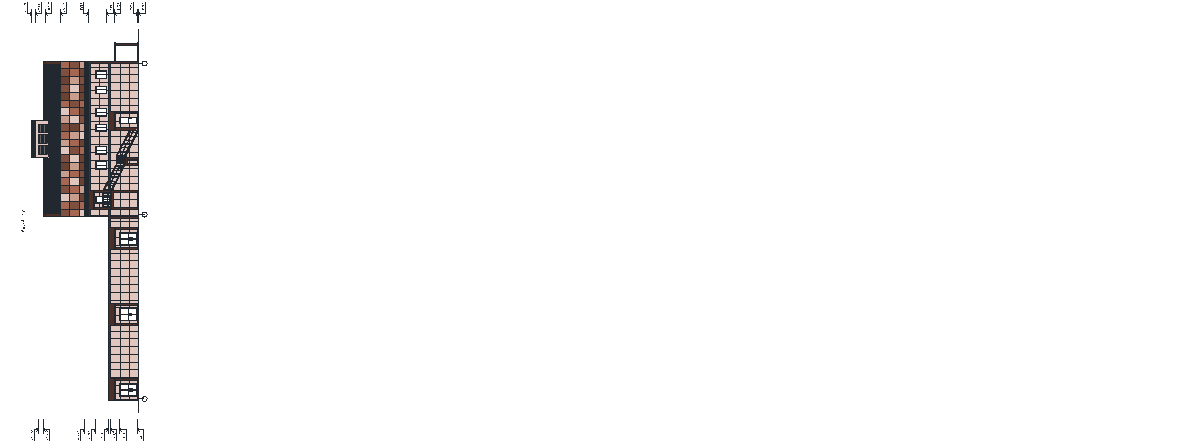

Рисунок 1.6 - План на отм. +4,350

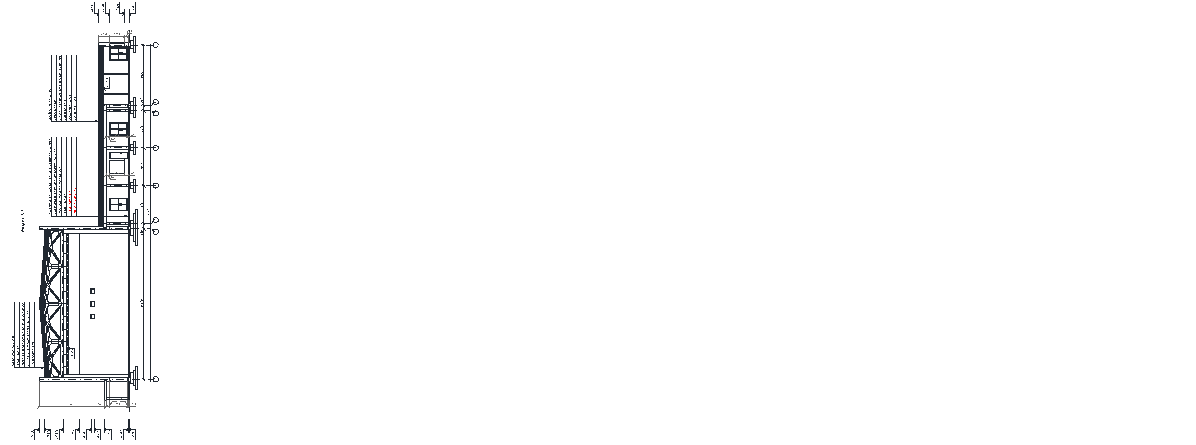

Рисунок 1.7 – Разрез 1-1

Рисунок 1.8. – Разрез 2-2

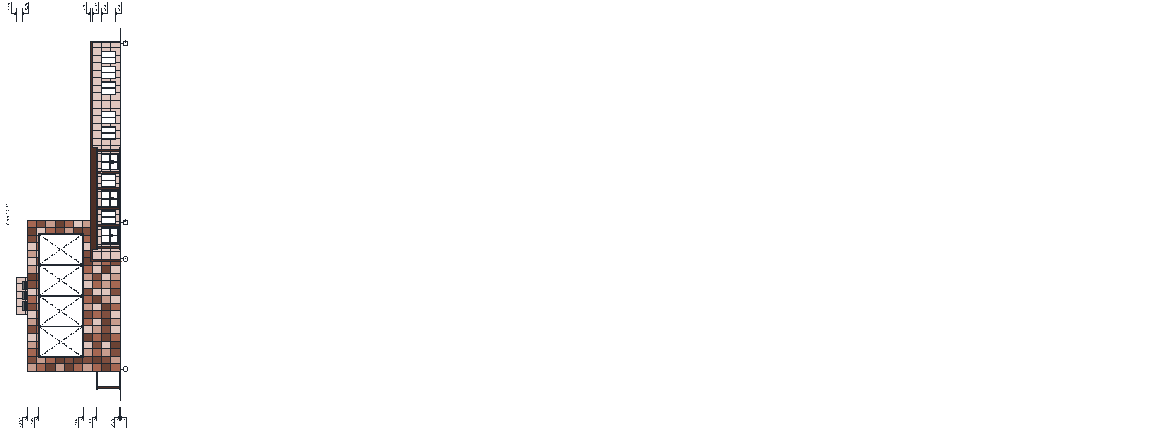

Рисунок 1.9 – Фасад 1-11

Рисунок 1.10 – Фасад 11-1

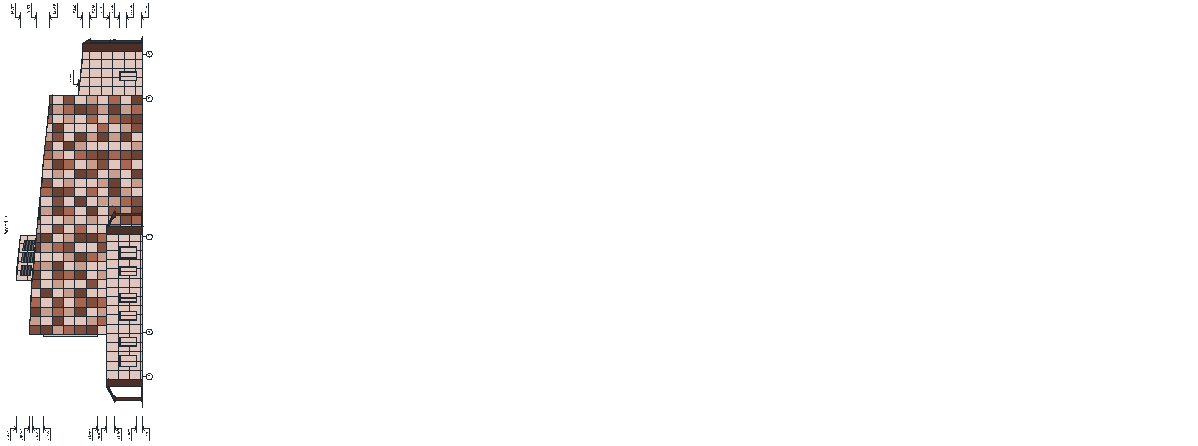

Рисунок 1.11 – Фасад Л-А

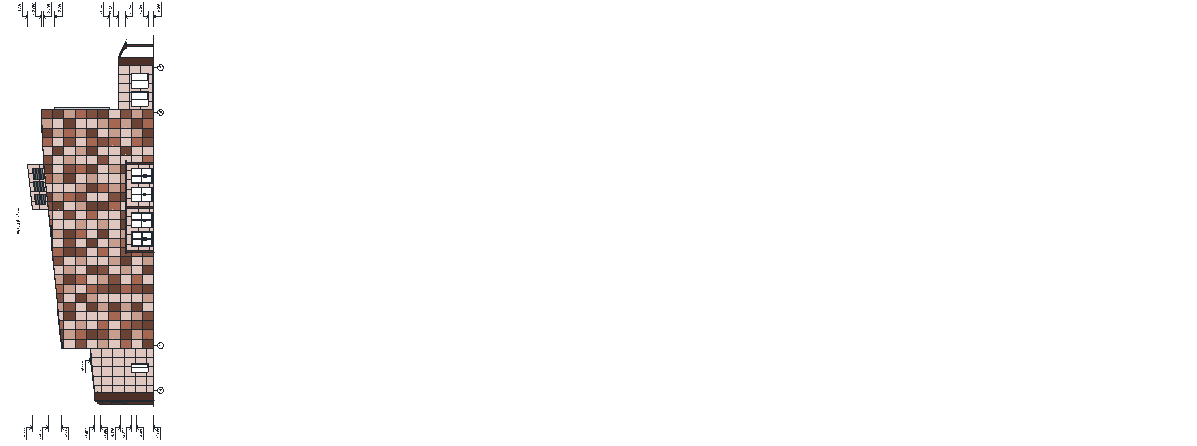

Рисунок 1.12 – Фасад А-Л

1. Генплан участка застройки

Кинотеатр расположен в жилом микрорайоне города, удобно для подхода и эвакуации людей, изолировано, но также находится вблизи общественного транспорта.

Вокруг здания имеются посадки деревьев, к отмостке прилегает газон. Дорожки заасфальтированы, имеются скамейки, что способствует приятному времяпровождению посетителей кинотеатра.

Рядом имеются удобные стоянки для машин. Проезды и пешеходные дорожки связаны с городской сетью улиц и дорог. На основании постановления губернатора Хабаровского края от 5 мая 2004 года №120 открытые автостоянки, в том числе с обслуживанием, для стоянки и хранения транспорта категории «А» и «В» размещаются в общественно-деловых зонах. Нормы расчета стоянок автомобиля сведены в таблицу 1.11.

Таблица 1.11 – Нормы расчета стоянок автомобиля

В моем проекте рассчитано 2 автопарковки на 236 машино-мест. Ширина проездов к автостоянкам вместимостью более 50 машино-мест принимается не менее 5.5 метров.

Генплан представлен на рисунке 1.13.

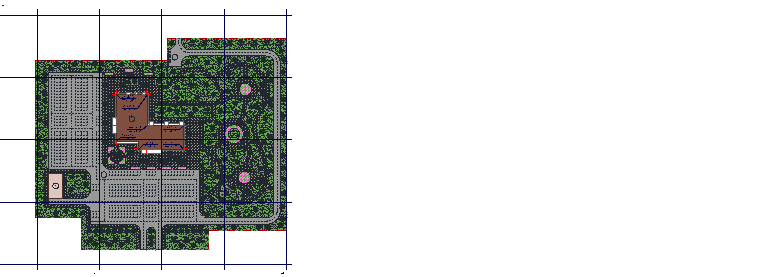

Рисунок 1.13 – Генеральный план

1. Обоснование выбора конструктивных элементов здания

Выбор конструктивных элементов здания осуществляется на основе параметров объемно-планировочных решений определенных при разработке эскизов плана, разреза и фасада. При выборе конструктивных элементов эти параметры могут изменяться.

1.2.1. Фундаменты

Фундаменты - это часть здания, расположенная ниже отметки дневной поверхности грунта, передающая нагрузки от здания на грунт основания.

Выбор конструкции фундамента зависит от конструктивного остова здания. В моем проекте здание имеет смешанную конструктивную схему: стеновую и рамно-связевую. Соответственно, в данном случае, я использую в разработке ленточный фундамент под кирпичные стены и столбчатый фундамент а под отдельно стоящие колонны.

Поскольку детальный расчёт фундаментов в данном проекте не ведётся, то размеры подошвы принимаются условно.

Конструкция фундамента показана на рисунке 1.14.

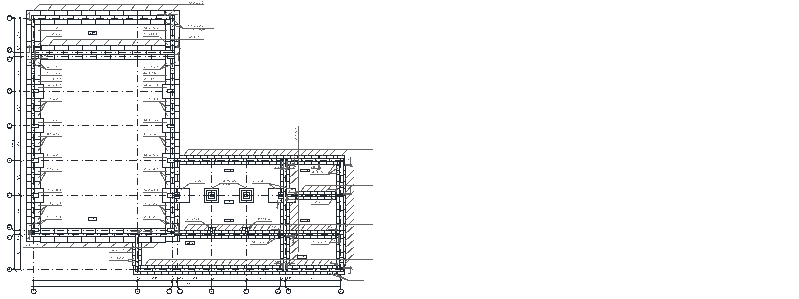

Рисунок 1.14. – План фундаментов мелкого заложения

1.2.2. Наружные стены

Наружные стены здания кирпичные толщиной 560 мм. В наружной отделке здания применена система утепленных вентилируемых фасадов с облицовкой.

Кирпич — искусственный камень правильной формы, используемый в качестве строительного материала, произведённый из минеральных материалов, обладающий свойствами камня, прочностью, водостойкостью, морозостойкостью.

При проектирование я использую кирпич керамический обыкновенный.

Преимущества керамического кирпича:

- Прочен и износостоек.

- Хорошая звукоизоляция

- Низкое влагопоглощение

- Экологичность

- Устойчивость почти ко всем климатическим условиям

- Высокая прочность

- Высокая плотность

Таблица 1.11 – Номинальные размеры кирпича

Конструкция наружной стены показана на рисунке 1.15.

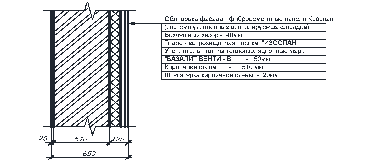

Рисунок 1.15 – Сечение наружной стены

Материалы и размеры слоев стен, а так же другие характеристики приведены в таблице 1.12.

Таблица 1.12 – Характеристики элементов стен

Наименование материала	Толщина слоя δ, м	Средний объемный вес γ, кг/м3	Коэффициент теплопроводности λ, Вт/м·°С
1. Штукатурка из цементно-песчаного раствора	0,020	1800	0,93
2. Кирпичная кладка из обыкновенного кирпича на цементно-песчаном растворе	0,51	1800	0,81
3.Утеплитель	0,05	125	0,046
4. Воздушный зазор	0,04	-	-
5. Фасадная панель	0,03	-	-

1.2.2.1 Теплотехнический расчет стены

Ограждающие конструкции здания по своим теплотехническим качествам должны обеспечивать в помещениях необходимый температурно-влажностный режим и ограничивать теплопотери здания в отопительный период года. Для этого общее сопротивление ограждения теплопередаче должно быть не менее требуемого R₀^тр, определяемое из санитарно-гигиенических условий и требований экономической эффективности. Определение требуемого сопротивления теплопередаче из санитарно-гигиенических требований не производим, так как согласно [3, п. 2.1*] этот расчет обязателен только для зданий с влажным или мокрым режимом, зданий с избытками явного тепла.

Расчет толщины утеплителя из условия энергосбережения:

где R^тр_о – требуемое сопротивление теплопередаче, ;

R_о – приведенное сопротивление теплопередаче неоднородной ограждающей конструкции .

Требуемое сопротивление теплопередаче определяется по формуле:

R₀^тр. = f (ГСОП); ГСОП = (t _в – t _от.пер.) z_от.пер.,

где t_в – расчётная температура внутреннего воздуха по нормам проектирования соответствующих зданий, ^оС;

t_от.пер., z_от.пер. - средняя температура и продолжительность периода со средней температурой ниже или равной 8 ^оС, принимаем по [таблица 1.1] t_от.пер.= -10,1⁰С,

Z_от.пер=205 сут,

t_в=18⁰С [8, п.10.3]

Тогда ГСОП = (18 – (–10,1))  205 = 5761 градусо-суток.

По [3,таблица 1б^*] принимаем R₀^тр= 2,93 м² ˚С / Вт.

Сопротивление теплопередаче неоднородных ограждающих конструкций определяют по формуле согласно [2, п. 2.6*]

Принимая толщина утеплителя .

1.2.2.2. Расчет сопротивления воздухопроницанию ограждающих конструкций

Расчет делается для проверки ограждения на возможное проникновение воздуха через слои ограждения при сильных ветрах в наиболее холодный зимний месяц.

Сопротивление воздухопроницанию ограждающих конструкций, зданий R_и должно быть не менее требуемого сопротивления воздухопроницанию , определяемого согласно [3, п. 5,1] по формуле
