Тогда

Сопротивление воздухопроницанию многослойной ограждающей конструкции R_и, , определяют по формуле

Два слоя штукатурки из цементно-песчаного раствора толщиной 0,02 м имеют ; слой утеплителя из теплоизоляционных плит толщиной 0,05 м имеет ; кирпичная кладка из сплошного кирпича на цементно-песчаном растворе толщиной 0,51 м имеет .

.

Следовательно, условие воздухопроницаемости стены удовлетворяется.

1.2.2.3. Конструкции узлов стен

Конструкция вентилируемого фасада приведена на рисунке 1.16, 1.17.

1 – стена; 2 – анкер; 3 – паронитовая прокладка; 4 – тарельчатый дюбель; 5 – утеплитель; 6 – кронштейн; 7 – болт М5; 8 – несущая направляющая;

9 – резиновый уплотнитель; 10 – плитка; 11 – скобы (кляммер)

Рисунок 1.16 – Вертикальный разрез вентилируемого фасада

1 – стена; 2 – анкер; 3 – паронитовая прокладка; 5 – утеплитель;

6 – кронштейн; 7 – болт М5; 8 – несущая направляющая; 10 – плитка;

11 – скобы (кляммер)

Рисунок 1.17 – Горизонтальный разрез вентилируемого фасада

1.2.3. Перекрытия и покрытия

В качестве несущих конструкций перекрытий общественных зданий применяют типовые железобетонные изделия заводского изготовления по территориальному каталогу. Элементами перекрытия являются многопустотные настилы высотой 220 мм. с круглыми пустотами. Наименование элементов конструкции нормативная нагрузка и расчетная нагрузка приведены в таблице 1.13. «Сбор нагрузки на плиту перекрытия».

Таблица 1.13 - Сбор нагрузки на плиту перекрытия

Продолжение таблицы 1.13

Необходимы плиты с расчетной нагрузкой не менее 600 кг/м².

Принятые в проекте элементы перекрытий сводятся в спецификацию сборных железобетонных элементов таблицу 1.14.

Таблица 1.14 – Спецификация плит перекрытия

Марка позиции	Наименование	Кол-во	Масса, кг.
ПК 60-15-6	Плита перекрытия многопустотная	16	2800
3ПГ6	Плита ребристая	75	2700
4ПГ6	Плита ребристая	3	1900

План перекрытий и покрытий первого и второго этажа показан на рисунке 1.18 и 1.19.

Рисунок 1.18. – План перекрытий и покрытий первого этажа

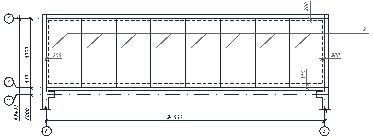

Рисунок 1.19 – План перекрытий и покрытий второго этажа

1.2.4. Перегородки

Проектируемые перегородки удовлетворяют основным требованиям предъявляемым к ним: устойчивости, прочности, звукоизоляции и санитарной гигиены. В проекте используются перегородки гипсобетонные прокатные. Перегородки из гипсобетонных панелей и узлы их крепления к несущим конструкциям показаны на рис. 1.20.

В проекте используется двойные перегородки из гипсобетонных панелей.

Таблица 1.15 – Перегородки.

Рисунок 1.20 - Перегородки из гипсобетонных панелей.

а).- вариант перегородки из однослойных гипсобетонных прокатных панелей;

б).- то же, из двух прокатных гипсобетонных панелей с воздушным зазором;

1- панель междуэтажного перекрытия; 2-стена; 3-дверной блок; 4-гибсобетонная панель; 5,13,16-скоба; 6-гвозди; 7-прослойка тканью; 8-конопатка паклей, пропитанной гипсовым раствором; 9-анкер; 10-заделка гипсовым раствором; 11-один слой рубероида; 12-цементный раствор; 14-деревянный антисептированный брусок 40х40; 15-железобетонный ригель; 17- деревянный антисептированный брусок 40х60; 18-железобетонная колонна

1.2.5. Подвесные потолки

В здании кинотеатра подвесные потолки использованы в зрительном зале, чтобы скрыть фермы и плиты покрытия, устроить осветительную аппаратуру, расположить вентиляцию. Конструкция подвесного потолка состоит из несущих элементов в виде подвесок и несущих блоков. Подвеска выполняется из стали 10 мм, закрепляется в швы между панелями с шагом 3.0 м. К нижней части подвески привариваются несущие блоки, состоящие из уголков 40340 мм. К несущим блокам крепятся направляющие блоки из двутаврового алюминиевого профиля с шагом в зависимости от используемых плит подвесного потолка.

1.2.6. Полы

Полы в помещениях принимаются в зависимости от назначения здания. Выбранные типы полов приведены в таблице 1.16.

Таблица 1.16 – Экспликация полов

Окончание таблицы 1.16.

1.2.7. Двери

В здании применены деревянные двери остекленные и глухие, а также двери из поливинилхлоридных профилей.

Спецификация дверного заполнения дана в таблице 1.17.

Таблица 1.17 – Спецификация дверного заполнения

1.2.7. Лестницы

Лестницы устанавливаются сварные по металлическим косоурам (швеллер №16П) с железобетонными ступенями. Для повышения предела огнестойкости стальных конструкций применена огнезащитная вспучивающаяся краска на органической основе (ВД-АК-121).
