Освещение характеризуется количественными и качественными показателями. К количественным показателям относятся: световой поток, сила света, освещенность, коэффициент естественного освещения, яркость [7].

Для освещения компьютеризированных рабочих мест используют естественный свет и свет от источников искусственного освещения [2].

Различают следующие виды освещения:

- естественное освещение, создаваемое прямыми солнечными лучами и рассеянным светом небосвода;

- искусственное освещение, создаваемое электрическими источниками света;

- совмещенное освещение, при котором недостаточное по нормам естественное освещение дополняется искусственным.

Помещения с постоянным пребыванием людей должно иметь естественное освещение.

Естественное освещение конструктивно подразделяют на боковое, верхнее и комбинированное (верхнее и боковое).

Боковое (одно- и двухстороннее) естественное освещение помещений осуществляется через световые проемы в наружных стенах зданий, а в некоторых случаях через стены, если они выполнены из материалов, частично пропускающих свет.

Согласно СанПиН 2.2.2/2.4.1340-03 «Гигиенические требования к персональным электронно-вычислительным машинам и организации работы» [2], окна в помещениях, где эксплуатируется вычислительная техника, преимущественно должны быть ориентированы на север и северо-восток. Здание ДТЦФТО, расположенное по адресу ул. Фрунзе, д. 12, имеет оконные проёмы преимущественно направленные на северо-восток, что соответствует требованиям [2]. Также оконные проемы кабинетов оборудованы регулируемыми устройствами типа жалюзи (рисунок 4.2).

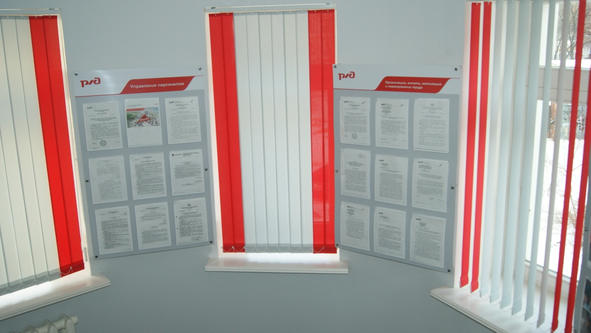

Рисунок 4.2 Оконные проёмы в здании ДТЦФТО

Рабочие места с ПК размещены таким образом, что видеодисплейные терминалы ориентированы боковой стороной к световым проемам, а естественный свет пает преимущественно слева (рисунок 4.3).

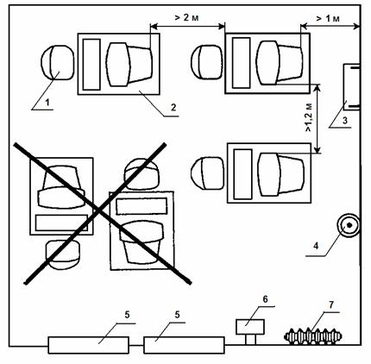

Рисунок 4.3 Рекомендуемое размещение рабочих мест с ПК:

1 - кресло; 2 - столешница; 3 - настенный аэроионизатор; 4 - огнетушитель; 5 - окна; 6 - воздухоочиститель; 7 - батарея центрального отопления.

Свет, падающий спереди на рабочее место, утомляет зрение. Свет, падающий сзади, ухудшает видимость, создает блики на экране.

Искусственное освещение по конструктивному исполнению может быть двух видов – общее и комбинированное. Систему общего искусственного освещения применяют в помещениях, где по всей площади выполняются однотипные работы, а также в административных, конторских и складских помещениях.

Различают общее равномерное освещение (при котором светильники размещаются в верхней зоне помещения равномерно и световой поток распределяется равномерно по всей площади без учета расположения рабочих мест) и общее локализованное освещение (с учетом расположения рабочих мест или применительно к расположению оборудования). Систему общего искусственного освещения выполняют потолочными или подвесными лампами, размещенными параллельно светопроемам.

4.2 Расчет искусственного освещения в кабинете ДТЦФТО

Для проверки достаточности освещенности проведём расчет искусственного освещения на рабочих местах Дальневосточного территориального центра фирменного транспортного обслуживания.

При расчёте искусственного освещения необходимо учитывать условия зрительной работы из таблицы 2 [7].

- система освещения – общая;

- наименьший объект различия: 0,3-0,5 мм;

- разряд зрительной работы: Б;

- подразряд зрительной работы: 1;

- относительная продолжительность зрительной работы при направлении зрения на рабочую поверхность: не менее 70%.

Фактическое количество светильников в рассматриваемом помещении – 8 штук.

Тип светильника - светильник растровый, встраиваемый на 4 люминесцентные лампы (производства Fpilips TLD 18/54) мощностью W=18 Вт, тип ЛВО 4х18 ЛВО 418D ECP (595х595).

Расчёт достаточного количества светильников осуществляется по формуле (4.1):

N = , (4.1)

где Ф – световой поток лампы, принимаем Ф = 1150лм (для люминесцентной лампы производства Fpilips TLD 18/54);

Ен – нормированная освещённость, лк (таблица 2) [7]. Зависит от характеристики зрительной работы, наименьшего эквивалентного размера объекта различения, разряда и подразряда зрительной работы, относительной продолжительности зрительной работы при направлении зрения на рабочую поверхность. Величину Ен принимаем равной 300лк.

К з – коэффициент запаса, учитывающий запыление светильников и износ источников света в процессе эксплуатации. Зависит от типа освещённости и вида помещения. Коэффициент запаса К з принимаем равным 1,4. (приложение 2 таблицы 1) [8];

S – площадь помещения, принимаем равной 24 ;

Z – поправочный коэффициент, учитывающий неравномерность освещения, принимаем равным 1,1 [8];

n – количество ламп в светильнике, принимаем 4 шт;

– коэффициент затенения рабочего места работающим, принимаем равным 0,9 [8];

– коэффициент использования светового потока (приложение 2 таблица 9) [8]

Коэффициент использования светового потока определяется в зависимости от типа светильника, коэффициентов отражения стен и потолка помещения и индекса помещения который определяется по формуле (4.2):

i = , (4.2)

где А и В – длина и ширина помещения, А = 6м, В = 4м;

– высота подвеса светильников над рабочей поверхностью, принимаем равной 2,2 м.

Подставив данные в формулу (4.2) и произведя расчёт, получим индекс помещения равный 1,1.

Так как потолок рассматриваемого помещения выкрашен в белый цвет, а стены в светло-серый, то принимаем коэффициент отражения потолка и стен равный 0,7. Следовательно, коэффициент использования светового потока принимаем равным 0,35 (приложение 2 таблица 9)[8].

Зная все необходимые характеристики, подставим данные в формулу (4.1) и посчитаем необходимое количество светильников:

N = = = 7,65 шт.

Полученное число округлим до целых, итого – 8 светильников.

В ходе расчёта искусственного освещения, было выявлено, что в рассматриваемом кабинете необходимо установить 8 светильников.

Фактическое количество светильников равно необходимому, следовательно, освещение компьютеризированных рабочих мест Дальневосточного территориального центра фирменного транспортного обеспечения является рациональным и достаточным.

4.3 Эргономика компьютеризированных рабочих мест

Основные принципы эргономичной организации рабочего места — комфорт и минимизация нагрузок. У сотрудников региональных агентств фирменного транспортного обслуживания преобладает сидячий образ работы. Большое количество офисных сотрудников сидят ненадлежащим образом, то есть без любого контакта со спинкой, с подогнутыми ногами или без возможности удобно поставить ноги на пол.

В СанПиН 2.2.2/2.4.1340-03 «Гигиенические требования к персональным электронно-вычислительным машинам и организации работы» описаны общие требования к организации рабочих мест пользователей ПЭВМ. Немаловажное внимание уделяется конструкции рабочего стола и стула.

Конструкция рабочего стола должна обеспечивать оптимальное размещение на рабочей поверхности используемого оборудования с учетом его количества и конструктивных особенностей, характера выполняемой работы. При этом допускается использование рабочих столов различных конструкций, отвечающих современным требованиям эргономики. Поверхность рабочего стола должна иметь коэффициент отражения 0,5 - 0,7.

Конструкция рабочего стула (кресла) должна обеспечивать поддержание рациональной рабочей позы при работе на ПЭВМ, позволять изменять позу с целью снижения статического напряжения мышц шейно-плечевой области и спины для предупреждения развития утомления. Тип рабочего стула (кресла) следует выбирать с учетом роста пользователя, характера и продолжительности работы ПЭВМ [2].

Поверхность сиденья, спинки и других элементов стула (кресла) должна быть полумягкой, с нескользящим, слабо электризующимся и воздухопроницаемым покрытием, обеспечивающим легкую очистку от загрязнений.

Все кабинеты ДТЦФТО оснащены рабочими стульями (креслами), которые являются подъемно-поворотными и имеют регулируемые по высоте и углам наклона сиденья и спинки (рисунок 4.3).

Рисунок 4.3 Рабочий стул и стол в кабинетах ДТЦФТО

Чтобы сидеть правильно, с точки зрения эргономики, следует соблюдать несколько простых правил:

1) Ноги должны удобно располагаться на полу. Поверхность стопы должна сформировать угол в 90° с икрой. Это возможно, путем регулировки высоты рабочего места.

2) Чтобы кровоток был свободным, колени должны сформировать тупой угол с телом.

3) Подлокотники должны сформировать тупой угол между предплечьем и рукой.

4) Спинка должна быть немного отклонена назад, чтобы обеспечить нормальное функционирование внутренних органов.

5) Чтобы предотвратить онемение ног и давление на поверхность бедра, необходимо использовать всю глубину сидения.

Среди столов наиболее эргономичной признана криволинейная угловая форма, которую имеют рабочие столы кабинетов ДТЦФТО (рисунок 4.3). За счет вогнутости большая часть их площади оказывается используемой, поскольку попадает в зону охвата руками человека, равную 35-40 см. Площадь столешницы хорошего стола не может быть меньше 1 м 20 см. Высота от пола до столешницы, как правило, должна равняться рекомендованным европейскими нормами 74 см. Глубина офисного стола должна быть достаточной для того, чтобы расстояние до экрана компьютерного монитора было не менее 50 см.

Для полноценной работы офисного сотрудника также необходимы разного рода надстройки, лотки, подставки, а также прочие функциональные аксессуары. Но важно не загромождать ими стол. В ДТЦФТО многие рабочие места оснащены тумбочками на колесах, которые организовывают рабочее место по принципу «все под рукой», когда необходимые для ежедневной работы полки, тумбы, шкафы находятся на расстоянии вытянутой руки. Такое расположение мебели позволяет исключить ненужные затраты энергии и направить все силы на выполнение своих обязанностей.

Для поддержания здоровья и высокой работоспособности на компьютеризированных рабочих местах существуют следующие рекомендации.

Высота монитора должна быть отрегулирована таким образом, чтобы верхняя часть экрана находилась на уровне глаз или немного ниже. Расстояние от глаз до монитора должно составлять от 500 до 710 мм.

Клавиатура должна располагалась на такой высоте, чтобы при работе руки в локтях были согнуты на угол не менее 80-90 градусов, а кисти лежали прямо, параллельно предплечьям. Такое положение за компьютером позволяет уменьшить нагрузку на руки, плечи и позвоночник, исключить быструю утомляемость и повысить эффективность труда.

Основная масса компьютерных клавиатур выпускается либо в классическом белом, либо в черном цвете. Дело в том, что человеческий зрительный аппарат гораздо легче воспринимает черные знаки на белом фоне, поиск же белых букв на черных клавишах со временем раздражает хрусталик глаза. Поэтому для частого и интенсивного набора больших объемов текстов предпочтительнее будет белая клавиатура.
