Все поврежденные при разработке траншей сооружения (водоспуски, газоны, усовершенствованные покрытия, ограждения и т.п.) восстанавливаются.

Разработка проекта производства работ по замене произведена на примере КЛ-0,4 кВ ТП-169 – ВРУ-0,4 ж.д. ул. Калинина, 89.

5.1 Техническая характеристика объекта

Тип кабеля: ААБл 4х50;

Общая протяженность трассы: 80 м;

- в том числе: в грунте: 65 м;

- в ж.д.: 10 м;

- в РУ-0,4 кВ ТП-169: 5 м;

Тип кабеля (кабелей 1 и 2): 2 кабеля ААБлУ 4х50;

В соответствии с рабочими чертежами ППР предусматривает:

- разработка грунта вручную: 65 м;

- прокладка кабеля в траншее: 65 м;

- монтаж муфт на кабеле: 4 концевые заделки.

Трасса пересекает 10 м внутридомовой дороги, через которую предусматривается переход открытым способом.

5.2 Организация строительно-монтажных работ

Для выполнения работ формируются бригады:

- по разработке грунта в вручную траншеях и котловане: 1 бригада;

- по прокладке кабеля: 1 бригада;

- по испытанию кабеля: 1 бригада;

- по восстановлению благоустройства: 1 бригада.

5.3 Характеристика местности и грунтов кабельной линии

Протяженность трассы: 80 м;

- в населенной местности: 80 м;

По группе грунтов: 4;

Характеристика подъездных дорог по типам:

- с твердым покрытием: 10 м;

- грунтовые магистрали: 55 м,

5.4 Ведомость глубины прокладки кабеля по трассе строящейся линии

Таблица 5.1 – Ведомость глубины прокладки кабельной линии

Окончание таблицы 5.1

5.5 Ведомость пересечений строящейся кабельной линии с искусственными сооружениями и естественными преградами и сближений с ними

Таблица – Ведомость пересечений кабельной линии

5.6 Сводная ведомость объемов работ по прокладке кабеля

Прокладка магистрального кабеля:

- с ручной разработкой траншеи: 65 м;

Земляные работы, выполняемые вручную:

- траншеи для кабеля: 22.7 м³.

5.7 Сводный объем работ по монтажу кабеля

Прокладка кабельной линии:

- в траншее: 130 м;

в том числе заводка кабеля:

- в РУ-0,4 кВ ТП-169: 10 м;

- в ВРУж.д.: 20 м;

Монтаж концевых муфт: 4 шт;

Прозвонка жил кабеля: 8 шт;

Подсоединение жил кабеля в РУ-0,4 кВ и ВРУ ж.д.: 8 шт.

5.8 Ведомость необходимого количества основных машин и механизмов

Таблица 5.3 – Ведомость необходимого количества основных машин и механизмов

Окончание таблицы 5.3

5.9 Схема прокладки кабеля

Перед началом производства работ по прокладке кабельной линии на масштабной карте местности наносится схематичное изображения будущей трассы.

Составление схемы является одним из главных этапов электромонтажных работ. Такая схема позволяет получить наглядное представление о расположении трассы кабеля. Только после составления такой схемы можно оценить приблизительные расходы на закупку материала.

Схема прокладки приведена на рисунке.

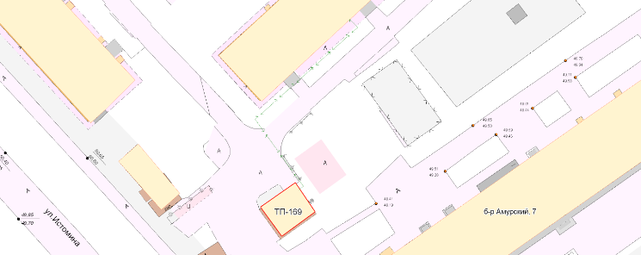

Рисунок 5.2 – Скелетная схема прокладки кабельной линии

Скелетные схемы прокладки кабельных линий 6/0,4 кВ ТП-169 представлены в Приложении В.

5.10 Календарный план производства работ

С учетом принятой организации работ, сроков их начала и окончания, а также руководствуясь рассчитанными данными продолжительности отдельных видов работ и численного состава колонн и бригад, составляют календарный план производства работ. Если на строительстве кабельной линии связи работают несколько бригад, календарный план составляют на объем работ, выполняемый каждой бригадой, после чего составляют сводный календарный план производства работ по объекту в целом.

Календарные планы для кабельных линий 6/0,4 кВ ТП-169 представлены в приложении Г.

5.11 График потребности в рабочих кадрах

Составляют график потребности в рабочих кадрах на весь период строительства.

Таблица 5.7 - График потребности в рабочих кадрах

5.1

5.

5.12 Техника безопасности

Производство работ выполняется с обязательным соблюдением правил техники безопасности, пожарной безопасности, охраны труда. Ответственность за выполнение мероприятий по технике безопасности, охране труда, пожарной и экологической безопасности возлагается на руководителя подразделения.

Охрана труда рабочих обеспечивается выдачей необходимых средств индивидуальной защиты (специальной одежды, обуви и др.), выполнением мероприятий по коллективной защите рабочих (ограждения, и т.д.), санитарно-бытовыми помещениями и устройствами в соответствии с действующими нормами и характером выполняемых работ. Рабочим созданы необходимые условия труда, питания и отдыха.

При заводке кабеля в ТП-169 установлены защитные ограждения, предупредительные надписи.

Размещение техники определено таким образом, чтобы обеспечивалось пространство, достаточное для обзора рабочей зоны и маневрирования при условии соблюдения расстояния безопасности оборудования, штабелей грузов.

В зоне производства планировочных работ растительный слой предварительно снимается, и складываться в специально отведенных местах с последующим использованием для рекультивации земель. Кроме того, приняты меры по сохранению имеющихся на территории растущих деревьев и кустарников.

6. ЭКОНОМИЧЕСКОЕ ОБОСНОВАНИЕ ЗАМЕНЫ КЛ-6/0,4 кВ

ТП-169

Задача данного раздела - экономическое обоснование целесообразности и эффективности вложения финансовых ресурсов в разрабатываемый проект по замене кабельных линий 6/0,4 кВ ТП-169.

Расчет выполнен в соответствии с Методикой определения стоимости строительной продукции на территории Российской Федерации (МДС81-35.2004г) введенный в действие Постановлением Госстроя России от 05.03.2004 № 15/1 в двух уровнях цен: в базисных ценах 2001 г на 1 квартал 2014г.

6.1. Определение стоимости строительства кабельных линий 6/0,4 кВ ТП-169

Стоимость строительства кабельных линий 6/0,4 кВ ТП-169 определяется по формуле, согласно [10]:

(6.1)

где К_КЛ = 1300 тыс.руб./км – стоимость 1 км кабельной линии [11]; L_КЛ = 4,855 протяженность кабельной линии, км; K _тер = 1,5 - территориальный коэффициент [11]; K _пов = 5,51 – повышающий коэффициент, учитывающий изменение цен текущего года по сравнению с базисным 2001 [10]; К _врем = 2% - стоимость сооружения временных зданий и сооружений [11]; К _пир = 11% - стоимость проектно-изыскательских работ [11]; К _пн - прибыль подрядной организации; К _проч= 5 % - прочие затраты [11].

Прибыль подрядной организации состоит из разработки грунта траншей вручную, засыпки грунта траншей вручную, устройства вводов и переходов через дорогу (трубы). Согласно данным ОАО «Хабаровская горэлектросеть»:

- разработки грунта траншей вручную составляет 585,44 руб. за 1 м³;

- засыпка грунта траншей вручную составляет 367,39 руб. за 1 м³;

- устройства вводов и переходов через дорогу (трубы) 95 руб. за м.

Исходя из проекта, общая длина проектируемых кабельных линий составляет 4,855 км. В связи с тем, что на жилые дома планируется прокладка питающей и резервной кабельной линии, которые будут проложены в одной траншее, расчет разработки траншей для кабельных линий производится отдельно для линий 6 кВ и 0,4 кВ по формуле, с использованием данных календарных графиков производства работ (пункт 5):

(6.2)

где V_р.т. – объем разработки грунта траншей вручную, м³; L_КЛ – длина кабельных линий, м; 0,5 – ширина траншеи, м; 0,8 – глубина траншеи, м.

Таким образом, произведя расчет для кабельной линии 6 кВ согласно формуле 6.2 , получили:
