9

6

8

5

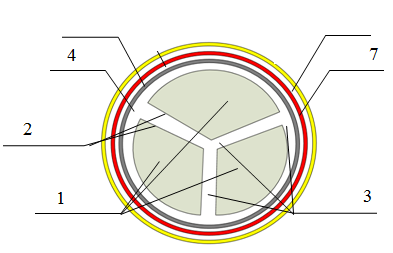

1- алюминиевая токопроводящая жила; 2 - фазная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом; 3 - заполнение из бумажных жгутов; 4 - поясная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом;

5 - экран из электропроводящей бумаги для кабелей на напряжение от 6 кВ и более; 6 - алюминиевая оболочка; 7 - подушка из битума, пленки ПВХ и крепированной бумаги; 8 - броня из стальных лент; 9 - наружный покров из стеклянной или кабельной пряжи и покрытие предохраняющее кабель от слипания.

Рисунок 4.2 – Кабельная линия марки ААБл-10

Таблица 4.3 – Таблица соответствия характеристик и фактических условий прокладки КЛ -6 кВ ТП-169

Кабель ААБл-10 полностью соответствуют заданным параметрам, и может быть использован при производстве работ по замене кабелей на ТП-169.

5. ПРОЕКТ ПРОИЗВОДСТВА РАБОТ ПО ЗАМЕНЕ КАБЕЛЬНОЙ ЛИНИИ #G0НА ТП-169

Замена кабельных линий 6/0,4 кВ ТП-169 производится с целью повышения надежности электроснабжения потребителей, в связи со 100 % износом 69 % кабельных линий.

Территория производства работ характеризуется стесненными условиями и большим количеством пересекаемых объектов, таких как водопроводы, теплотрассы, автомобильные дороги по улицам Калинина, Истомина, Амурский бульвар.

Монтаж кабельных линий выполняется в соответствии с действующими нормативными документами [2,5,9]:

При прокладке кабелей соблюдаются соответствующие нормы и правила, предусмотренные другими нормативными документами, утвержденными или согласованными в установленном порядке.

Проект производства работ (ППР) - это основной документ, регламентирующий организацию производства строительных работ в соответствии с технологическими правилами, требованиями к охране труда, экологической безопасности и качеству работ. ППР обеспечивает моделирование производственного процесса, прогнозирование возможных рисков и определяет оптимальные сроки производства работ.

В состав проекта производства работ входит:

- техническая характеристика объекта;

- организация строительно-монтажных работ;

- характеристика местности и грунтов кабельной линии;

- ведомость пересечений строящейся кабельной линии связи с искусственными сооружениями и естественными преградами и сближений с ними;

- ведомость глубины прокладки кабеля по трассе строящейся линии;

- сводная ведомость объемов работ по прокладке кабеля;

- сводная ведомость объемов работ по монтажу кабеля;

- ведомость необходимого количества основных машин и механизмов на усилительный участок;

- схема прокладки кабеля;

- скелетная схема трассы кабельной линии связи;

- календарный план производства работ;

- график движения рабочей силы;

- техника безопасности.

Техническая характеристика объекта представляет собой общие данные о кабельной линии, ее марке и сечении, а так же протяженности трассы и способе ее разработки.

Пункт организация строительно-монтажных работ включает в себя количественные данные о бригадах необходимых для производства работ.

Характеристика местности и грунтов включает в себя описание естественных условий, в которых будет производиться разработка грунта и прокладка кабельной линии.

При разработке котлована необходимо произвести анализ пересечений строящейся кабельной линии с искусственными сооружениями и естественными преградами и сближений с ними.

Расчет глубины прокладки кабеля по трассе строящейся линии производится для определения объемов необходимых материалов, например песка и определения способа разработки грунта.

Сводный объем работ по монтажу кабельной линии необходим для определения общего объема работ и необходимых материалов.

Так же следует определить количество необходимых технологических операций и количество техники для производства работ.

С учетом принятой организации работ, сроков их начала и окончания, а также руководствуясь рассчитанными данными продолжительности отдельных видов работ и численного состава колонн и бригад, разрабатывают календарный план производства работ. После чего составляют график потребности в рабочих кадрах.

Производство работ выполняется с обязательным соблюдением правил техники безопасности, пожарной безопасности, охраны труда. Ответственность за выполнение мероприятий по технике безопасности, охране труда, пожарной и экологической безопасности возлагается на руководителя подразделения.

От правильного выбора трассы зависит стоимость сооружения кабельных линий и сетей, их долговечность, а также надежность и бесперебойность действия. Трасса подземных кабельных линий выбирается исходя из того, чтобы длина кабеля, прокладываемого между заданными пунктами, была наименьшей и обеспечивались удобства производства работ по прокладке кабеля и дальнейшему его техническому обслуживанию и эксплуатации.

Земляные работы на территории населенных пунктов, а также охранных зонах подземных коммуникаций начинаются только с письменного разрешения руководства (соответственно) организации, местного органа власти и владельца этих коммуникаций. К разрешению прикладывается план (схема) с указанием размещения и глубины заложения коммуникаций. Местонахождения подземных коммуникаций обозначается соответствующими знаками или надписями как на плане (схеме), так и на месте выполнения работ. При обнаружении не отмеченных на планах кабелей, трубопроводов, подземных сооружений, земляные работы следует прекратить до выяснения принадлежности обнаруженных сооружений и получения разрешения от соответствующих организаций на продолжение работы.

Так как земляные работы проводятся в населенном пункте, то до их начала оформляется в органах территориальной администрации разрешение на выполнение предусмотренных проектом. Далее на основании разрешения требуется получить ордер на производство работ. В ордере указываются:

- фамилия, имя, отчество и должность лица, ответственного за ведение работ;

- срок выполнения строительных работ на объекте, увязанный с представленным проектом производства работ;

- организации, на которые возлагаются работы по восстановлению дорожных покрытий, пересадке зеленых насаждений и сроки выполнения этих работ;

- организации, представители которых должны быть вызваны на место до начала земляных работ.

Рабочая документация, ордер на право производства работ и копия письменного документа-извещения должны находиться на месте производства работ.

Производство земляных работ в пределах охранных зон действующих подземных сооружений (кабели связи, трубопроводы и т.д.), а также надземных сооружений при их пересечении (дороги, шоссе), допускается только при наличии письменного разрешения организации, эксплуатирующей эти сооружения и в присутствии ее представителя, а также ответственного исполнителя работ. Производство работ в таких местах должно быть согласовано и отражено в проектной документации.

Не позднее, чем за трое суток до начала земляных работ, в письменной форме о предстоящих работах уведомляется, а за сутки — вызываются к месту работ представители заинтересованных организаций для уточнения местоположения принадлежащих им сооружений и согласования мер, исключающих повреждение этих сооружений. До прибытия представителей производство земляных работ запрещается.

При работе в пределах охранных зон подземных коммуникаций ответственный исполнитель работ проинструктирует под расписку производителя об условиях производства работ, показывает места прохождения подземных коммуникаций по чертежам и в натуре.

При пересечении трассой кабельной линии подземных коммуникаций, должны соблюдаться расстояния в свету:

- от фундаментов зданий и сооружений — 0,6 м;

- от трубопроводов, водопровода — не менее 0,5 м;

- от кустарников - не менее 0,75 м.

При случайном повреждении какого-либо подземного сооружения ответственный исполнитель работ обязан немедленно прекратить работы в этом месте, принять меры, обеспечивающие безопасность работающих, и сообщить о случившемся своему руководителю и в аварийную службу эксплуатирующей организации.
