Произведен расчет согласно формуле (3.1) по наиболее загруженной фазе КЛ-6кВ ТП-169 яч.1 – ТП-31 яч.4:
Расчет остальных кабельных линий произведен аналогично, данные внесены в сводную таблицу 3.6.
Таблица 3. 6 – Выбор кабельных линий по экономической плотности тока
| Наименование КЛ-0,4кВ | Экономическая плотность тока, мм2 |
| КЛ-6кВ ТП-169 яч.1 – ТП-31 яч.4 | 33,33 ≈ 50 |
| КЛ-6кВ ТП-169 яч.3 – ТП-129 яч.6 | 29,17 ≈ 50 |
| КЛ-6кВ ТП-169 яч.3 – ПС «Интурист» ф.10 | 100 ≈ 120 |
| КЛ-6кВ ТП-169 яч.5 – ТП-217 яч.6 | 37,71 ≈ 50 |
3.2.2 Расчет КЛ - 6кВ по нагреву длительным расчетным током
Произведен расчет согласно формуле (3.2) по наиболее загруженной фазе КЛ-6кВ ТП-169 яч.1 – ТП-31 яч.4:
- условие выполняется.
Расчет остальных кабельных линий произведен аналогично, данные внесены в сводную таблицу 3.7.
Таблица 3. 7 – Выбор кабельных линий по нагреву длительным расчетным током
| Наименование КЛ-0,4кВ | Нагрев длительным расчетным током, А |
| КЛ-6кВ ТП-169 яч.1 – ТП-31 яч.4 | 155 ≥ 61,3 |
| КЛ-6кВ ТП-169 яч.3 – ТП-129 яч.6 | 155 ≥ 53,6 |
| КЛ-6кВ ТП-169 яч.3 – ПС «Интурист» ф.10 | 260 ≥ 184 |
| КЛ-6кВ ТП-169 яч.5 – ТП-217 яч.6 | 155 ≥ 60,33 |
3.2.3 Проверка сечения КЛ-6 кВ по потере напряжения
Предварительный выбор сечений проводов и кабелей допускается производить исходя из средних значений предельных потерь напряжения в нормальном режиме: в сетях 10 (6) кВ не более 6 % [3],
Расчет произведен согласно формуле (3.3) по наиболее загруженной фазе КЛ-6кВ ТП-169 яч.1 – ТП-31 яч.4:
0,17 % < 6% - условие выполняется.
Расчет остальных кабельных линий произведен аналогично, данные внесены в сводную таблицу 3.8.
Таблица 3. 8 – Выбор кабельных линий по потере напряжения
| Наименование КЛ-0,4кВ | Потеря напряжения % |
| КЛ-6кВ ТП-169 яч.1 – ТП-31 яч.4 | 0,17 < 6 |
| КЛ-6кВ ТП-169 яч.3 – ТП-129 яч.6 | 0,29 < 6 |
| КЛ-6кВ ТП-169 яч.3 – ПС «Интурист» ф.10 | 0,80 < 6 |
| КЛ-6кВ ТП-169 яч.5 – ТП-217 яч.6 | 0,31 < 6 |
Таблица 3.9 – Сводная таблица данных по КЛ-6кВ ТП-169
| Наименование КЛ-0,4кВ | Экономи-ческая плотность тока, мм2 | Нагрев длитель-ным расчетным током, А | Потеря напря-жения % | Марка и сечение КЛ соответсву-ющая параметрам | |
| КЛ-6кВ ТП-169 яч.1 – ТП-31 яч.4 | 33,33 ≈ 50 | 155 ≥ 61,3 | 0,17 < 6 | ААБ 3 | |
| КЛ-6кВ ТП-169 яч.3 – ТП-129 яч.6 | 29,17 ≈ 50 | 155 ≥ 53,6 | 0,29 < 6 | ААБ 3 | |
| КЛ-6кВ ТП-169 яч.3 – ПС «Интурист» ф.10 | 100 ≈ 120 | 260≥ 184 | 0,80 < 6 | ААБ 3 | |
| КЛ-6кВ ТП-169 яч.5 – ТП-217 яч.6 | 37,71 ≈ 50 | 155 ≥ 60,33 | 0,31 < 6 | ААБ 3 | |
504. ВЫБОР КАБЕЛЬНЫХ ЛИНИЙ
Выбор кабельных линий произведен на основании данных ОАО «Камский кабель» [7], одного из крупнейших производителей кабельно-проводниковой продукции.
4.1 Выбор кабельных линий 0,4 кВ
Кабели ААБЛ-1 предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение до 1 кВ частотой 50 Гц.
Кабели ААБЛ-1 предназначены для эксплуатации в макроклиматических районах с умеренным и холодным климатом, в земле (траншеях) с низкой и средней коррозионной активностью с отсутствием блуждающих токов, если в процессе эксплуатации кабели не подвергаются растягивающим усилиям.
6
9
5
4
2
1
8
7
3

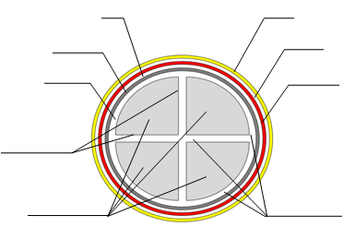

1- алюминиевая токопроводящая жила; 2 - фазная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом; 3 - заполнение из бумажных жгутов; 4 - поясная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом; 5 - экран из электропроводящей бумаги для кабелей на напряжение от 6 кВ и более; 6 - алюминиевая оболочка; 7 - подушка из битума, пленки ПВХ и крепированной бумаги; 8 - броня из стальных лент; 9 - наружный покров из стеклянной или кабельной пряжи и покрытие предохраняющее кабель от слипания.
Рисунок 4.1 – Кабельная линия марки ААБл-1
Для определения соответствия характеристик выбранных кабельных линий и фактических условий прокладки составлена таблица 4.1.
Таблица 4.1 – Таблица соответствия характеристик и фактических условий прокладки КЛ 0,4 кВ ТП-169
| Параметр | Ед. изм. | Техническая характеристика | Фактические значения |
| Влажность воздуха при 35° C | % | 98 | 78 |
| Испытательное переменное напряжение частотой 50 Гц, 5 мин | кВ | 4 | 2,5 |
| Монтаж при температуре | °С | не ниже 0 | от + 5 до +30 |
| Номинальное переменное напряжение частотой 50 Гц | кВ | 1 | 0,4 |
| Радиус изгиба кабелей (25 диаметров кабеля) | м | 4 4 4 | 0,51 0,63 0,45 |
| Температура окружающей среды, верхний предел | °С | +50 | +40 |
| Разность уровней, не более | м | 25 | 10 |
| Температура окружающей среды, нижний предел | °С | - 50 | - 40 |
Одной из характеристик кабеля является строительная длина кабеля. Строительная длина кабеля — нормированная длина кабельного изделия в одном отрезке, установленная стандартом или техническими условиями. В зависимости от конструкции, сечения и напряжения нормальная строительная длина силовых кабелей может быть от 200 до 450 метров, а длина маломерных отрезков — от 50 до 100 метров.
От строительной длины кабеля зависит количество соединительных муфт на прокладываемой линии. Поэтому необходимость сопоставления строительных длин и длин кабеля обязательна. Составлена таблица 4.2.
| Таблица 4.2 – Строительные и фактические длины КЛ-0,4 кВ ТП-169
|
Окончание таблицы 4.2
| Наименование КЛ | Сечение жил, мм2 | Строит. длина, м | Факт. длина, м |
| КЛ-0,4 кВ ТП-169 - Амурский бульвар, 5 кабель № 1 - Авиаагентство | 50 | 300 - 450 | 140 |
| КЛ-0,4 кВ ТП-169 - Калинина, 107 ж.д. | 50 | 300 - 450 | 210 |
| КЛ-0,4 кВ ТП-169 - Калинина, 89 ж.д. | 50 | 300 - 450 | 80 |
Из данных таблицы можно сделать вывод, что монтаж соединительных муфт на кабельных линиях 0,4 кВ в связи с нехваткой строительной длины кабеля не требуется.
В соответствии с таблицей 4.1 выбранный кабель ААБл-1 завода-изготовителя ОАО «Камкабель» полностью соответствует фактическим требованиям, предъявляемым к КЛ-0,4 кВ.
4.2 Выбор кабельных линий 6 кВ
Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение до 10 кВ частотой 50 Гц.
Необходимые условия для эксплуатации: в макроклиматических районах с умеренным и холодным климатом. Кабели предназначены для эксплуатации в земле (траншеях) с низкой и средней коррозионной активностью с отсутствием блуждающих токов, если в процессе эксплуатации кабели не подвергаются растягивающим усилиям.
