Выбранные типы полов и площадь на этаж занесены в табл. 1.6.
Таблица 1.6 – Экспликация полов
| Наименование помещения | Тип пола | Схема пола | Данные элементов пола | Пло-щадь, м2 |
| Тамбур, коридоры общего пользования, электро-щитовая | 1 |
| 1. Бетон мозаичного состава класса В15 – 30 мм; 2. Плита перекрытия. | 65,7 |
| Магазины и помещение ТСЖ | 2 |
| 1. Плитки керамические; 2. Слой цементно-песчаного раствора М200 – 30 мм; 3. Стяжка из цементно-песчаного раствора М200 – 50 мм; 4. Слой рубероида подкладочного; 5. Плиты из пенопласта полистирольного γ = 25 кг/м3 – 40 мм; 6 – плита перекрытия | 354,9 |
Окончание таблицы 1.6.
| Наименование помещения | Тип пола | Схема пола | Данные элементов пола | Пло-щадь, м2 |
| Санузел и ванная | 3 | |
| 23,38 |
| ||||
| Жилые комнаты и кухня | 4 | |
| 368,8 |
1.2.2.6 Кровля
Крыши, предназначены для защиты зданий от атмосферных воздействий (дождь, снег, ветер, солнце), имеют несущую и ограждающие части. Ограждающая часть должна быть водонепроницаемой, стойкой против атмосферных и химических воздействий.

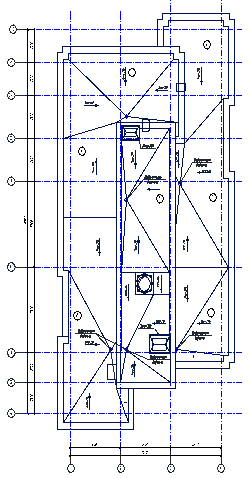

Рисунок 1.14 - План кровли.
В проектируемом здании кровля плоская рулонная с внутренним водосливом. Уклон кровли небольшой 2,5%. Внутренний организованный водосток состоит из водоприемной воронки, стояка, отводной трубы и выпуска. При внутреннем водоотводе трубы располагаются внутри здания, обычно в отдалении от наружных стен. Кровельное покрытие имеет уклоны к водоприемным воронкам. Водоприемные воронки располагают равномерно по площади кровли на пониженных участках на расстоянии не менее 500 мм от парапетов и других выступающих частей зданий.

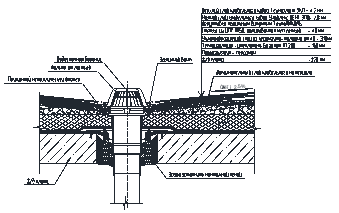

Рисунок 1.15 – Фрагмент кровли с водосливом.
1.2.2.6.1 Теплотехнический расчёт покрытия
Конструкция покрытия показана на рисунке 1.16.
Рисунок 1.16 – Сечение покрытия.
Характеристики материалов конструкции приведены в таблице 1.8.
Таблица 1.8 – Расчет сопротивления теплопередаче покрытия
| Наименование материала | Толщина слоя, м | Плотность, кг/м3 | Коэффициент теплопроводности, Вт/(м·°С) |
| Монолитная плита покрытия | 0,20 | 2500 | 2,04 |
| Пароизоляция - пергамин | - | 600 | 0,17 |
| Утеплитель - базалит ПТ 200 | 0,20 | 200 | 0,048 |
| Разуклонка – керамзитовый гравий | 0,04 | 390 | 0,12 |
| Цементно-песчаная стяжка | 0,04 | 1800 | 0,93 |
Теплотехнический расчет покрытия производится аналогично п.1.2.2.1.1.
Требуемое сопротивление теплопередаче ГСОП=(20+9.5)*204=6018 ˚C*сут составляет R0req= 0,0005*6018+2,2=5,21 м2 ˚С / Вт. Тогда:
X=0.048*(5,21-1/23-1/8,7-0,20/2,04-0,04/0,12-0,04/0,93)=219 мм.
Откуда: x=250 мм
Принимаем толщину утеплителя х=25 см.
1.2.3 Отделка интерьеров помещений
Варианты отделки помещений здания приведены в табл. 1.9.
Таблица 1.9 – Ведомость отделки помещений
| Наименование помещения | Вид отделки |
| Кухни, кладовые, прихожие | Моющиеся обои |
| Жилые комнаты | Обои улучшенного качества |
| Санузлы | Верх стены – окраска высококачественными акриловыми красками Низ стены (1800 мм) – керамическая глазурованная плитка |
| Лестничные клетки | Окраска высококачественными акриловыми красками |
1.2.4 Отделка фасадов
В наружной отделке здания применена система утепленных вентилируемых фасадов с облицовкой керамогранитом. Цвет фасадов бежевый.
1.3 Технико-экономические показатели планировки
Оценку экономичности планировки здания производят по основным показателям: площади застройки, жилой, вспомогательной и общей площади, строительному объёму и относительным показателям К1 и К2.
ПЗ = 977,5 м2 - площадь застройки, площадь сечения по внешнему обводу на уровне цоколя.
ПЖ = 2242,5 м2 - жилая площадь (сумма площадей всех жилых комнат).
ПВ = 1285,6 м2 – вспомогательная площадь (подсобная площадь, равная сумме площадей кухни, прихожей, ванной, уборной, кладовых).
ПО = 3531,1 м2 – общая площадь, равная сумме ПЖ + ПВ.
Q = 33137,25 м3 – полный строительный объём здания, равный произведению площади горизонтального сечения на уровне первого этажа на полную высоту здания от чистого пола подвала до верхней плоскости чердачного утеплителя.
Относительные показатели:
K1=П(ж)/П(0), (1.8.)
K1=2242,5/3300,1=0,68
K1- коэффициент рациональности планировки.
K2=Q/П(ж), (1.9.)
K2=33137,25/2242,5=14,7
K2- коэффициент рациональности использования объема на единицу жилой площади.
Технико-экономические показатели проектируемого здания сведены в таблицу 1.10.
Таблица 1.10 – Технико – экономические показатели проектируемого здания
| Наименование показателя | Ед. изм. | Значение |
| 1. Площадь застройки | м2 | 977,5 |
| 2. Жилая площадь | м2 | 2242,5 |
| 3. Площадь вспомогательная | м2 | 1285,6 |
| 4. Общая площадь | м2 | 3531,1 |
| 6. Строительный объём | м3 | 33137,25 |
| 6. К1 | 0,68 | |
| 7. К2 | 14,7 |
