Дома квартирного типа проектируются из условия заселенности квартиры одной семьей. В квартирах предусматриваются жилые комнаты (общая и спальная) и подсобные (кухня, ванная, кладовая).

Согласно [8 п. 5.7-5.10] составлена таблица 1.4 по составу и размеру помещений типового этажа.

Таблица 1.4 – Состав и размер помещений квартир

1.1.6 Конструктивная схема здания и требования ЕМС

Схема конструктивного остова здания – рамно–связевая.

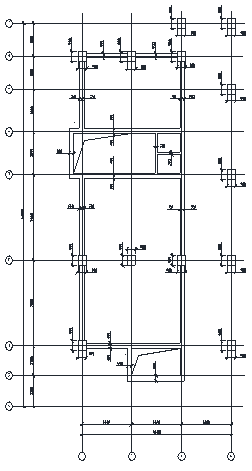

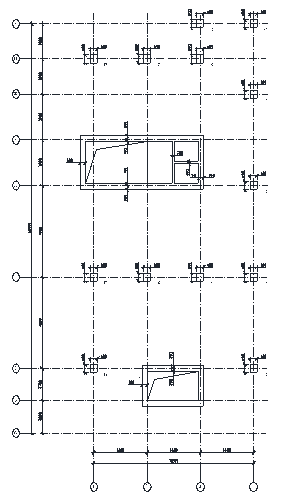

Рисунок 1.4 – Конструктивный остов здания на отм. -2,400 и на отм. 0,000 и выше.

1.2 Обоснование выбора конструктивных элементов здания

1.2.1 Несущие конструкции

1.2.1.1 Фундаменты

В проекте принята монолитная фундаментная плита толщиной 500 мм по расчету.

1.2.1.2 Колонны и диафрагмы жёсткости

Вертикальными несущими элементами являются монолитные железобетонные колонны сечением 600*600, а также монолитные стены толщиной 500 мм в подвале, выше только для лестниц и лифтовых шахт. Жёсткость и устойчивость колонн обеспечена диафрагмами жёсткости толщиной 300 мм. Арматура диафрагмы жёсткости связана с арматурой плит перекрытия.

Рисунок 1.5 – сечение колонны.

1.2.1.3 Перекрытия

Перекрытия в виде плоской монолитной железобетонной плиты. В местах сопряжения колонны с плитой сделаны капители.

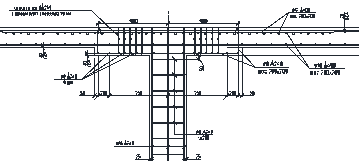

Рисунок 1.5 – Стык колонны с капителью монолитного перекрытия.

1.2.1.4 Лестницы

Лестницы устанавливаются сварные по металлическим косоурам (швеллер №16П) с железобетонными ступенями. Для повышения предела огнестойкости стальных конструкций применена огнезащитная вспучивающаяся краска на органической основе (ВД-АК-121).

Узлы показаны на рисунке 1.6.

Рисунок 1.6 – Лестница.

1.2.2 Ограждающие конструкции

1.2.2.1 Стены

Наружные стены ненесущие в виде кирпичного заполнения в пределах одного этажа толщиной 380 мм между дисками перекрытий. В наружной отделке здания применена система утепленных вентилируемых фасадов с облицовкой керамогранитом. Для соблюдения требований энергосбережения стены утеплены плитами теплоизоляционными марки «Техно Вент Проф» и «Техно Вент Стандарт».

Конструкция наружной стены показана на рисунке 1.8.

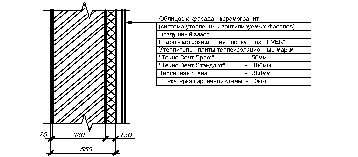

Рисунок 1.8 – Сечение наружной стены.

Материалы и размеры слоев стен, а так же другие характеристики приведены в таблице 1.5.

Таблица 1.5 – Характеристики элементов стен

1.2.2.1.1 Теплотехнический расчёт стены

Ограждающие конструкции по своим теплотехническим качествам должны обеспечивать в помещениях необходимый температурно-влажностный режим и ограничивать теплопотери зданий в отопительный период года. Для этого приведённое сопротивление теплопередаче ограждающих конструкций R₀ должно быть не менее R₀^тр, определяется по двум условиям:

1) из санитарно-гигиенических условий:

(1.1.)

где - базовое значение требуемого сопротивления теплопередаче,

- коэффициент, учитывающий особенности района строительства, согласно [2, п. 5.2] принимается равным 1.

2) из условий энергосбережения:

(1.2.)

(1.3.)

где t_от.пер., z_от.пер. - средняя температура и продолжительность в сутках периода со средней суточной температурой воздуха ниже или равной 8⁰С по 1,

(1.4.)

Требуемое приведенное сопротивление теплопередаче стены

Поскольку произведен расчет удельного расхода тепловой энергии на отопление здания то сопротивление теплопередаче Ro^норм может быть меньше нормируемого Ro^тр,на величину m_p

Ro^норм=Ro^тр0.63 (1.5.)

Ro^норм=2.21м²·°С/Вт

Поскольку населенный пункт Хабаровск относится к зоне влажности - нормальной, при этом влажностный режим помещения - нормальный, то в соответствии с [2,табл. 2] теплотехнические характеристики материалов ограждающих конструкций будут приняты, как для условий эксплуатации Б.

Условное сопротивление теплопередаче R₀^усл, (м²°С/Вт) определим по формуле:

R₀^усл=1/α_int+δ_n/λ_n+1/α_ext (1.6.)

где α_int - коэффициент теплоотдачи внутренней поверхности ограждающих конструкций, Вт/(м²°С), принимаемый по [2,табл. 4]

α_int=8.7 Вт/(м²°С)

α_ext - коэффициент теплоотдачи наружной поверхности, ограждающей конструкций для условий холодного периода, принимаемый по [2, табл. 6]

α_ext=12 Вт/(м²°С) –[2, п.3 табл.6] для наружных стен с вентилируемым фасадом.

R₀^усл=1/8.7+0.02/0.93+0.38/0.81+0.005/0.047+0.1/0.039+1/12

R₀^усл=3.36м²°С/Вт

Приведенное сопротивление теплопередаче R₀^пр, (м²°С/Вт) определим по формуле:

R₀^пр=R₀^усл ·r (1.7.)

r-коэффициент теплотехнической однородности ограждающей конструкции, учитывающий влияние стыков, откосов проемов, обрамляющих ребер, гибких связей и других теплопроводных включений

r=0.92

Тогда

R₀^пр=3.36·0.92=3.09м²·°С/Вт

Вывод: величина приведённого сопротивления теплопередаче R₀^пр больше требуемого R₀^норм(3.09>2.21) следовательно представленная ограждающая конструкция соответствует требованиям по теплопередаче.

1.2.2.2 Перегородки

Перегородки представляют собой кирпичную кладку из обыкновенного глиняного кирпича М100 на цементно-песчаном растворе М100. Толщина перегородок 120мм. С обеих сторон оштукатуривают цементно-песчаным раствором. Толщина штукатурного слоя 20 мм. Подобная конструкция перегородки обеспечивает требуемую звукоизоляцию.

Узлы крепления перегородок представлены на рисунке 1.9, 1.10.

Конструкция перегородок должна удовлетворять требованиям индустриальности. Устанавливают перегородки на растворе или непосредственно на бетоне, в местах примыкания перегородок к полу прокладывается прослойка из упругого материала для обеспечения звукоизоляции.

При сопряжении перегородок со стенами или между собой швы тщательно проконопачиваются и заделывают раствором. Зазор между потолком и перегородкой 10-15 мм законопачивают просмоленной паклей с обеих сторон, заделывают раствором на глубину 20-30 мм для обеспечения звукоизоляции от воздушного и материально переносимого шума.

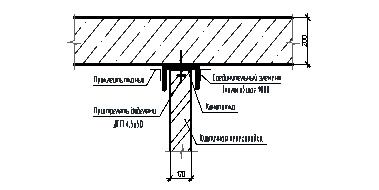

Рисунок 1.9 - Крепление перегородки к ж/б перекрытию.

Рисунок 1.10 - Крепление перегородки к стене.

1.2.2.3 Окна

Расчёт выполним на основе [2] «Тепловая защита зданий» для интервала ГСОП= 6000 - 8000 °С×сут: а = 0,00005, b = 0,3

Rreq = 0,00005*6182 + 0,3=0,61 м²^оС/Вт

В соответствии с МДС 56-1.2000 «Рекомендации по выбору и устройству современных конструкций окон» приняты оконные блоки из ПВХ с твердым селективным покрытием и заполнением аргоном с расчётным сопротивлением 0,65 м²^оС/Вт.

Элементы конструкции оконного блока приведены на рисунке 1.13.

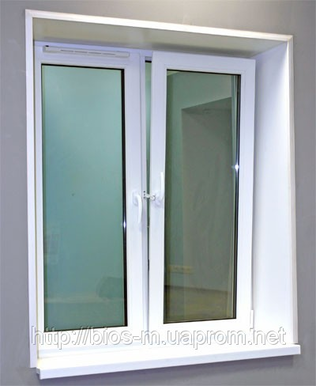

Рисунок 1.13 - Оконный блок.

1.2.2.4 Двери

В жилых помещениях приняты деревянные внутренние двери по ГОСТ 6629-88. В входной группе помещений установлены входные стальные двери.

1.2.2.5 Полы

Полы в помещениях принимаются в зависимости от их назначения и заданного материала, серия 2.144-1/88.
