2 Расчетно – конструктивный раздел

2.1 Расчёт здания в программном комплексе «Лира»

2.1.1 Исходные данные

Исходные данные для модели здания – архитектурно строительные чертежи: фасад здания. план, разрез

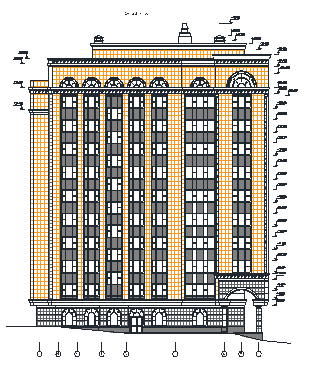

Рисунок 2.1 - Фасад здания.

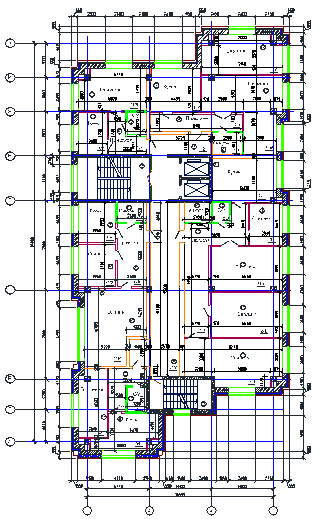

Рисунок 2.2 – План типичного этажа.

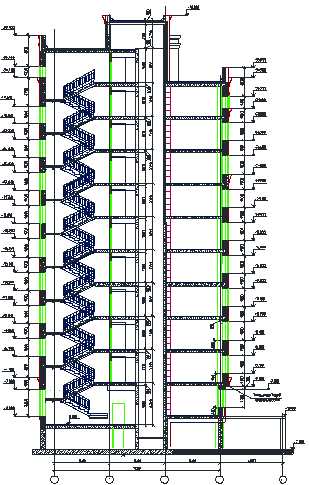

Рисунок 2.3 – Разрез здания.

Исходные данные по материалам и сечениям:

Бетон класса В25 с характеристиками согласно

СП 63.13330.2012 таблицы 6.7 – 6.11: R(b)=14,5 МПа, R(bt)=1,05 МПа,

Е(b)=30000 МПа;

Рабочая арматура класса А400 с характеристиками

согласно СП 63.13330.2012 таблицы 6.14 R(s)=R(sc)=350 МПа;

Сечение колонн подвала – 900x900 мм;

Сечение колонн офисных этажей – 600x600 мм;

Толщина плит перекрытий и покрытий – 220 мм;

Толщина плит лестничных клеток – 120 мм;

Толщина фундаментной плиты – 500 мм;

Толщина стен подвала – 500 мм;

2.1.2 Компоновка расчётной схемы

Фундаментная плита, плиты перекрытий и покрытий, а также стены подвала моделировались конечным элементом №41 (оболочка), колонны моделировались стержневыми конечными элементами №10. Сопряжение колонн с конечными элементами №41 производилось при помощи численного конечного элемента №10. Размеры ячеек приняты 0,3x0,3 м.

Закрепление узлов фундаментной плиты и столбчатых фундаментов производилось по X, Y, UZ. Коэффициенты постели варьировались в пределах от 800 до 1000 т/м3

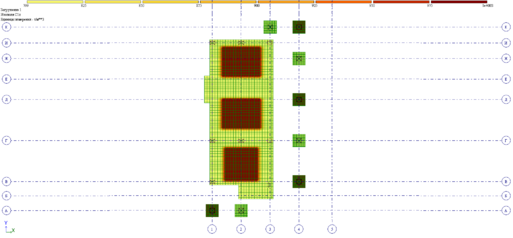

Рисунок 2.4 - Схема распределения коэффициентов постели фундаментной плиты и столбчатых фундаментов

Результат компоновки схемы представлен на рисунке 2.5.

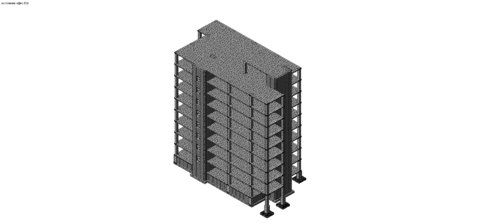

Рисунок 2.5 - Общая схема

Сбор нагрузок осуществлялся согласно СП 20.13330.2011. Жёсткость железобетонных конструкций задавалась с учётом развития пластических деформаций. Модуль упругости стержневых конечных элементов задавался пониженным. Коэффициент понижения равен для стержней – 0,6, для плит – 0,3.

2.1.2.1 Моделирование статических загружений

Таблица 2.1 – Сбор нагрузок

Конструкция самонесущих стен – штукатурка, кирпичная кладка, утеплитель, металлический каркас облицовки

Загружение 6 – ветровая нагрузка.

Для того чтобы рассчитать сооружение на ветер с учетом пульсации, необходимо сформировать два загружения. Одно из них, например, с номером N1, является статическим и объявляется статическим ветровым для пульсации. В этом загружении задаются только узловые нагрузки, соответствующие ветровому воздействию в требуемом ветровом районе. Другое из них, например, с номером N2, является загружением весами масс сооружения. Именно загружение N2 и является собственно пульсационным. Задание загружения N2 может быть выполнено как с помощью непосредственного задания узловой нагрузки по направлениям колебания масс, так и с помощью функции формирования динамического загружения из статического, например, с номером Nк (от собственного веса или любого другого статического вертикального загружения). Для этого предназначен пункт Учет статических загружений в меню Динамика, где требуется указать, что из загружения с номером Nк требуется сформировать динамическое загружение с номером N2 с требуемым коэффициентом преобразования. При этом производится автоматический сбор весов масс в узлы расчетной схемы. При формировании таблицы динамических загружений для пульсационного загружения N2 указывается, что N1 является соответствующим статическим загружением.

А) Б)

Рисунок 2.6 - Ветровая нагрузка: А) Статическая составляющая ветра

Б) Мгновенное загружение

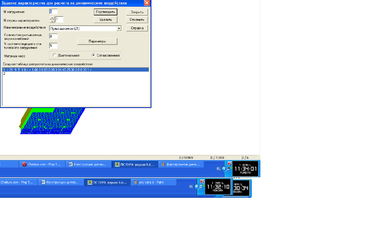

Рисунок 2.7 - Задание характеристик для расчёта на динамические воздействия

Ветровую нагрузку задаём с учётом декремента колебаний равным 0,3 для железобетонных конструкций и с учётом пульсации.

Согласно [14, п. 4], призматические сооружения. Коэффициент лобового сопротивления находится по формуле:

, (2.2.)

Где C(x) - коэффициент лобового сопротивления;

- коэффициент, зависящий от гибкости расчётной схемы здания

С (x0) , зависящий от соотношения размеров сооружения в плане.

(2.3.)

- расчётная гибкость здания, зависящая от расчётной схемы здания.

– гибкость, зависящая от соотношения размеров здания в плане.

Гибкость находится по формуле:

, (2.4.)

=30/17,5=1,7

l – максимальный размер сооружения (l=30 м)

b – минимальный размер сооружения (b=17,5 м)

Принимаем консольную расчётную схему.

Рисунок 2.8 - Расчётная схема здания

Согласно принятой расчётной схеме, расчётная гибкость находится по формуле:

, (2.5.)

(e)=2*1,7=3,4

По таблице 2.2. находим коэффициент k

Таблица 2.2 – Таблица интерполяции

По интерполяции находим коэффициент k=0.57

При соотношении размеров в плане l/b=2.27 коэффициент C_x0=2.07.

C_x=k*C_x (2.6.)

Лобовой коэффициент сопротивления равен:

C_x =0.57*2.07=1.18

Расчёт ветрового давления начинается с выбора типа местности.

Тип местности В – городские территории, лесные массивы и другие местности, равномерно покрытые препятствиями высотой более 10 м. Нормативное значение средней составляющей ветровой нагрузки ω на высоте z над поверхностью земли:

, (2.7.)

где w(0) – нормативное значение ветрового давления (Хабаровск – III ветровой район w(0)=0,38 кПа)

k - коэффициент учитывающий изменение ветрового давления по высоте

С_x – коэффициент лобового сопротивления

кПа

Высота грузовой площади равна высоте этажа здания – 3,3 м. Таким образом, для нахождения полосовой нагрузки q (кН/м) необходимо ветровое давление ω (кПа) умножить на высоту этажа.

, (2.8.)

q=0.22*3.3 =0,726 кН/м

Для нахождения сосредоточенной нагрузки на узел P( кН) необходимо нагрузку q (Кн/м) умножить на шаг узлов (S, м)

, (2.9.)

P=0,726*0,5=0,51 кН

Таблица 2.3 – Расчёт узловой нагрузки

Ветровую нагрузку следует приложить проективно в уровне перекрытий. Количество учитываемых пульсационных составляющих вычисляется автоматически в зависимости от предельной частоты в данном ветровом районе в соответствии [табл. 11.5., 15]. Согласно [таблице 11.5, 15] при декременте колебаний равном 0,3 и III ветровом районе предельная частота равна 1,2 Гц. В расчёте получены частоты: 0,67;0,936; 2,3; 2,75 Гц. В расчёт пойдут две пульсационные составляющие: 0,67;0,936; 1,09, так как остальные превышают нормативный предел. Максимальное ускорение верхнего этажа по расчету 0,07 м/с2 (от пониженного нормативного значение пульсационной составляющей), что меньше предельного 0,08 м/с2.

Суммарные усилия от ветра вычисляются по формуле:

, (2.10.)

Где T(кф) – усилия от данной формы колебаний

Т(кф+1) – усилие от статического загружения ветром

2.1.2.2 Полосовая нагрузка на расчитываемое перекрытие

Для расчитываемого перекрытия кроме сплошной поверхностной нагрузки задавалась полосовая нагрузка с шириной полосы 6 метров. Это делалось для того чтобы учесть самое неблагоприятное армирование плиты. При сплошной поверхностной нагрузке на перекрытие распределение пластических шарниров приведено на рисунке 2.9.

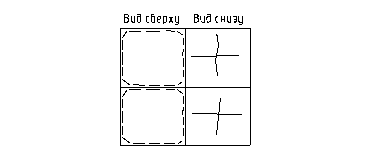

Рисунок 2.9 - Схема образования пластических шарниров при сплошной нагрузке

Как видно из рисунка, плита перекрытия, состоящая из конечных элементов в виде оболочки размером 0,25*0,25, разбивается на отдельные плиты со своими пластическими шарнирами. При полосовой нагрузка картина формирования пластических шарниров иная.

Рисунок 2.10 - Схема образования пластических шарниров при полосовой нагрузке
