Восстановление изношенных элементов рабочих органов путевых (1220280)
Текст из файла
2.3 Восстановление сваркой и наплавкой.................................................36
2.3.1 Оборудования.....................................................................................40
3. Методика исследований.........................................................................40
4 Технологический расчет режимов электрической сварки и наплавки.48
4.1 Подбор материала детали по химическому составу, и механическим свойствам ............................................................................................................61
4.2 Выбор заготовки, обоснование метода ее изготовления ...................62
4.3 Выбор методов механической обработки, оборудования и инструмента ........................................................................................................63
4.4 Выбор измерительного инструмента....................................................64
4.6 Свариваемость металлов и сплавов......................................................64
4.7 Подготовка к сварочно-наплавочным работам...................................64
4.8 Выбор источника питания.....................................................................70
4.9 Ручная сварка покрытыми электродами..............................................72
4.10 Расчет режимов ручной дуговой сварки (наплавки) .......................79
5 Экономический эффект от внедрения новых электродов для восстановления и упрочнения подбоек машин................................................82
5.1 Расчеты по базовой технологии............................................................82
5.2 Расчеты по новой технологии................................................................87
6. Меры безопасности при сварочных работах..........................................91
6.1 Основные термины.................................................................................91
6.2 Общие требования по охране труда при выполнении сварочных работ....................................................................................................................91
6.3 Требования по охране труда перед началом работы..........................93
6.4 Требования по охране труда во время работы ....................................95
6.5 Требования по охране труда по окончании работы ............................98
6.6 Требования по охране труда в аварийных ситуациях..........................98
6.7 Организация воздухообмена в производственных помещениях........100
6.8 Расчет мощности и параметров вентилятора........................................101
Список используемой литературы...............................................................105
Введение
Важнейшей задачей железнодорожного транспорта в рамках реализации современных требований к транспортной системе, направленных на обеспечение безопасности движения поездов, увеличения скоростей движения, сохранности грузов, качества перевозок пассажиров, является повышение надежности и долговечности путевых машин, позволяющих полностью ликвидировать ручной труд, повысить производительность за счет уровня механизации и автоматизации выполнения путевых работ, сократить время выполняемых операций и потерь, связанных с необходимостью предоставления временных интервалов в графике движения поездов для производства ремонтных технологических операций.
Не маловажным является поддержание путевой техники в исправном, работоспособном состоянии, снижение уровней отказов до возможно минимального уровня.
Рациональное использование запасных частей является крупным резервом повышения технической готовности машин, снижения стоимости их ремонта и технического обслуживания, экономии металла.
Главными задачами в области ремонта и технического обслуживания являются: повышение качества обслуживания и ремонта всех видов техники и оборудования, завершение внедрения на специализированных предприятиях технологии ремонта, обеспечивающей послеремонтный ресурс тракторов, комбайнов, их двигателей на промышленной основе.
Основное направление в развитии производства по восстановлению изношенных деталей машин – широкое применение поточно-механизированных линий и прогрессивных технологий, способствующих повышению концентрации производства.
Практика свидетельствует, что в среднем до 20% деталей подлежащих капитальному ремонту, полностью выбраковывается, 20 – 45% деталей вполне пригодны к дальнейшей эксплуатации. Срок службы 35 – 65% деталей можно продлить восстановлением их первоначальных параметров. Такое соотношение деталей по их пригодности характерно для многих видов машин. Следовательно, значительная часть деталей является ремонтно-пригодной, что позволяет определить их номенклатуру и планировать объёмы восстановления, разрабатывать, выпускать и внедрять оборудование, создавать и развивать производство по восстановлению изношенных деталей машин. Благодаря применению современной технологии и оборудования качество восстановленных деталей не уступает качеству новых, а в ряде случаев превышает его.
Восстановление деталей является сложной комплексной проблемой, охватывающей технологические, организационные и экономические вопросы.
Увеличение объёмов и снижение себестоимости восстановления деталей на крупных специализированных предприятиях достигается путем применения высокопроизводительных технологических процессов и оборудования, создание специализированных цехов, участков и поточно-механизированных линий, внедрения прогрессивных методов восстановления.
1 Обзор и анализ состояния проблемы
1.1 Парк машин ДПМ
В парке ДПМ в наличии имеются следующие машины:
29 машин типа - Унимат-08-275/3S, Дуоматик 09-32, ВПРС-02К, ВПРС-02,
ВПР-02.
10 машин типа - ПБ-01, БПБ.
12 машин типа - ПМГ, ДСП.
16 машин типа - УТМ-1А, УТМ-2М, ТЭУ-630, УТМ-1, СЧ-600, СЧ-601.
7 машин типа - RМ-80, СЗП-600, МКТ - 1, МКТ-1П.
17 прочих машин типа - СЗ - 240 - 6, СЗ - 160 - 4, СЗ-310-10, СЗ - 80- 2, Фатра, УМ-0-1А, SP-93.
Основными машинами парка, которые имеют износ элементов рабочих органов, контактирующих с абразивной средой.
1.1.1 ВПР 02 и Duomatic 09-32
Выправочно-подбивочно-рихтовочная машина ВПР-02 предназначена для выправки пути в продольном профиле, по уровню и в плане, уплотнения балласта под шпалами и с торцов шпал. Машина предназначена для работы на верхнем строении пути с типом рельсов до Р75 включительно, с деревянными и железобетонными шпалами, на всех видах балласта.

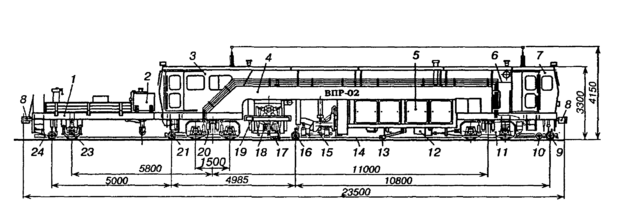

Общий вид машины ВПР-02 с платформой и габаритными размерами в транспортном положении показан на рисунке 1.1.
1 - полуприцепная платформа; 2 - дополнительный топливный бак; 3,7- кабины машиниста и оператора; 4 - рама; 5 - дизельный силовой агрегат; 6 - тросы нивелировочной измерительной системы; 8 - автосцепки; 9, 16, 21, 24 - передняя, измерительная, контрольно - измерительная и задняя тележки КИС; 10 - мерный каток с датчиком пути; 11, 20 - тяговая и бегунковая тележки; 12 - силовая передача (трансмиссия); 13 - балластный плуг; 14 - трос-хорда рихтовочной КИС; 15 - ПРУ; 17 - измерительное устройство нивелировочной системы; 18 - двухшпальные подбивочные блоки; 19 - уплотнители балласта у торцов шпал; 22 - опора платформы; 23 – колесная пара.
Рисунок 1.1 Выправочно-подбивочно-рихтовочная машина ВПР-02.

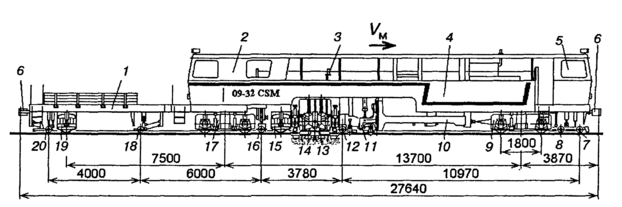

Машина Duomatic 09-32 CSM предназначена для использования на магистральных участках пути и состоит (рисунок 1.2.) из двух подвижных единиц: базовой машины и постоянно сцепленной с ней через универсальный шарнирный узел полуприцепной платформы 1.
1 - полуприцепная платформа; 2, 5 - кабины машиниста и оператора; 3 - нивелировочная КИС; 4 - корпус с силовым агрегатом, трансмиссией, гидропередачей, тормозной системой; 6 - автосцепки; 7, 12, 16, 18, 20 - передняя, измерительная, контрольно-измерительная, контрольная и задняя тележки КИС; 8 - мерный каток с датчиком пути; 9, 17 - тяговая и бегунковая ходовые тележки; 10 - спутник; 11 - ПРУ; 13 - подбивочные блоки; 14 - уплотнители балласта у торцов шпал; 15, 19 - приводные колесные пары спутника и платформы.
Рисунок 1.2 Выправочно-подбивочно-рихтовочная машина непрерывно цикличного действия Duomatic 09-32 CSM.
1.1.2 ВПРС-02 К и Unimat 08-275/ 3S
Выправочно-подбивочно-рихтовочная машина для стрелочных переводов ВПРС-02 предназначена для выправки пути в продольном профиле по уровню и в плане, уплотнения балласта под шпалами и у торцев шпал, под брусьями стрелочных переводов и крестовин при строительстве, всех видах ремонта и текущем содержании железнодорожного пути. Основное назначение машины - работа на стрелочных переводах и Станционных путях.

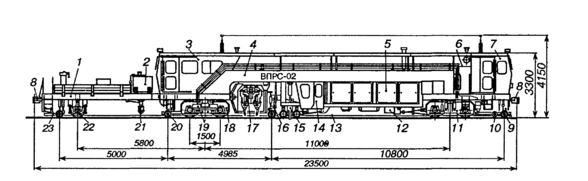

Общий вид машины ВПРС-02 с платформой приведен на рисунке 1.3.
1 - полуприцепная платформа; 2 - дополнительный топливный бак; 3, 7, 14 - кабины: машиниста, оператора и рабочая; 4 -рама; 5 - дизельный силовой агрегат; 6 - тросы нивелировочной измерительной системы; 8 - автосцепки; 9, 20,23 - передняя, контрольно - измерительная и задняя тележки КИС; ТО - мерный каток с датчиком пути; 11, 18 - тяговая и бегунковая тележки; 12 - силовая передача (трансмиссия); 13 - трос-хорда рихтовочной КИС; 15 - ПРУ; 16 - ниве-лировочно-рихтовочное измерительное устройство КИС; 17- одношпальные подбивочные блоки; 19 - уплотнители балласта у торцов шпал; 21 - опора платформы; 22 - колесная пара
Рисунок 1.3 Выправочно-подбивочно-рихтовочная машина для стрелок и пути ВПРС-02.

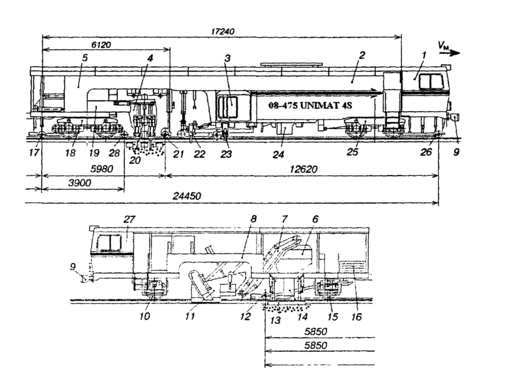

Машина Unimat – 08-275/3S предназначена для выправки, подбивки и рихтовки стрелочных переводов и пути при строительстве, всех видах ремонта и текущем содержании железнодорожного пути. Машина представляет собой постоянно сцепленный экипаж, состоящий из основной машины и дополнительного вагона.
1, 3, 27 - кабины: оператора, рабочая и машиниста; 2 - силовой дизельный агрегат; 4 - поворотные рамы подбивочных блоков; 5 - рама основной машины; 6 - бункер-накопитель балласта; 7 - наклонный транспортер; 8 - рама прицепного вагона; 9 - автосцепки; 10, 15 - колесные пары; 11 - щеточный подборщик балласта; 12, 17, 28, 26 ~ задняя, промежуточные и передняя тележки КИС; 13 - уплотнители балласта у торцов шпал; 14 -дозатор балласта; 16- кузов для путевого инструмента и материалов; 18,25 -ходовые тележки основной машины; 19 - поворотные консоли подбивочных блоков; 20 - подбивочные блоки (4 шт.); 21 - нивелировочно-рихтовочное измерительное устройство; 22 - ПРУ с крюковыми захватами; 23 - боковые подъемные устройства для рамных рельсов стрелочных переводов; 24 - силовая передача (трансмиссия)
Рисунок 1.4 Выправочно-подбивочно-рихтовочная машина для стрелок и пути Unimat 08-475-4S.
1.1.3 Машина МКТ
Машина МКТ предназначена для выполнения землеройных работ на всех видах ремонта, реконструкции и строительства водоотводных сооружений на железнодорожном пути с погрузкой вырезаемого материала как в состав для засорителей, работающий в сцепе с машиной, так и в подвижной состав на соседнем пути.
Выполняет следующие виды работ:
очистку, углубление, расширение и профилирование существующих кюветов и канав;
нарезку новых кюветов, траншей и канав с профилированием дна откосов;
планировку поверхности обочин и откосов земляного полотна;
уборку лишнего балласта и засорителей с обочин земляного полотна, откосов, насыпей и выемок с отгрузкой в универсальные полувагоны, подвижной состав на соседнем пути или в отвал;
перемещение и перераспределение балласта по обочине земляного полотна;
оправку балластной призмы и планировку балласта в междупутье.
Машина МКТ работает в комплексе с путевым тяговым модулем ПТМ-630 или ТЭУ-630.
С августа 2002 г. начался выпуск машин МКТ с устройством активной разгрузки ротора, позволяющей достигать производительность до 300-350 м3/час.

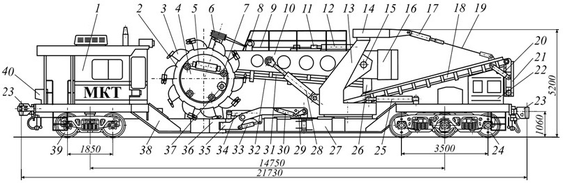

1 – кабина управления; 2 и 3 – обечайка ротора и ковши; 4 – рама ротора; 5 – конвейер сектора разгрузки; 6 – механизм поворота ротора в плане; 7 – направляющие ролики; 8 – отклоняющие блоки; 9 – канаты; 10 – стрела; 11 и 12 – направляющие и гидроцилиндры привода поворота ротора; 13 – клеть; 14 – укосина; 15 – оси крепления стрелы; 16 – противовес; 17 и 19 – гидроцилиндр и подвеска разгрузочного конвейера; 18, 31 и 32 – разгрузочный, основной и очистной конвейеры; 20 и 21 – гидроцилиндры и поворотная секция разгрузочного конвейера; 22 – опора разгрузочного конвейера; 23 – автосцепки; 24 и 39 – трехосная и двухосная ходовые тележки с механизмом блокировки рессор; 25 – гидроцилиндры поворота клети; 26 – отбойник грунта; 27 – отвалы планировочного плуга; 28 – гидроцилиндры изменения наклона стрелы; 29 – балка; 30 и 33 гидроцилиндры наклона отвалов и балки; 34 – гидроцилиндр поворота балки в плане; 35 и 36 – корневой и опорный кронштейны плуга; 37 – привод вращения ротора; 38 – рама машины; 40 – блок соединительных розеток
Рисунок 1.5 Кюветно-траншейная машина МКТ
1.1.4 Машина Планировщик Балласта
