Бульдозер с рыхлителем фрезерного типа, расположенным перед отвалом

Просмтор этого файла доступен только зарегистрированным пользователям. Но у нас супер быстрая регистрация: достаточно только электронной почты!

Регистрация/авторизация

Текст из файла (страница 4)

Установить шарнир рядом с валом не получится, так как шток гидроцилиндра будет подвержен загрязнению, засыпанию грунтом, и быстро выйдет из строя.

Для того чтобы максимально близко поставить шарнир к валу, потребуется приварить открылки к отвалу.

2.3 Определение толщины стружки

, (2.3)

где B -Длина отвала, B=3,64м; сила тяги трактора.

Номинальное тяговое усилие по сцеплению определяем по формуле:

, (2.4)

где φ_max = 0,82 – максимальное значение коэффициента использования веса бульдозера по тяге;

- сцепной вес бульдозера, =183875 Н;

Максимальное заглубление отвала и фрез 0,207 м.

2.4 Расчет параметров поддерживающих брусьев

Для упрощения производства поддерживающих брусьев, принимаются стандартные размеры толкающих брусьев на базе трактора Т-180. Это позволит не перенастраивать оборудование под новые значения.

Размер толкающего бруса бульдозера ДЗ-35.

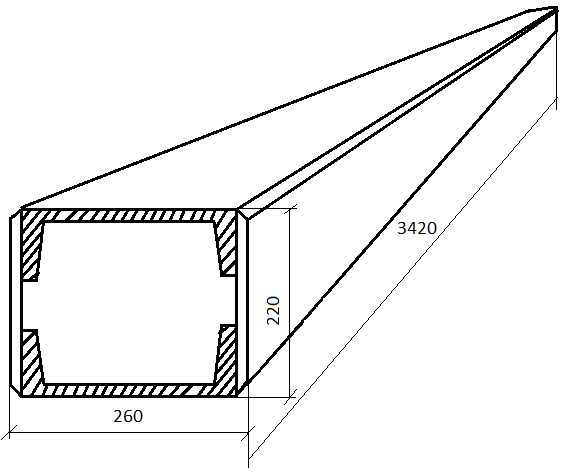

Рисунок 2.2 Поддерживающий брус

Для литых деталей несущих конструкций на которой будет устанавливаться всё оборудование принимается сталь марки 20Л (Содержание углерода не более 0,22%) Плотность 7850 кг/ .

Размеры поддерживающего бруса 3,24 х0,26х0,22 м

Вес будет исходить из объема изделия

Вес брусьев:

, (2.5)

Где V- объем бруса, - плотность стали

V=3,24∙0,26∙0,22=0,185

Вес одного поддерживающего бруса

Так как бруса два, то общий вес поддерживающих брусьев будет равен

2909,6 кг

2.5 Расчет параметров фрезы

Для фрезы выбирается сталь Ст25 ( )

Диаметр фрезы определяется по следующей формуле

d_ф=(1,42)h, (2.6)

где h – глубина фрезерования, м.

В нашем случае глубина фрезерования равна толщине стружки.

d_ф=1,9 ^.0,207=0,39 м

Принимаются дисковые трехсторонние фрезы 2240-0477 ГОСТ 3755-78

D=400мм, B=50мм, d=50мм, =140мм, z=20

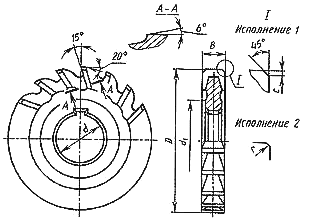

Рисунок 2.3 – Фреза

Для вычисления веса потребуется найти рабочий объем фрезы.

Так как размер d – отверстие, то нужно отнять его от общего диаметра,

Тогда расчетный диаметр получится 350мм, отсюда радиус 175 мм.

Расчет объема вычисляется по принципу цилиндра.

, (2.7)

Где H=B=0,05= 5∙ м, R- радиус фрезы

Вес одной фрезы:

На валу устанавливается 10 фрез на расстоянии 348 мм. Это расстояние оптимально для данной конструкции, грунт прилипший на фрезах не будет мешать рыхлению , не будет скапливаться, забиваться между фрезами.

Вес всех фрез:

2.6 Расчет вала

Материал для вала принимается сталь 20ХГНР (Плотность 7800 кг/

Рабочая длина фрезерного вала равна длине отвала 3,64 м, но с учетом закрепления на брусьях принимается 3,68 м.

Диаметр расчетного сечения вала вычисляют по формуле, известной из курса сопротивления материалов: ]

d= (2.8)

где M – крутящий момент, действующий в расчетном сечении вала и численно равный передаваемому вращающему моменту, (MНмм), [τ]— допускаемое напряжение на кручение.

Для стали 20ХГНР ]=410МПа.

Крутящий момент M находится из курса сопротивления материалов.

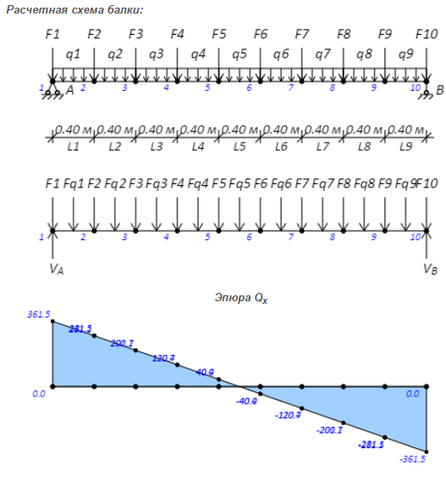

Представим вал в виде балки на которую действуют силы:

Сосредоточенная нагрузка принимается из веса фрез =37,6 кг=0,37кН

Распределенная нагрузка - сопротивление грунта .

условное расстояние между фрезами 0,4м

2.6.1 Определение крутящего момента

Распределенная нагрузка заменяется равнодействующей:

Fq1 = q1 * 0.4 = 200 * 0.4 = 80кН.

Fq2 = q2 * 0.4 = 200 * 0.4 = 80кН

Fq3 = q3 * 0.4 = 200 * 0.4 = 80кН.

Fq4 = q4 * 0.4 = 200 * 0.4 = 80кН.

Fq5 = q5 * 0.4 = 200 * 0.4 = 80кН.

Fq6 = q6 * 0.4 = 200 * 0.4 = 80кН.

Fq7 = q7 * 0.4 = 200 * 0.4 = 80кН.

Fq8 = q8 * 0.4 = 200 * 0.4 = 80кН.

Fq9 = q9 * 0.4 = 200 * 0.4 = 80кН.

Обозначаем опоры "A" и "B".

Укажем опорные реакции "VA" и "VB".

Составим уравнения равновесия: = 0; = 0.

= + Fq1 * 0.2 + Fq2 * 0.6 + Fq3 * 1 + Fq4 * 1.4 + Fq5 * 1.8 + Fq6 * 2.2 + Fq7 * 2.6 + Fq8 * 3 + Fq9 * 3.4 + F1 * 0 + F2 * 0.4 + F3 * 0.8 + F4 * 1.2 + F5 * 1.6 + F6 * 2 + F7 * 2.4 + F8 * 2.8 + F9 * 3.2 + F10 * 3.6 - VB * 3.6 = 0

VB = ( + Fq1 * 0.2 + Fq2 * 0.6 + Fq3 * 1 + Fq4 * 1.4 + Fq5 * 1.8 + Fq6 * 2.2 + Fq7 * 2.6 + Fq8 * 3 + Fq9 * 3.4 + F1 * 0 + F2 * 0.4 + F3 * 0.8 + F4 * 1.2 + F5 * 1.6 + F6 * 2 + F7 * 2.4 + F8 * 2.8 + F9 * 3.2 + F10 * 3.6 ) / + 3.6 =

= ( + 80 * 0.2 + 80 * 0.6 + 80 * 1 + 80 * 1.4 + 80 * 1.8 + 80 * 2.2 + 80 * 2.6 + 80 * 3 + 80 * 3.4 + 0.37 * 0 + 0.37 * 0.4 + 0.37 * 0.8 + 0.37 * 1.2 + 0.37 * 1.6 + 0.37 * 2 + 0.37 * 2.4 + 0.37 * 2.8 + 0.37 * 3.2 + 0.37 * 3.6) / + 3.6 = 361.850 кН.

= - Fq1 * 3.4 - Fq2 * 3 - Fq3 * 2.6 - Fq4 * 2.2 - Fq5 * 1.8 - Fq6 * 1.4 - Fq7 * 1 - Fq8 * 0.6 - Fq9 * 0.2 - F1 * 3.6 - F2 * 3.2 - F3 * 2.8 - F4 * 2.4 - F5 * 2 - F6 * 1.6 - F7 * 1.2 - F8 * 0.8 - F9 * 0.4 + F10 * 0 + VA * 3.6 = 0,

VA = ( - Fq1 * 3.4 - Fq2 * 3 - Fq3 * 2.6 - Fq4 * 2.2 - Fq5 * 1.8 - Fq6 * 1.4 - Fq7 * 1 - Fq8 * 0.6 - Fq9 * 0.2 - F1 * 3.6 - F2 * 3.2 - F3 * 2.8 - F4 * 2.4 - F5 * 2 - F6 * 1.6 - F7 * 1.2 - F8 * 0.8 - F9 * 0.4 + F10 * 0 ) / - 3.6 =

= ( - 80 * 3.4 - 80 * 3 - 80 * 2.6 - 80 * 2.2 - 80 * 1.8 - 80 * 1.4 - 80 * 1 - 80 * 0.6 - 80 * 0.2 - 0.37 * 3.6 - 0.37 * 3.2 - 0.37 * 2.8 - 0.37 * 2.4 - 0.37 * 2 - 0.37 * 1.6 - 0.37 * 1.2 - 0.37 * 0.8 - 0.37 * 0.4 + 0.37 * 0) / - 3.6 = 361.850 кН.

Выполним проверку, используя уравнение Y = 0:

Y = VA + VB - Fq1 - Fq2 - Fq3 - Fq4 - Fq5 - Fq6 - Fq7 - Fq8 - Fq9 - F1 - F2 - F3 - F4 - F5 - F6 - F7 - F8 - F9 - F10 = 0

Y = + 361.85 + 361.85 - 80 - 80 - 80 - 80 - 80 - 80 - 80 - 80 - 80 - 0.37 - 0.37 - 0.37 - 0.37 - 0.37 - 0.37 - 0.37 - 0.37 - 0.37 - 0.37 = 0.00

Ответ: VA = 361.850 кН; VB = 361.850 кН.

Стром эпюру Qx. Определяем значения поперечных сил в характерных сечениях:

Q1 лев = 0

Q1 прав = + VA - F1 = + 361.85 - 0.37 = 361.480

Q2 лев = + VA - F1 - Fq1 = + 361.85 - 0.37 - 80 = 281.480

Q2 прав = + VA - F1 - Fq1 - F2 = + 361.85 - 0.37 - 80 - 0.37 = 281.110

Q3 лев = + VA - F1 - Fq1 - F2 - Fq2 = + 361.85 - 0.37 - 80 - 0.37 - 80 = 201.110

Q3 прав = + VA - F1 - Fq1 - F2 - Fq2 - F3 = + 361.85 - 0.37 - 80 - 0.37 - 80 - 0.37 = 200.740

Q4 лев = + VA - F1 - Fq1 - F2 - Fq2 - F3 - Fq3 = + 361.85 - 0.37 - 80 - 0.37 - 80 - 0.37 - 80 = 120.740

Q4 прав = + VA - F1 - Fq1 - F2 - Fq2 - F3 - Fq3 - F4 = + 361.85 - 0.37 - 80 - 0.37 - 80 - 0.37 - 80 - 0.37 = 120.370

Q5 лев = + VA - F1 - Fq1 - F2 - Fq2 - F3 - Fq3 - F4 - Fq4 = + 361.85 - 0.37 - 80 - 0.37 - 80 - 0.37 - 80 - 0.37 - 80 = 40.370

Q5 прав = + VA - F1 - Fq1 - F2 - Fq2 - F3 - Fq3 - F4 - Fq4 - F5 = + 361.85 - 0.37 - 80 - 0.37 - 80 - 0.37 - 80 - 0.37 - 80 - 0.37 = 40.000

Q6 лев = + VA - F1 - Fq1 - F2 - Fq2 - F3 - Fq3 - F4 - Fq4 - F5 - Fq5 = + 361.85 - 0.37 - 80 - 0.37 - 80 - 0.37 - 80 - 0.37 - 80 - 0.37 - 80 = -40.000

Q6 прав = + VA - F1 - Fq1 - F2 - Fq2 - F3 - Fq3 - F4 - Fq4 - F5 - Fq5 - F6 = + 361.85 - 0.37 - 80 - 0.37 - 80 - 0.37 - 80 - 0.37 - 80 - 0.37 - 80 - 0.37 = -40.370

Q7 лев = + VA - F1 - Fq1 - F2 - Fq2 - F3 - Fq3 - F4 - Fq4 - F5 - Fq5 - F6 - Fq6 = + 361.85 - 0.37 - 80 - 0.37 - 80 - 0.37 - 80 - 0.37 - 80 - 0.37 - 80 - 0.37 - 80 = -120.370

Q7 прав = + VA - F1 - Fq1 - F2 - Fq2 - F3 - Fq3 - F4 - Fq4 - F5 - Fq5 - F6 - Fq6 - F7 = + 361.85 - 0.37 - 80 - 0.37 - 80 - 0.37 - 80 - 0.37 - 80 - 0.37 - 80 - 0.37 - 80 - 0.37 = -120.740

Q8 лев = + VA - F1 - Fq1 - F2 - Fq2 - F3 - Fq3 - F4 - Fq4 - F5 - Fq5 - F6 - Fq6 - F7 - Fq7 = + 361.85 - 0.37 - 80 - 0.37 - 80 - 0.37 - 80 - 0.37 - 80 - 0.37 - 80 - 0.37 - 80 - 0.37 - 80 = -200.740

Q8 прав = + VA - F1 - Fq1 - F2 - Fq2 - F3 - Fq3 - F4 - Fq4 - F5 - Fq5 - F6 - Fq6 - F7 - Fq7 - F8 = + 361.85 - 0.37 - 80 - 0.37 - 80 - 0.37 - 80 - 0.37 - 80 - 0.37 - 80 - 0.37 - 80 - 0.37 - 80 - 0.37 = -201.110

Q9 лев = + VA - F1 - Fq1 - F2 - Fq2 - F3 - Fq3 - F4 - Fq4 - F5 - Fq5 - F6 - Fq6 - F7 - Fq7 - F8 - Fq8 = + 361.85 - 0.37 - 80 - 0.37 - 80 - 0.37 - 80 - 0.37 - 80 - 0.37 - 80 - 0.37 - 80 - 0.37 - 80 - 0.37 - 80 = -281.110

Q9 прав = + VA - F1 - Fq1 - F2 - Fq2 - F3 - Fq3 - F4 - Fq4 - F5 - Fq5 - F6 - Fq6 - F7 - Fq7 - F8 - Fq8 - F9 = + 361.85 - 0.37 - 80 - 0.37 - 80 - 0.37 - 80 - 0.37 - 80 - 0.37 - 80 - 0.37 - 80 - 0.37 - 80 - 0.37 - 80 - 0.37 = -281.480

Q10 лев = + VA - F1 - Fq1 - F2 - Fq2 - F3 - Fq3 - F4 - Fq4 - F5 - Fq5 - F6 - Fq6 - F7 - Fq7 - F8 - Fq8 - F9 - Fq9 = + 361.85 - 0.37 - 80 - 0.37 - 80 - 0.37 - 80 - 0.37 - 80 - 0.37 - 80 - 0.37 - 80 - 0.37 - 80 - 0.37 - 80 - 0.37 - 80 = -361.480

Q10 прав = + VA - F1 - Fq1 - F2 - Fq2 - F3 - Fq3 - F4 - Fq4 - F5 - Fq5 - F6 - Fq6 - F7 - Fq7 - F8 - Fq8 - F9 - Fq9 + VB - F10 = + 361.85 - 0.37 - 80 - 0.37 - 80 - 0.37 - 80 - 0.37 - 80 - 0.37 - 80 - 0.37 - 80 - 0.37 - 80 - 0.37 - 80 - 0.37 - 80 + 361.85 - 0.37 = 0

Эпюра Qx пересекает нулевую линию, определим расстояние от точки 9 до точки пересечения нулевой линии:

x0 = 0.4 * 40 / ( 40 + 40 ) = 0.20 м.

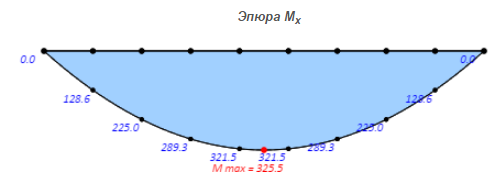

Стром эпюру Mx. Определяем изгибающие моменты в характерных точках:

M1 = 0

M2 = + VA * 0.4 - F1 * 0.4 - Fq1 * 0.2 = + 361.85 * 0.4 - 0.37 * 0.4 - 80 * 0.2 = 128.592

M3 = + VA * 0.8 - F1 * 0.8 - Fq1 * 0.6 - F2 * 0.4 - Fq2 * 0.2 = + 361.85 * 0.8 - 0.37 * 0.8 - 80 * 0.6 - 0.37 * 0.4 - 80 * 0.2 = 225.036

M4 = + VA * 1.2 - F1 * 1.2 - Fq1 * 1 - F2 * 0.8 - Fq2 * 0.6 - F3 * 0.4 - Fq3 * 0.2 = + 361.85 * 1.2 - 0.37 * 1.2 - 80 * 1 - 0.37 * 0.8 - 80 * 0.6 - 0.37 * 0.4 - 80 * 0.2 = 289.332

M5 = + VA * 1.6 - F1 * 1.6 - Fq1 * 1.4 - F2 * 1.2 - Fq2 * 1 - F3 * 0.8 - Fq3 * 0.6 - F4 * 0.4 - Fq4 * 0.2 = + 361.85 * 1.6 - 0.37 * 1.6 - 80 * 1.4 - 0.37 * 1.2 - 80 * 1 - 0.37 * 0.8 - 80 * 0.6 - 0.37 * 0.4 - 80 * 0.2 = 321.480

M6 = + VA * 2 - F1 * 2 - Fq1 * 1.8 - F2 * 1.6 - Fq2 * 1.4 - F3 * 1.2 - Fq3 * 1 - F4 * 0.8 - Fq4 * 0.6 - F5 * 0.4 - Fq5 * 0.2 = + 361.85 * 2 - 0.37 * 2 - 80 * 1.8 - 0.37 * 1.6 - 80 * 1.4 - 0.37 * 1.2 - 80 * 1 - 0.37 * 0.8 - 80 * 0.6 - 0.37 * 0.4 - 80 * 0.2 = 321.480

M7 = + VA * 2.4 - F1 * 2.4 - Fq1 * 2.2 - F2 * 2 - Fq2 * 1.8 - F3 * 1.6 - Fq3 * 1.4 - F4 * 1.2 - Fq4 * 1 - F5 * 0.8 - Fq5 * 0.6 - F6 * 0.4 - Fq6 * 0.2 = + 361.85 * 2.4 - 0.37 * 2.4 - 80 * 2.2 - 0.37 * 2 - 80 * 1.8 - 0.37 * 1.6 - 80 * 1.4 - 0.37 * 1.2 - 80 * 1 - 0.37 * 0.8 - 80 * 0.6 - 0.37 * 0.4 - 80 * 0.2 = 289.332

M8 = + VA * 2.8 - F1 * 2.8 - Fq1 * 2.6 - F2 * 2.4 - Fq2 * 2.2 - F3 * 2 - Fq3 * 1.8 - F4 * 1.6 - Fq4 * 1.4 - F5 * 1.2 - Fq5 * 1 - F6 * 0.8 - Fq6 * 0.6 - F7 * 0.4 - Fq7 * 0.2 = + 361.85 * 2.8 - 0.37 * 2.8 - 80 * 2.6 - 0.37 * 2.4 - 80 * 2.2 - 0.37 * 2 - 80 * 1.8 - 0.37 * 1.6 - 80 * 1.4 - 0.37 * 1.2 - 80 * 1 - 0.37 * 0.8 - 80 * 0.6 - 0.37 * 0.4 - 80 * 0.2 = 225.036

M9 = + VA * 3.2 - F1 * 3.2 - Fq1 * 3 - F2 * 2.8 - Fq2 * 2.6 - F3 * 2.4 - Fq3 * 2.2 - F4 * 2 - Fq4 * 1.8 - F5 * 1.6 - Fq5 * 1.4 - F6 * 1.2 - Fq6 * 1 - F7 * 0.8 - Fq7 * 0.6 - F8 * 0.4 - Fq8 * 0.2 = + 361.85 * 3.2 - 0.37 * 3.2 - 80 * 3 - 0.37 * 2.8 - 80 * 2.6 - 0.37 * 2.4 - 80 * 2.2 - 0.37 * 2 - 80 * 1.8 - 0.37 * 1.6 - 80 * 1.4 - 0.37 * 1.2 - 80 * 1 - 0.37 * 0.8 - 80 * 0.6 - 0.37 * 0.4 - 80 * 0.2 = 128.592

M10 = + VA * 3.6 - F1 * 3.6 - Fq1 * 3.4 - F2 * 3.2 - Fq2 * 3 - F3 * 2.8 - Fq3 * 2.6 - F4 * 2.4 - Fq4 * 2.2 - F5 * 2 - Fq5 * 1.8 - F6 * 1.6 - Fq6 * 1.4 - F7 * 1.2 - Fq7 * 1 - F8 * 0.8 - Fq8 * 0.6 - F9 * 0.4 - Fq9 * 0.2 = + 361.85 * 3.6 - 0.37 * 3.6 - 80 * 3.4 - 0.37 * 3.2 - 80 * 3 - 0.37 * 2.8 - 80 * 2.6 - 0.37 * 2.4 - 80 * 2.2 - 0.37 * 2 - 80 * 1.8 - 0.37 * 1.6 - 80 * 1.4 - 0.37 * 1.2 - 80 * 1 - 0.37 * 0.8 - 80 * 0.6 - 0.37 * 0.4 - 80 * 0.2 = 0
