Структурная схема регулятора приведена на рисунке 2.8.

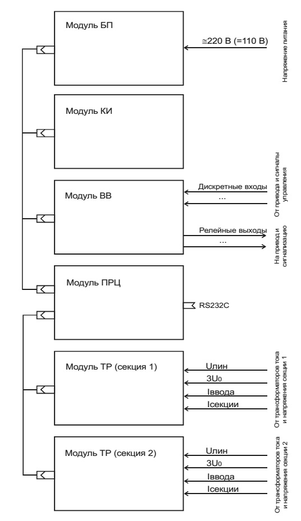

Рисунок 2.8 – Структурная схема регулятора

Функциональное назначение дискретных входов:

– «Переключение» – сигнал, поступающий от привода переключателя. Наличие сигнала свидетельствует о том, что идет процесс переключения.

– «Запрет прибавить» (SQn) – сигнал, поступающий от верхнего концевика переключателя. Наличие сигнала свидетельствует о том, что переключатель находится в верхнем положении, регулирование в сторону увеличения напряжения невозможно.

– «Запрет убавить» (SQ1) – сигнал, поступающий от нижнего концевика переключателя. Наличие сигнала свидетельствует о том, что переключатель находится в нижнем положении, регулирование в сторону уменьшения напряжения невозможно.

На клеммник Х2 модуля ВВ выведены контакты семи реле, позволяющие коммутировать цепи управления ПМ и внешней сигнализации.

Функциональное назначение дискретных выходов:

– «Прибавить» – управляющий сигнал, включающий привод для переключения переключателя в сторону увеличения напряжения. Выставляется при выходе напряжения поддержания из зоны нечувствительности. Снимается через задержку с момента прихода от ПМ сигнала «Переключение» (для непрерывного режима - пока напряжение не вернется в зону нечувствительности).

– «Убавить» – управляющий сигнал, включающий привод для переключения переключателя в сторону уменьшения напряжения. Выставляется при выходе напряжения поддержания из зоны нечувствительности. Снимается через задержку с момента прихода от ПМ сигнала «Переключение» (для непрерывного режима - пока напряжение не вернется в зону нечувствительности).

Регулятор имеет пять режимов работы:

– «Работа»;

– «Контроль»;

– «Регулирование»;

– «Архив событий»;

– «Ввод уставок».

Режим «Работа» предназначен для автоматического поддержания выходного напряжения трансформатора в заданных пределах.

Режим «Контроль» предназначен для контроля измеряемых величин (токов и напряжений) и состояния дискретных входов. Напряжение трансформатора автоматически поддерживается в заданных пределах аналогично режиму «Работа».

Режим «Регулирование» позволяет оператору управлять приводом с клавиатуры регулятора. Контролируются предельные значения измеряемых величин. Автоматическое регулирование запрещено.

Режим «Архив событий» позволяет оператору просматривать информацию о времени и характере отклонений от нормальной работы регулятора. Напряжение трансформатора автоматически поддерживается в заданных пределах аналогично режиму «Работа».

Режим «Ввод уставок» предназначен для ввода и просмотра уставок. Контроль входных токов и напряжений и управление приводом не производится.

Внешний вид регулятора показан на рисунке 2.9 и 2.10.

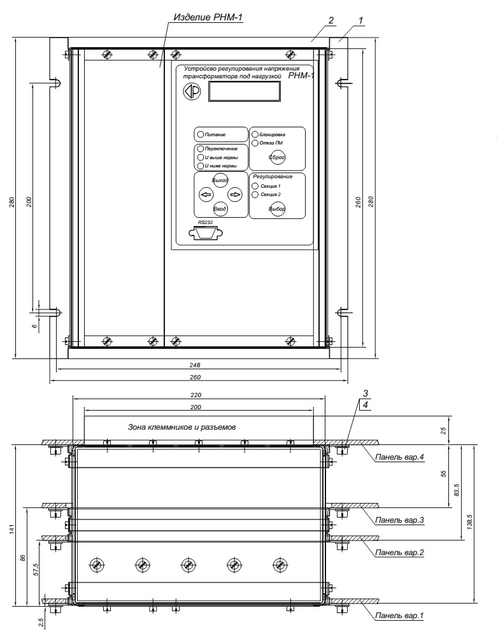

Рисунок 2.9 – Внешний вид и варианты установки регулятора

Рисунок 2.10 – Внешний вид регулятора (вид сзади)

Для защиты регулятора напряжения РНМ – 01 необходимо выбрать предохранитель. Напряжение питания регулятора , максимальная потребляемая мощность 20 ВА, поэтому максимальный потребляемый ток Исходя из этих параметров выбран предохранитель серии Н520 0,1А 250В(изображен на рисунке 2.11) [14].

Рисунок 2.11 – Предохранитель Н520 0,1А 250В

1. Выбор промежуточного реле

Основным параметром для выбора промежуточного реле является номинальное напряжение катушки, оно должно быть равно 220В.

Выберем реле РП – 21М – 001 220В (изображено на рисунке 2.12) [15]. Оно предназначено для применения в цепях управления электроприводами переменного тока напряжением 220В.

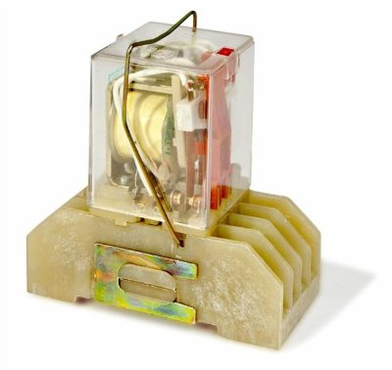

Рисунок 2.12 – Промежуточное реле РП – 21М – 001 220В

Структура условного обозначения РП – 21М – 001 220В:

– РП – реле промежуточное;

– 21 – номер серии;

– М – модернизированное;

– 001 – исполнение по сочетанию контактов, переключающий.

– 220 – номинальное напряжение питания катушки.

1. Выбор светодиодного индикатора

Основным параметром для выбора светодиодного индикатора является его номинальное напряжение питания, оно должно быть равно 220В.

Выберем индикаторную светодиодную лампу AR – AD 22C – 12D/L (изображен на рисунке 2.13) [16]. Является прибором для индикации (сигнализации) состояния электрических цепей и рабочего состояния электрического оборудования.

Основные характеристики:

– цвет: зеленый

– номинальное рабочее напряжения:

Рисунок 2.13 – Индикаторная светодиодная лампа AR – AD 22C – 12D/L

1. Выбор электромонтажного шкафа

Шкаф R5CE0462 [17] – навесной шкаф высота 400мм, ширина 600мм, глубина 200мм, степень защиты IP66, в комплекте с монтажной платой, дверью, замком, фланцем для ввода кабеля, монтажными аксессуарами. Предназначен для систем распределения электроэнергии и автоматизации технологических процессов.

Особенности:

– каркас и дверь выполнены из стали 1,5 мм, порошковое покрытие RAL 7035;

– монтажная плата выполнена из оцинкованная сталь 2 мм;

– литой уплотнитель: полиуретан;

– высокая степень пыле- влагозащиты;

– степень ударопрочности – IK10;

– дверь реверсивная, по умолчанию установлена с правой стороны;

– в двери установлен замок под ключ с двойной бородкой 3 мм;

– быстросъемный фланец для ввода кабеля в комплекте с уплотнителем

1. АВТОМАТИЧЕСКИЙ ЭЛЕКТРОПРИВОД СИСТЕМЫ РЕГУЛИРОВАНИЯ НАПРЯЖЕНИЯ ПОД НАГРУЗКОЙ СИЛОВОГО ТРАНСФОРМАТОРА ТЯГОВОЙ ПОДСТАНЦИИ СТ. БИРА

На чертеже ВКР 13.03.02 025 Э32 изображена принципиальная электрическая схема автоматического электропривода системы регулирования напряжения под нагрузкой силового трансформатора.

На чертеже ВКР 13.03.02 025 004 изображен шкаф управления автоматического электропривода системы регулирования напряжения под нагрузкой силового трансформатора.

На чертеже ВКР 13.03.02 025 005 изображена блок схема алгоритма работы автоматической системы регулировки напряжения.

1. Настройка параметров устройства плавного пуска

Ограничение пускового тока при плавном пуске , настраивается на значение . В этом режиме во время запуска проис­ходит регулирование напряжения на двигате­ле с внутренней обратной связью по току, вследствие этого осуществляется плавный за­пуск с ограничением тока. Этот режим запуска, по моему мнению, считается наилучшим для работы с асинхронным двигателем с короткозамкнутым ротором, используемого в нашей системе [13].

Время выхода на ограничение тока составляет 0,2 – 0,3 сек при SW1.8=0 т.е. при выключенном режиме работы с малоинерционными механизмами. Режим действует при SW1.5=0, SW1.6=0 т.е. при выборе режима плавного пуска.

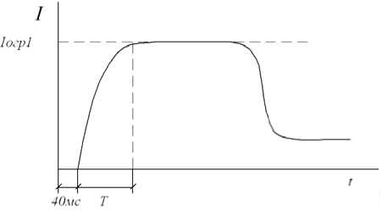

На рисунке 3.1 изображена зависимость ограниченного тока от времени.

Рисунок 3.1 – Плавный пуск с ограничением тока

Настройка тока перегрузки (ток отключения) выставляется в значение .

Настройка ограничения тока при торможении , задается значением равным .

Настройка защиты от превышении времени пуска , задается значением равным

Настройка длительности торможения постоянным током , задается равным

Класс тепловой защиты электродвигателя выставляется на 4 секунды переключателями SW1.1 – SW1.3. При протекании 6 – кратного тока в обмотках двигателя, через 4 сек произойдет его отключение.

Также настраиваем на включение защиту от обратного чередования фаз переключателем SW1.4.

Номинальный ток электродвигателя равен , это значение соответствует нижнему диапазону в настройке номинального тока переключателя SW1.12. Соответственно выбранному диапазону, выберем само значение тока переключателем SW2.

1. Расчет напряжений для настройки параметров регулятора

Поддержание напряжения в заданных нормах является главным параметром при настройке регулятора напряжения.

Регулирование напряжения в обмотке ВН осуществляется под нагрузкой в пределах при помощи ступеней обмотки ВН. При номинальном напряжении обмотки НН диапазон его изменения 24,2 – 30,8 кВ, что составляет . На одну ступень регулирования при этом приходится 183 В, которая определяет диапазон нечувствительности РНМ.

Регулятор будет управлять электроприводом в непрерывном режиме, т.е. сигналы управления от регулятора к устройству плавного пуска будут удерживаться до того, как напряжение не вернется в зону нечувствительности.

С помощью модуля клавиатуры и индикации выставляем режимы работы РНМ и вводим значения уставок.

Расчетное значение напряжения поддержания .

Ширина зоны нечувствительности рассчитывается исходя из допустимых отклонений и числа ступеней УРПН. Напряжение зоны нечувствительности, это зона при которой не требуется регулировка напряжения, задается в процентах от значения напряжения поддержания. На одну ступень регулирования приходится 183 В, что составляет 5,45% от максимального отклонения напряжения от номинального, которое равно 3300 В.

Зона нечувствительности вводится в РНМ при его настройки.

1. Алгоритм работы системы

При завершении настройки устройств системы, производится включение автоматического выключателя. При включении, УПП и РНМ получают питание.

Сигналы со вторичной обмотки измерительного трансформатора напряжения поступают на согласующие трансформаторы модулей ТР (модуль трансформаторов) регулятора напряжения.

С помощью модулей ТР аналоговые сигналы поступают на модуль ПРЦ, где фильтруются и с помощью АЦП преобразуются в цифровую форму.
