2.1 Расчетно-конструктивная схема

2.1.1 Расчет лестничных конструкций. Исходные данные для проектирования

Исходные данные для проектирования лестничных конструкций следующие:

Класс бетона ………………………………………………...........................……..В15

Класс арматуры ……………………………………………..................................В500

Класс ответственности здания……………………………………………....II(γ_n=1,0)

Бетон тяжелый, естественного твердения, класса В 15: ; МПа; МПа. Арматура класса В500,

МПа, МПа.

План расположения элементов лестницы типового этажа приведен на

рисунке 2.1.

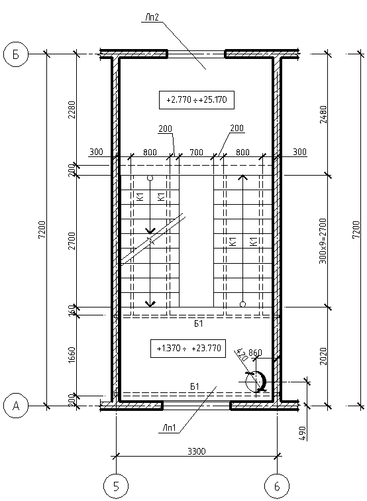

Рисунок 2.1 – План расположения элементов лестницы типового этажа

Поперечный разрез лестницы приведен на рисунке 2.2.

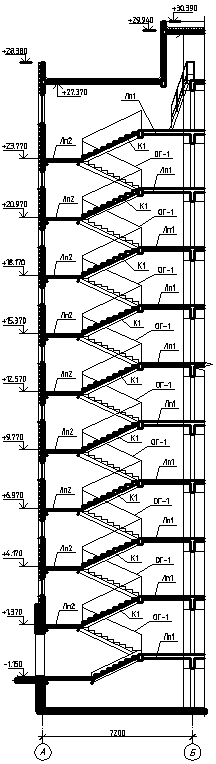

Рисунок 2.2 – Поперечный разрез лестницы

Основные размеры поперечного сечения приведены на рисунке 2.3.

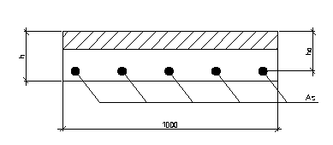

Рисунок 2.3 - Основные размеры поперечного сечения

2.1.2 Сбор нагрузки

Сбор нагрузок на ступени лестничного марша приведены в таблице 2.1.

Таблица 2.1- Нагрузки на 1 м² ступени

Вид нагрузки	Нормативная нагрузка, кН/м2	Коэффициент надежности по нагрузке	Расчетная нагрузка, кН/м2
Постоянная:
Вес жб ступеней	3,82	1,1	4,22
Итого постоянная:	3,82	1,1	4,22
Временная:
Нагрузка кратковременная	3,0	1,2	3,6
Итого временная:	3,0	-	3,6
Итого общее (постоянная, временная):	6,82	-	7,82

Рисунок 2.4 – Схема армирование ступеней

С учетом коэффициента надежности по назначению здания расчетная нагрузка для расчетов по первой группе предельных состояний на 1 погонный метр составляет:

-на одну ступень:

кН/м;

Максимальный расчетный изгибающий момент определяется по формуле:

Максимальная расчетная поперечная сила определяется по формуле:

2.1.3 Подбор сечения арматуры в ступени лестничного марша

Максимальный изгибающий момент составляет:

Рабочая высота сечения плиты h₀:

, (2.1)

а - величина защитного слоя бетона, мм.

мм = 0,1 м

Расчет производим как для прямоугольного сечения.

Вычисляем параметр по формуле:

, (2.2)

где -расчетное сопротивление бетона; -условная ширина плиты для расчета,м;

M- изгибающий момент, кН·м, рабочая высота сечения, м.

;

Определяем по формуле:

, (2.3)

Определяем ŋ по формуле:

ŋ = 1 – 0,5 · ξ, (2.4)

ŋ = 1 - 0,5 · 0,0253 = 0,9873

Требуемая площадь сечения арматуры определяется по формуле:

(2.5)

где -расчетное сопротивление арматуры растяжению, МПа.

мм² = 0,029 м²;

По сортаменту арматуры принимаем армирование 3Ø5 В500,

мм² = 0,59 м² (шаг стержней 200 мм = 0,2 м).

Высота сжатой зоны определяется по формуле:

, (2.6)

= 3,41 · 10^-3

Определяем по формуле:

, (2.7)

где относительная деформация растянутой арматуры, при напряжениях R_s;

,

где - модуль упругости арматуры; относительная деформация сжатого бетона, при напряжениях равных R_b;

,

Так как фактический несущий момент определяется по формуле:

, (2.8)

.

Так как ,следовательно принимаем 3Ø5 В500, мм² = 0,589 м² (шаг стержней 200 мм = 0,2 м).

2.1.4 Расчет по бетонной полосе между наклонными сечениями лестничной ступени

Максимальная поперечная сила составляет:

Расчет предварительно напряженных элементов по бетонной полосе между наклонными сечениями выполняется по формуле:

(2.9)

где поперечная сила в нормальном сечении, кН; коэффициент, принимаемый равным 0,3.

Условие выполняется.

2.1.5. Расчет по бетонной полосе между наклонными сечениями лестничной ступени

Поскольку допускает не устанавливать поперечную арматуру в многопустотных плитах, выполним проверку прочности сечения плиты на действие поперечной силы при отсутствии поперечной арматуры.

Поперечная сила составляет:

Расчет предварительно напряженных изгибаемых элементов по наклонному сечению выполняется из условия:

(2.10)

где поперечная сила в наклонном сечении с длиной проекции с на поперечную ось, расположенных по одну сторону от рассматриваемого наклонного сечения; при этом учитывают наиболее опасное загружение в пределах наклонного сечения; поперечная сила, воспринимаемая бетоном; поперечная сила, воспринимаемая арматурой в наклонном сечении.

Поперечную силу определяют по формуле:

(2.11)

где

коэффициент, принимаемый 1,5; - длина проекции поперечной силы на продольную ось.

= 1,12 м

Подставляем значения в формулу:

Так как , следовательно несущей способности бетона достаточно для восприятия поперечной силы.

2.1.6 Расчет монолитных площадок лестничных клеток

Исходные данные для проектирования для проектирования монолитных конст-

рукций лестничных клеток:

Класс бетона …………………..….………………………………………………В15

Класс арматуры ……………………………………………………………….….В500

Класс ответственности здания………..……………..…………..………..….II(γ_n=1,0)

Бетон тяжелый, естественного твердения, класса В 15: ;

МПа; МПа.

Арматура класса В500, МПа, МПа.

Высота площадочной плиты = 0,08 м.

2.1.7 Сбор нагрузки на монолитную площадку лестничной клетки

Сбор нагрузок на лестничную площадку приведен в таблице 2.2

Таблица 2.2- Нагрузки на 1 м² площадки

Вид нагрузки	Нормативная нагрузка, кН/м2	Коэффициент надежности по нагрузке	Расчетная нагрузка, кН/м2
Постоянная:
Вес жб площадки; (t=80 мм; γ=25 кН/м3); 0,10 м х 25кН/м3=2,0 кН/м2;	2,0	1,1	2,2
Цементно-песчанная стяжка (t=50 мм; γ=19,0 кН/м3); 0,050 м х 19,0 кН/м3=0,57 кН/м2;	0,57	1,2	0,68
Итого постоянная:	2,57	1,1	2,88
Временная

Временная нагрузка	3,0	1,2	3,6
Итого временная:	3,0	-	3,6
Итого общее (постоянная, временная) :	5,57	-	6,48

С учетом коэффициента надежности по назначению здания суммарная расчетная нагрузка для расчетов по первой группе предельных состояний на 1 погонный метр составляет:

кН/м;

Максимальный расчетный изгибающий момент в площадочной плите определяется по формуле:

Максимальная расчетная поперечная сила в площадочной плите определяется по формуле:

2.1.8 Подбор сечения арматуры в площадке лестничной клетки

Максимальный изгибающий момент составляет:

Рабочая высота сечения плиты h₀:

(2.12)

где а- величина защитного слоя бетона, мм.

мм = 0,06 м.

Расчет производим как для прямоугольного сечения шириной = 1 м.

Вычисляем параметр по формуле:

, (2.13)

где -расчетное сопротивление бетона; -условная ширина плиты для расчета, м; M- изгибающий момент, кНм, рабочая высота сечения, м.

;

Определяем по формуле:

, (2.14)

Определяем ŋ по формуле:

ŋ = 1 – 0,5 · ξ, (2.15)

ŋ = 1 - 0,5 · 0,312 = 0,8435

Требуемая площадь сечения арматуры определяется по формуле:

, (2.16)

где -расчетное сопротивление арматуры растяжению, МПа.

мм² = 0,047 м²;

По сортаменту арматуры принимаем армирование 5Ø5 В500, мм² =0,928 м² (шаг стержней 200 мм = 0,2 м).

Высота сжатой зоны определяется по формуле:

, (2.17)

= 3,41 · 10^-3

Определяем по формуле:

, (2.18)

где относительная деформация растянутой арматуры, при напряжениях R_s;

,

где - модуль упругости арматуры; относительная деформация сжатого бетона, при напряжениях равных R_b;

,

Так как фактический несущий момент определяется по формуле:

, (2.19)

.

Так как , следовательно принимаем 5Ø5 В500, мм² (шаг стержней 200 мм = 0,2 м).

2.1.9 Расчет по бетонной полосе между наклонными сечениями площадки лестничной клетки
