Расчетная площадь продольной арматуры определяется у нижней и верхней граней плиты по направлениям OX и OY (погонная площадь Asx-н, Asx-в, Asy-н, Asy-в). Расчетная площадь поперечной арматуры определяется раздельно по направлениям OX и OY(погонная площадь Aswx, Aswy).
Рис.2.15 Обозначения расчетной площади продольного армирования

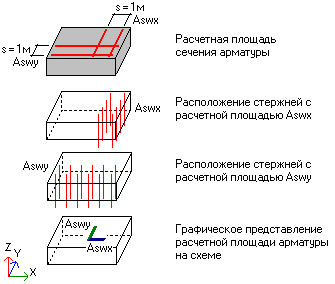

Рис. 2.16 Обозначения расчетной площади поперечного армирования
Расчетная площадь арматуры вычисляется по расчетным сочетаниям усилий в центрах конечных элементов плиты. По вычисленным значениям выполняется построение изополей. Армирование на схеме может быть представлено одним из способов:
-
площадь арматуры вдоль осей x и y в графическом и цифровом виде;
-
изополя площади арматуры вдоль осей x или y.
Построение изополей выполняется только для расчетного армирования. Цветовая шкала дает представление о величине площади армирования в точках плиты. В графическом и цифровом виде может быть показана как расчетная, так и остаточная площадь арматуры. Команды доступны при выбранном виде армирования — у верхней грани плиты, у нижней грани плиты или поперечном. Значения продольной арматуры приведены в см2 на 1 погонный метр сечения плиты, поперечной — в см2 на 1 погонный метр сечения плиты при расчетном шаге 1 метр.

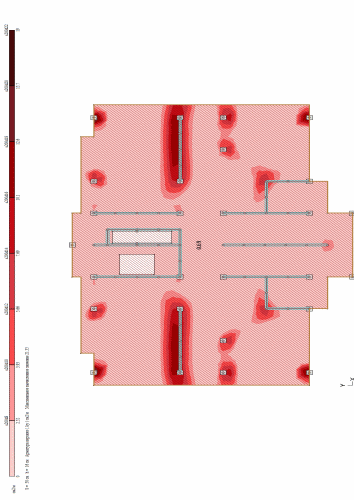

Рис. 2.17 Схема расположения верхней арматуры по оси «Х»

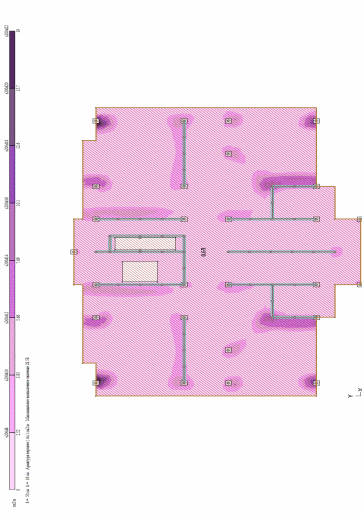

Рис. 2.18 Схема расположения верхней арматуры по оси «У»

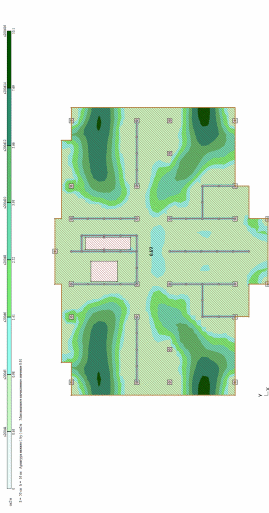

Рис. 2.19 Схема расположения нижней арматуры по оси «Х»

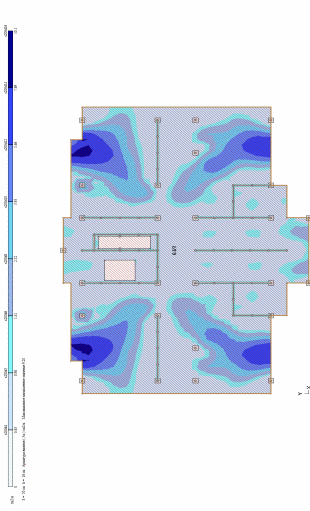

Рис. 2.20 Схема расположения нижней арматуры по оси «У»
Основное армирование верхней и нижней зоны плиты перекрытия выполнить отдельными стержнями из арматуры класса А400 - диаметром 16 мм и 12 мм с шагом 200х200 мм. В местах усиления дополнительно ставим стержни диаметром 16 мм и 12 мм. Минимальный защитный слой бетона - 20 мм.
Стыковку арматуры основного армирования осуществлять на сварке. Стыки располагать вразбежку.
Для поддержания верхней арматуры используется «лягушки» из арматуры диаметром 6 А240 с шагом 800 мм в шахматном порядке.
Схемы раскладки арматуры смотрите в графической части.
