- определяются требуемые сечения железобетонных элементов;
- выполняется формирование расчетной схемы и конечно‑элементый расчет;
- определяются перемещения узлов, усилия и напряжения в сечениях элементов;
- для динамических воздействий определяются периоды, частоты и формы колебаний для каждого тона;
- определяется расход материалов и стоимость конструкций здания;
- экспортируются сведения об элементах для работы в конструирующих программах БАЛКА, КОЛОННА, ФУНДАМЕНТ, ПЛИТА, РАЗРЕЗ (СТЕНА), КИРПИЧ;
- экспортируется расчетная схема в Программный комплекс ЛИРА;
- экспортируются данные в Программную систему ФОК‑ПК;
- формируются чертежи планов этажей. Формируются dxf‑файлы чертежей для работы в других графических комплексах (AutoCAD, ArchiCAD, AllPlan);
- по результатам расчета формируется rtf‑файл расчетной записки для работы в текстовых редакторах (Microsoft Word).
В программе предусмотрено осуществление двух видов расчетов — предварительного (упрощенного) расчета и МКЭ расчета.
Основной целью предварительного расчета является идентификация конструктивной схемы здания, сбор нагрузок, проверка или подбор сечений железобетонных элементов. Предварительный расчет состоит из серии расчетов и производится с помощью команд Расчет текущего этажа и Расчет всего здания меню РАСЧЕТ. В процессе расчета выполняется диагностика созданной модели. Обнаруженные нарушения выводятся в окне диалога. По результатам расчета всего здания формируются таблицы нагрузок, таблицы объемов и стоимости, выполняется экспорт данных в программы конструирования.
МКЭ расчет выполняется после расчета всего здания, когда известны сечения элементов и определена ветровая нагрузка на здание. Расчет производится с помощью команды МКЭ расчет меню РАСЧЕТ. Этот расчет представляет собой традиционный расчет методом конечных элементов пространственной расчетной схемы. Расчетная схема формируется автоматически по заданной модели здания с учетом заданных в окне диалога МКЭ расчет параметров.
Характеристики здания
| Отметка планировки | -0.9 м |
| Отметка верха подколонника | -2.57 м |
| Отметка подошвы фундамента | -3.17 м |
| Схема распределения горизонтальных нагрузок при расчете всего здания | Рамносвязевая |
Характеристики грунта
| Объемный вес | 1.98 т/м3 |
| Угол внутреннего трения | 19 ° |
| Сцепление | 0,37 тс/м2 |
| Модуль деформации | 1430 тс/м2 |
| Коэффициент Пуассона | 0.38 |
Дополнительные параметры расчета жесткости упругого основания грунта
| Lyambda | 0.5 |
Таблица 2.7 - Материалы
| Название | Тип | Модуль упругости, тс/м2 | Коэф. Пуасссона | Объемный вес, т/м3 | Детали |
| 1. Железобетон | Железобетон | 3e+006 | 0.2 | 2.5 | B25, A-400, A-240 |
Таблица 2.8 - Коэффициенты нагрузок
| Нагрузки/Коэффициенты | Постоянная | Длительная | Кратко- временная | Ветровая | Сейсмическая |
| Надежности | 1.1 | 1.2 | 1.2 | 1.4 | 1 |
| 1-е основное сочетание | 1 | 1 | 1 | 1 | 0 |
| 2-е основное сочетание | 1 | 0.95 | 0.9 | 0.9 | 0 |
| 3-е особое сочетание | 0.9 | 0.8 | 0.5 | 0 | 1 |
Таблица 2.9 - Ветер
| Направление | Коэффициент | |
| Ветер 1 | 90° | 1 |
| Ветер 2 | 135° | 1 |
| Ветровой район | III |
| Тип местности | A |
| Аэродинамический коэф. | 1.4 |
Таблица 2.10 - Суммарные вертикальные нагрузки
| Постоянная, тс | Длительная, тс | Кр. времен., тс |
| Нагрузки на отметке низа стен и колонн 1-го этажа | ||
| 8943.653 | 1173.041 | 36.784 |

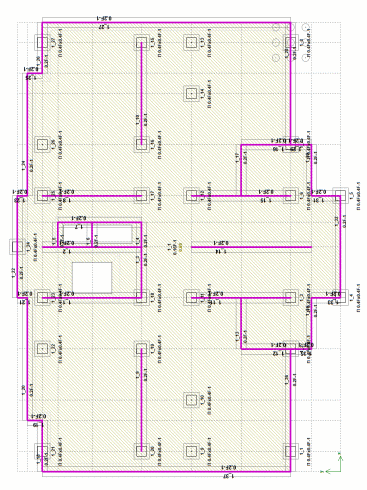

Рис. 2.1 Схема расположения элементов каркаса
Сочетания загружений
1: 1.1*По+1.2*Дл+1.2*Кр+1.4*Ве1
2: 1.1*По+1.2*Дл+1.2*Кр-1.4*Ве1
3: 1.1*По+1.2*Дл+1.2*Кр+1.4*Ве2
4: 1.1*По+1.2*Дл+1.2*Кр-1.4*Ве2
Максимальное горизонтальное перемещение по данным расчета составляют 7,89 мм, что меньше допустимых 18,2 мм (на основании СП. 20.13330.2011 Е2.4.5 предельное перемещение колонн составляет 2800/150=18,2 мм).
Максимальное вертикальное перемещение по данным расчета составляют 5.75 мм, что меньше допустимых 30мм (на основании СП. 20.13330.2011 табл. Е.2,1 предельное перемещение плит перекрытия составляет 6000/200=30 мм).
Максимальное горизонтальное перемещение по данным расчета составляют 21,4 мм, что меньше допустимых 83,6 мм (на основании СП. 20.13330.2011 табл. Е.4 предельный вертикальный прогиб для бстен составляет 41820/500=83,6 мм).
b - размер стороны сечения подколонника
h - размер стороны сечения подколонника
H - высота подколонника
bf - размер стороны сечения плитной части
hf - размер стороны сечения плитной части
Hf - высота плитной части
Рис. 2.2 Правила знаков нагрузок на фундамент
Таблица 2.11- Правила знаков усилий в фундаменте
| Обозначение | Размер | Описание | Положительный знак нагрузки определяет |
| N | тс | Вертикальная сила | Действие против оси X1 |
| Qy | тс | Горизонтальная сила вдоль оси Y1 | Действие против оси Y1 |
| Qz | тс | Горизонтальная сила вдоль оси Z1 | Действие против оси Z1 |
| My | тс * м | Изгибающий момент относительно оси Y1 | Действие по часовой стрелки, если смотреть с конца оси Y1 |
| Mz | тс * м | Изгибающий момент относительно оси Z1 | Действие по часовой стрелки, если смотреть с конца оси Z1 |
Таблица 2.12 - Расчетные сочетания усилий
| N | Загружение | Форма/ комбинация | N(тс) | Qz(тс) | My(тс*м) | Qy(тс) | Mz(тс*м) |
| Этаж N1 Фундамент под колонной N1 bf=2.4м, hf=2.4м, Hf=0.6м | |||||||
| 1_1 | Постоянная | 47.438 | 0.214 | -0.189 | -0.163 | -0.141 | |
| Длительная | 7.233 | 0.035 | -0.031 | -0.026 | -0.023 | ||
| Кр. времен. | 0.22 | -0 | -0 | 0 | 0 | ||
| Ветер 1 | -0.569 | 0.065 | -0.017 | -0.028 | -0.031 | ||
| Ветер 2 | 0.046 | 0.09 | -0.05 | -0.142 | -0.086 | ||
| Сочетание 1 | 60.329 | 0.369 | -0.268 | -0.25 | -0.225 | ||
| Сочетание 2 | 61.922 | 0.186 | -0.221 | -0.173 | -0.139 | ||
| Сочетание 3 | 61.19 | 0.403 | -0.315 | -0.41 | -0.303 | ||
| Сочетание 4 | 61.06 | 0.152 | -0.174 | -0.012 | -0.061 | ||
| Этаж N1 Фундамент под колонной N2 bf=2.4м, hf=2.4м, Hf=0.6м | |||||||
| 1_2 | Постоянная | 33.71 | 0.279 | -0.21 | 0.235 | 0.131 | |
| Длительная | 4.224 | 0.04 | -0.03 | 0.04 | 0.024 | ||
| Кр. времен. | 0.131 | 0.001 | -0.001 | -0 | -0 | ||
| Ветер 1 | -7.043 | -0.043 | 0.11 | -0.011 | -0.007 | ||
| Ветер 2 | -1.431 | 0.011 | 0.049 | -0.096 | -0.035 | ||
| Сочетание 1 | 32.447 | 0.296 | -0.113 | 0.289 | 0.162 | ||
| Сочетание 2 | 52.167 | 0.416 | -0.42 | 0.321 | 0.183 | ||
| Сочетание 3 | 40.305 | 0.371 | -0.198 | 0.17 | 0.124 | ||
| Сочетание 4 | 44.31 | 0.34 | -0.336 | 0.44 | 0.221 | ||
| Этаж N1 Фундамент под колонной bf=2.4м, hf=2.4м, Hf=0.6м | |||||||
| 1_3 | Постоянная | 54.804 | 0.438 | -0.394 | 0.026 | 0.01 | |
| Длительная | 6.807 | 0.054 | -0.049 | 0.004 | 0.002 | ||
| Кр. времен. | 0.212 | 0.002 | -0.002 | -0 | -0 | ||
| Ветер 1 | -14.027 | -0.117 | 0.178 | -0.019 | -0.016 | ||
| Ветер 2 | -15.932 | -0.119 | 0.17 | -0.111 | -0.033 | ||
| Сочетание 1 | 49.069 | 0.385 | -0.244 | 0.006 | -0.009 | ||
| Сочетание 2 | 88.345 | 0.713 | -0.743 | 0.06 | 0.035 | ||
Окончание табл. 2.12
| N | Загружение | Форма/ комбинация | N(тс) | Qz(тс) | My(тс*м) | Qy(тс) | Mz(тс*м) |
| Сочетание 3 | 46.402 | 0.383 | -0.256 | -0.122 | -0.032 | ||
| Сочетание 4 | 91.012 | 0.716 | -0.732 | 0.188 | 0.059 | ||
| Этаж N1 Фундамент под колонной N4 bf=2.4м, hf=2.4м, Hf=0.6м | |||||||
| 1_4 | Постоянная | 16.951 | 0.051 | -0.13 | -0.022 | 0.025 | |
| Длительная | 2.039 | 0.008 | -0.017 | -0.004 | 0.002 | ||
| Кр. времен. | 0.061 | 0 | -0 | -0 | 0 | ||
| Ветер 1 | -2.718 | 0.037 | 0.05 | -0.012 | -0.019 | ||
| Ветер 2 | -1.937 | 0.058 | 0.017 | -0.15 | -0.098 | ||
| Сочетание 1 | 17.359 | 0.118 | -0.094 | -0.046 | 0.004 | ||
| Сочетание 2 | 24.97 | 0.013 | -0.234 | -0.013 | 0.058 | ||
| Сочетание 3 | 18.453 | 0.147 | -0.141 | -0.24 | -0.106 | ||
| Сочетание 4 | 23.877 | -0.016 | -0.188 | 0.181 | 0.168 | ||
Таблица 2.13 - Правила знаков усилий в колонне
| Обозначение | Размер | Описание | Положительный знак усилия определяет : |
| N | тс | Осевое усилие | Растяжение |
| My | тс * м | Изгибающий момент относительно оси Y1 | Растяжение нижнего (относительно оси Z1) волокна |
| Qz | тс | Перерезывающая сила вдоль оси Z1 | Направление оси Z1 для сечения, принадлежащего 2-й части |
| Mz | тс * м | Изгибающий момент относительно оси Z1 | Растяжение верхнего (относительно оси Y1) волокна |
| Qy | тс | Перерезывающая сила вдоль оси Y1 | Направление оси Y1 для сечения, принадлежащего 2-й части |
Таблица 2.14 - Расчетные сочетания усилий
| N | Загружение | Форма/ комбинация | a(м) | N(тс) | Qz(тс) | My(тс*м) | Qy(тс) | Mz(тс*м) |
| Этаж N1 Колонна N1 Прямоугольник b=0.5 h=0.5м, H=2.23м, 1. Железобетон, =0.50% | ||||||||
| 1_1 | Постоянная | 0 | -47.438 | 0.214 | -0.189 | -0.163 | -0.141 | |
| 2.23 | -46.546 | 0.214 | 0.288 | -0.163 | 0.223 | |||
| Длительная | 0 | -7.233 | 0.035 | -0.031 | -0.026 | -0.023 | ||
| 2.23 | -7.233 | 0.035 | 0.048 | -0.026 | 0.036 | |||
| Кр. времен. | 0 | -0.22 | -0 | -0 | 0 | 0 | ||
| 2.23 | -0.22 | -0 | -0 | 0 | -0 | |||
| Ветер 1 | 0 | 0.569 | 0.065 | -0.017 | -0.028 | -0.031 | ||
| 2.23 | 0.569 | 0.065 | 0.129 | -0.028 | 0.03 | |||
| Ветер 2 | 0 | -0.046 | 0.09 | -0.05 | -0.142 | -0.086 | ||
| 2.23 | -0.046 | 0.09 | 0.15 | -0.142 | 0.231 | |||
Окончание табл. 2.14
| N | Загружение | Форма/ комбинация | a(м) | N(тс) | Qz(тс) | My(тс*м) | Qy(тс) | Mz(тс*м) |
| Этаж N1 Колонна N1 Прямоугольник b=0.5 h=0.5м, H=2.23м, 1. Железобетон, =0.50% | ||||||||
| Сочетание 1 | 0 | -60.329 | 0.369 | -0.268 | -0.25 | -0.225 | ||
| 2.23 | -59.347 | 0.369 | 0.554 | -0.25 | 0.331 | |||
| Сочетание 2 | 0 | -61.922 | 0.186 | -0.221 | -0.173 | -0.139 | ||
| 2.23 | -60.941 | 0.186 | 0.194 | -0.173 | 0.246 | |||
| Сочетание 3 | 0 | -61.19 | 0.403 | -0.315 | -0.41 | -0.303 | ||
| 2.23 | -60.209 | 0.403 | 0.584 | -0.41 | 0.612 | |||
| Сочетание 4 | 0 | -61.06 | 0.152 | -0.174 | -0.012 | -0.061 | ||
| 2.23 | -60.079 | 0.152 | 0.164 | -0.012 | -0.034 | |||
| Этаж N1 Колонна N2 Прямоугольник b=0.4 h=0.4м, H=2.23м, 1. Железобетон, =0.50% | ||||||||
| 1_2 | Постоянная | 0 | -33.71 | 0.279 | -0.21 | 0.235 | 0.131 | |
| 2.23 | -32.818 | 0.279 | 0.413 | 0.235 | -0.392 | |||
| Длительная | 0 | -4.224 | 0.04 | -0.03 | 0.04 | 0.024 | ||
| 2.23 | -4.224 | 0.04 | 0.059 | 0.04 | -0.064 | |||
| Кр. времен. | 0 | -0.131 | 0.001 | -0.001 | -0 | -0 | ||
| 2.23 | -0.131 | 0.001 | 0.001 | -0 | 0 | |||
| Ветер 1 | 0 | 7.043 | -0.043 | 0.11 | -0.011 | -0.007 | ||
| 2.23 | 7.043 | -0.043 | 0.014 | -0.011 | 0.018 | |||
| Ветер 2 | 0 | 1.431 | 0.011 | 0.049 | -0.096 | -0.035 | ||
| 2.23 | 1.431 | 0.011 | 0.074 | -0.096 | 0.18 | |||
| Сочетание 1 | 0 | -32.447 | 0.296 | -0.113 | 0.289 | 0.162 | ||
| 2.23 | -31.466 | 0.296 | 0.546 | 0.289 | -0.483 | |||
| Сочетание 2 | 0 | -52.167 | 0.416 | -0.42 | 0.321 | 0.183 | ||
| 2.23 | -51.186 | 0.416 | 0.508 | 0.321 | -0.533 | |||
| Сочетание 3 | 0 | -40.305 | 0.371 | -0.198 | 0.17 | 0.124 | ||
| 2.23 | -39.323 | 0.371 | 0.631 | 0.17 | -0.256 | |||
| Сочетание 4 | 0 | -44.31 | 0.34 | -0.336 | 0.44 | 0.221 | ||
Таблица 2.15 - Правила знаков усилий в стене
| Обозначение | Размер | Описание | Положительный знак нагрузки определяет |
| Ny | тс | Вертикальная сила | Действие против оси Y1 |
| Tx | тс | Горизонтальная сила вдоль оси X1 | Действие против оси X1 |
| Mz | тс * м | Изгибающий момент относительно оси Z1 | Действие против часовой стрелке, если смотреть с конца оси Z1 |
| Tz | тс | Горизонтальная сила вдоль оси Z1 | Действие против оси Z1 |
| Mx | тс * м | Изгибающий момент относительно оси X1 | Действие против часовой стрелке, если смотреть с конца оси X1 |
\
