Таблица 2.16 - Расчетные сочетания усилий
| N | Загружение | Форма/ комбинация | Ny(тс) | Tx(тс) | Mz(тс*м) | Tz(тс) | Mx(тс*м) |
| Этаж N1 Стена N1 b=0.2м, l=6м, H=2.23м, 1. Железобетон, =0.10% | |||||||
| 1_1 | Постоянная | 390.877 | 7.035 | 56.19 | 2.131 | -1.687 | |
| Длительная | 45.009 | 0.707 | 8.485 | 0.348 | -0.276 | ||
| Кр. времен. | 1.756 | 0.03 | 0.255 | 0.002 | -0.002 | ||
| Ветер 1 | 21.93 | 10.242 | 136.358 | 0.024 | -0.022 | ||
| Ветер 2 | 88.1 | 12.6 | 103.62 | -0.012 | 0.16 | ||
| Сочетание 1 | 516.784 | 22.962 | 263.198 | 2.798 | -2.22 | ||
| Сочетание 2 | 455.381 | -5.717 | -118.605 | 2.731 | -2.157 | ||
| Сочетание 3 | 609.422 | 26.263 | 217.365 | 2.748 | -1.964 | ||
| Сочетание 4 | 362.743 | -9.018 | -72.772 | 2.781 | -2.413 | ||
| Этаж N1 Стена N2 b=0.2м, l=6м, H=2.23м, 1. Железобетон, =0.10% | |||||||
| 1_2 | Постоянная | 336.103 | 12.288 | 54.563 | 0.51 | -0.401 | |
| Длительная | 35.939 | 1.539 | 7.697 | 0.086 | -0.07 | ||
| Кр. времен. | 1.548 | 0.05 | 0.253 | 0 | 0 | ||
| Ветер 1 | 20.87 | 11.549 | 143.251 | -0.014 | 0.019 | ||
| Ветер 2 | 16.212 | 6.588 | 122.159 | -0.054 | 0.214 | ||
| Сочетание 1 | 443.917 | 31.593 | 270.11 | 0.645 | -0.497 | ||
| Сочетание 2 | 385.48 | -0.745 | -130.993 | 0.684 | -0.551 | ||
| Сочетание 3 | 437.395 | 24.647 | 240.581 | 0.589 | -0.224 | ||
| Сочетание 4 | 392.001 | 6.201 | -101.464 | 0.741 | -0.824 | ||
| Этаж N1 Стена N3 b=0.2м, l=3м, H=2.23м, 1. Железобетон, =0.10% | |||||||
| 1_3 | Постоянная | 165.141 | 1.981 | -4.844 | -0.473 | 0.401 | |
| Длительная | 17.636 | 0.368 | -0.696 | -0.077 | 0.066 | ||
| Кр. времен. | 0.746 | 0.006 | -0.026 | -0 | 0 | ||
| Ветер 1 | -44.306 | 0.657 | 0.139 | -0.122 | 0.202 | ||
| Ветер 2 | -17.659 | -7.18 | -27.587 | -0.081 | 0.146 | ||
| Сочетание 1 | 141.685 | 3.548 | -5.999 | -0.784 | 0.803 | ||
| Сочетание 2 | 265.741 | 1.707 | -6.389 | -0.442 | 0.237 | ||
| Сочетание 3 | 178.99 | -7.424 | -44.815 | -0.727 | 0.725 | ||
| Сочетание 4 | 228.436 | 12.68 | 32.428 | -0.499 | 0.316 | ||
Таблица 2.17 - Расчетные сочетания усилий
| Этаж N1 Свая N1 | |||
| 1_1 | Постоянная | -7.653 | |
| Длительная | -2.53 | ||
| Кр. времен. | -0.093 | ||
| Ветер 1 | -2.116 | ||
| Ветер 2 | -1.1 | ||
| Сочетание 1 | -13,58 | ||
| Сочетание 2 | 12,48 | ||
Окончание табл. 2.17
| Этаж N1 Свая N1 | |||
| Сочетание 3 | 11,46 | ||
| Сочетание 4 | 12,50 | ||
| Этаж N1 Свая N2 | |||
| 1_2 | Постоянная | -5.506 | |
| Длительная | -2.538 | ||
| Кр. времен. | -0.092 | ||
| Ветер 1 | -2.067 | ||
| Ветер 2 | -0.909 | ||
| Сочетание 1 | -6,80 | ||
| Сочетание 2 | -4,73 | ||
| Сочетание 3 | -6,90 | ||
| Сочетание 4 | -6,9 | ||
| Этаж N1 Свая N3 | |||
| 1_3 | Постоянная | -4.647 | |
| Длительная | -2.473 | ||
| Кр. времен. | -0.087 | ||
| Ветер 1 | -1.926 | ||
| Ветер 2 | -0.756 | ||
| Сочетание 1 | -7,12 | ||
| Сочетание 2 | -7,25 | ||
| Сочетание 3 | -6,90 | ||
| Сочетание 4 | -6,57 | ||
2.4 Расчет и конструирование свайного ростверка
Схема расположения ростверков представлена на рис. 2.3. Под диафрагмы жесткости предусмотрен ленточный ростверк, под колонны – ростверки столбчатого типа.
Рис. 2.3 Схема расположения ростверков
В пределах исследуемой площадки выделено 3 инженерно-геологических элемента:
ИГЭ-1 – Суглинок тяжелый, пылеватый, тугопластичный, непросадочный
ИГЭ-2 – Глина легкая, пылеватая, твердая, непросадочная
ИГЭ-3 – Глина легкая, пылеватая, полутвердая, непросадочная
Выделение инженерно-геологических элементов произведено по результатам бурения, статического зондирования и лабораторных исследований грунтов с учетом генезиса и стратиграфического положения, номенклатурного вида и общности физико-механических свойств.
Физико-механические характеристики грунтов изучались в лаборатории на образцах ненарушенного сложения согласно действующим нормативным документам.
К специфическим грунтам на площадке настоящих исследований относятся насыпные грунты.
Насыпные грунты распространены на исследуемой площадке на отдельных участках до глубины 1,0 – 1,43м. Они представлены суглинком желто-бурым со строительным мусором (щебень, битый кирпич, песок) до 25%.
Слой ИГЭ-1 отличается низкими деформационными характеристиками.
При свайном варианте фундамента они будут полностью прорезаны, опорным слоем для свай могут служить твердые глины ИГЭ-2 с модулем деформации 14,3 МПа.
Рассмотрим крайний ростверк в осях «1»-«Б».
Принимаем забивные сваи с размерах поперечного сечения 0,30х0,30 м их длина составляет 8,0 м с учетом прорезки грунтов ИГЭ-1 – ИГЭ-2 и заделки их нижних концов в глину легкую, пылеватую, полутвердую ИГЭ-3. Расстояния между сваями в плане составляют от 0,9 м, см. рис. 2.10; 2.11.
Сваи выполнять из бетона класса В25, марки по водонепроницаемости W6, на сульфатостойком цементе.

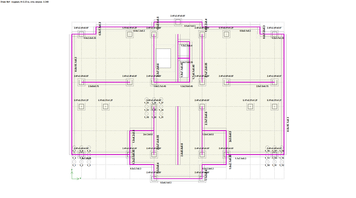

Рис. 2.4 Схема расположения свай.
Рис. 2.5 - Схема к определению длины сваи
| № | X, см | Y, см | Тип задания | Жесткость, тс | Тип сечения | b(d), см | h(t), см | l, см | Уширение |
| 1 | 00.00 | 00.00 | EF | 7.00 | 1 | 30 | 30 | 8 | 0 |
| 2 | 90.00 | 00.00 | EF | 7.00 | 1 | 30 | 30 | 8 | 0 |
| 3 | 180.0 | 00.00 | EF | 7.00 | 1 | 30 | 30 | 8 | 0 |
| 4 | 00.00 | 90.00 | EF | 7.00 | 1 | 30 | 30 | 8 | 0 |
| 5 | 90.00 | 90.00 | EF | 7.00 | 1 | 30 | 30 | 8 | 0 |
| 6 | 180.0 | 90.00 | EF | 7.00 | 1 | 30 | 30 | 8 | 0 |
| 7 | 00.00 | 180.0 | EF | 7.00 | 1 | 30 | 30 | 8 | 0 |
| 8 | 90.00 | 180.0 | EF | 7.00 | 1 | 30 | 30 | 8 | 0 |
| 9 | 180.0 | 180.0 | EF | 7.00 | 1 | 30 | 30 | 8 | 0 |
-----------------------------------------------------------------------------
