УСЛОВИЯ СТРОИТЕЛЬСТВА
Сейсмичность, баллы 0
Коэфф. К1, учитывающий допускаемые повреждения 0
Просадочность - нет
-----------------------------------------------------------------------------
ХАРАКТЕРИСТИКИ ГРУНТОВ ДЛЯ РАСЧЕТА ПО ДЕФОРМАЦИЯМ
N толщина расчет. удель- расчетн. модуль коэф. коэф. Yc1*Yc2 ограни-
сл. слоя, угол ный удельное дефор- Пуас- порис- --- чение
м внутр. вес сцепле- мации сона тости давления
трения, грунта, ние, слоя, на слой,
град тс/м3 тс/м2 тс/м2 тс/м2
1 8.5 18.0 1.80 0.30 640.0 0.30 0.78 1.000 0.00
2 7.5 19.0 1.98 0.37 1430.0 0.38 0.69 1.000 0.00
3 10.5 20.0 1.97 1.40 1520.0 0.35 0.80 1.000 0.00
-----------------------------------------------------------------------------
ОТМЕТКИ
подошвы, верха под- планировки,
м колонника,м м
-3.17 -2.57 -0.90
ОГРАНИЧЕНИЯ ПРИ ПРОЕКТИРОВАНИИ ФУНДАМЕНТА
Схема приведения - консоль
Сбивка не разрешена
Осадку определять
Армировать сетками
Плитную часть армировать одной сеткой
Максимально допустимое соотношение сторон 1.00
Допустимая ширина раскрытия трещин,мм 0.30000
Защитный слой,см 7.00
Допустимая осадка,м 0.08
Допустимый крен вдоль оси Х,рад 1.00
Допустимый крен вдоль оси У,рад 1.00
ВЫПУСКИ
Сечение колонны - прямоугольное
Класс продольной арматуры выпусков A400
Класс поперечной арматуры выпусков A240
Класс бетона колонны B25
Продольная арматура,мм:
к-во диаметр а1 а2 а3
2 28 40.0 40.0 40.0
2 28 40.0 40.0 40.0
-----------------------------------------------------------------------------
РЕЗУЛЬТАТЫ РАСЧЕТА
НАПРЯЖЕНИЯ И ДЕФОРМАЦИИ ОСНОВАНИЯ
Расчетное давление под подошвой,тс/м2 49.74
Мах напряжение под подошвой,тс/м2 49.80
Среднее напряжение под подошвой,тс/м2 49.50
Мin напряжение под подошвой,тс/м2 49.21
Осадка фундамента,м 0.05
Просадка фундамента,м 0.00
Крен по оси Х,рад 0.00
Крен по оси У,рад 0.00
Глубина сжимаемой толщи,м 13.84
-----------------------------------------------------------------------------
ОПАЛУБКА ФУНДАМЕНТА
Размер плитной части по оси Х,м 2.40
Размер плитной части по оси У,м 2.40
Размер плитной части по оси Z,м 0.60
----------------
АРМИРОВАНИЕ ПЛИТНОЙ ЧАСТИ
Марка сетки К-во Вес
12A400-200 25
2C----------230x230-- 1 75.390
16A400-200 25
-----------------------------------------------------------------------------
-
Расчет и конструирование монолитной плиты перекрытия типового этажа
Программа ПЛИТА входит в состав Программного комплекса для автоматизированного проектирования железобетонных конструкций многоэтажных каркасных зданий МОНОМАХ.
На рисунках 2.6; 2.7 показаны положительные направления нагрузок и усилий. В таблице 2.19 размерности показаны условно: F — размерность силы (например, тс), L — размерность длины (например, м).
Рис. 2.6 Правила знаков нагрузок на плиту

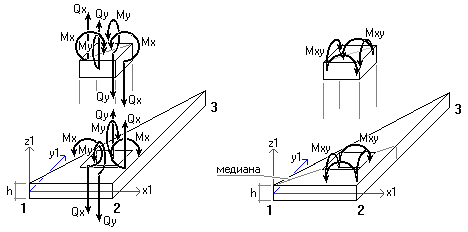

Рис. 2.7 Правила знаков усилий в плите
Таблица 2.19 - Правила знаков усилий в плите
| Обозначение | Размерность | Описание | Положительный знак усилия определяет |
| Mx | FL/L | Момент, действующий на сечение, ортогональное оси x1 | Растяжение нижнего волокна (относительно оси z1) |
| My | FL/L | Момент, действующий на сечение, ортогональное оси y1 | Растяжение нижнего волокна (относительно оси z1) |
| Мху | FL/L | Крутящий момент | Кривизна медианы, выходящей из узла 1, направленной выпуклостью вниз (относительно оси z1). |
| Qx | F/L | Перерезывающая сила вдоль оси z1 в сечении, ортогональном оси x1 | Совпадение с направлением z1 на той части конечного элемента, в которой отсутствует узел 1 |
| Qy | F/L | Перерезывающая сила вдоль оси z1 в сечении, ортогональном оси y1 | Совпадение с направлением z1 на той части конечного элемента, в которой отсутствует узел 1 |
При создании расчетной схемы приняты следующие правила:
- Признак схемы — 5, шесть степеней свободы в узле.
- Плита перекрытия моделируется универсальными треугольными конечными элементами плоской оболочки (КЭ-42).
- Освобождение стороны плиты от опирания моделируется с помощью введения в схему двойных узлов в местах расположения колонн на стороне плиты, которая освобождена от опирания. Один узел принадлежит конечным элементам плиты, второй — опоре. Жесткости элементов назначаются по заданным размерам сечений. Типы сечений — пластина. Жесткости элементов, моделирующих связи конечной жесткости (КЭ-51)

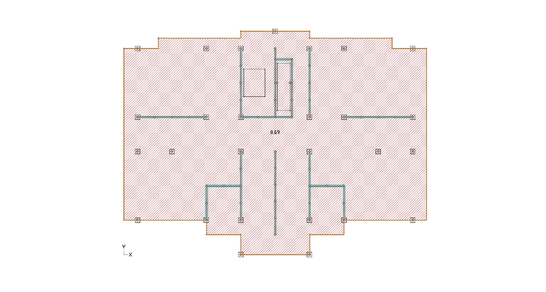

Рис. 2.8 Схема расположения перекрытия
| Контур Плиты ( Толщина плиты 16.00 см ) | |||||||||||||||||||||
| Точка | X(см) | Y(см) | Точка | X(см) | Y(см) | Точка | X(см) | Y(см) | |||||||||||||
| 1 | 0.00 | 300.00 | 2 | 120.00 | 300.00 | 3 | 720.00 | 300.00 | |||||||||||||
| 4 | 720.00 | 175.00 | 5 | 1020.00 | 175.00 | 6 | 1020.00 | 0.00 | |||||||||||||
| 7 | 1620.00 | 0.00 | 8 | 1620.00 | 175.00 | 9 | 1920.00 | 175.00 | |||||||||||||
| 10 | 1920.00 | 300.00 | 11 | 2520.00 | 300.00 | 12 | 2640.00 | 300.00 | |||||||||||||
| 13 | 2640.00 | 1800.00 | 14 | 2520.00 | 1800.00 | 15 | 2340.00 | 1800.00 | |||||||||||||
| 16 | 2340.00 | 1890.00 | 17 | 1620.00 | 1890.00 | 18 | 1620.00 | 1950.00 | |||||||||||||
| 19 | 1320.00 | 1950.00 | 20 | 1020.00 | 1950.00 | 21 | 1020.00 | 1890.00 | |||||||||||||
| 22 | 300.00 | 1890.00 | 23 | 300.00 | 1800.00 | 24 | 120.00 | 1800.00 | |||||||||||||
| 25 | 0.00 | 1800.00 | |||||||||||||||||||
| ОТВЕРСТИЯ | |||||||||||||||||||||
| № отверстия | № точки | Х(см) | Y(см) | № точки | Х(см) | Y(см) | |||||||||||||||
| 1 | 1 | 1045.00 | 1380.00 | 2 | 1045.00 | 1620.00 | |||||||||||||||
| 3 | 1229.00 | 1620.00 | 4 | 1229.00 | 1380.00 | ||||||||||||||||
| 2 | 1 | 1045.00 | 1380.00 | 2 | 1045.00 | 1620.00 | |||||||||||||||
| 3 | 1229.00 | 1620.00 | 4 | 1229.00 | 1380.00 | ||||||||||||||||
| Перемещения (экстремумы) | |||||||||||||||||||||
| №узла | X (см) | Y (см) | Перемещение Z (мм) | №узла | X (см) | Y (см) | Перемещение Z (мм) | ||||||||||||||
| 1649 | 398.5 | 1650.0 | -5.754826 | 43 | 1465.0 | 1200.0 | -1.347197 | ||||||||||||||
Рис. 2.9 Схема перемещений плиты перекрытия

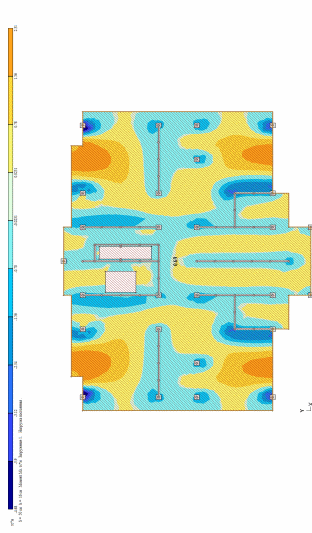

Рис. 2.10 Напряжение Nх от РСН

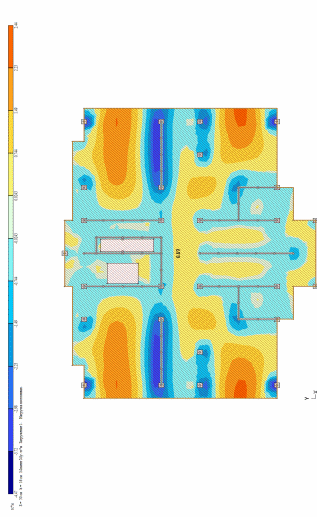

Рис. 2.11 Напряжение Мх от РСН

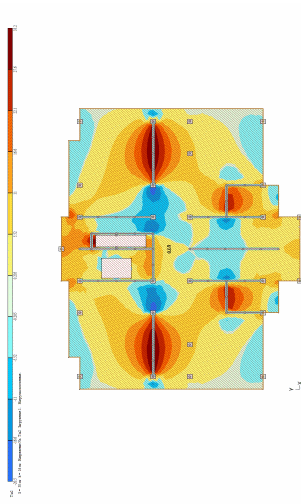

Рис. 2.12 Напряжение Му от РСН

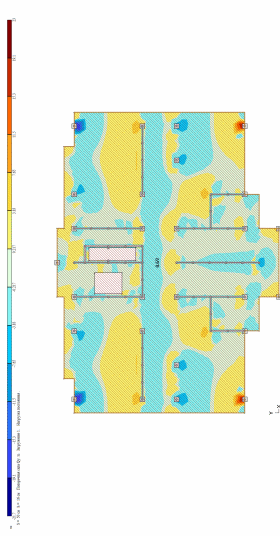

Рис. 2.13 Напряжение Qх от РСН

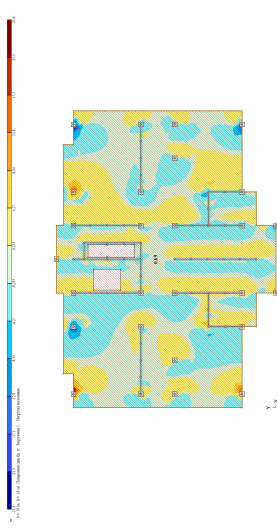

Рис. 2.14 Напряжение Qу от РСН
Армирование плиты перекрытия
Подбор арматуры (раздельно продольной и поперечной) выполняется при учете действия имеющихся расчетных сочетаний изгибающих и крутящего моментов Mx, My, Mxy, а также перерезывающих сил Qx, Qy. Эти усилия определены на один погонный метр в срединной поверхности плиты.
