Трасса проектируемого перехода нефтепровода в административном отношении проходит по территории Хабаровского района Хабаровского края (Российская Федерация).

Ближайшей и репрезентативной по климатическим характеристикам метеостанцией для района строительства является метеостанция Хабаровск.

Техногенная нагрузка территории представлена дорожной сетью с небольшим количеством полевых дорог и зимниками.

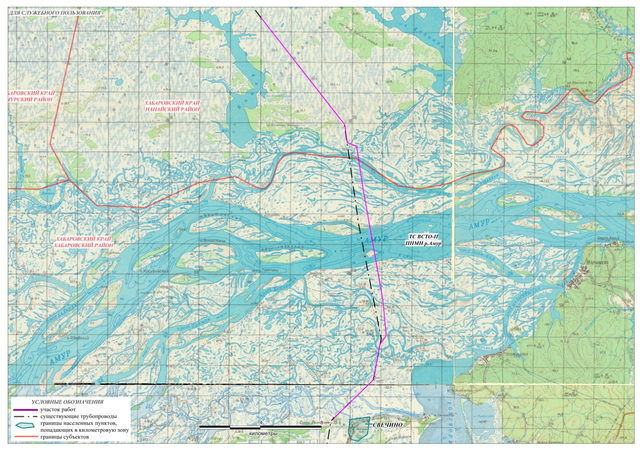

М естоположение участка прокладки резервной нитки магистрального нефтепровода показано на рисунке 2.1

Рисунок 2.1 - Обзорная схема участка работ

2.1 Характеристика трассы

Трасса проходит по равнинной или слабоволнистой поверхности с абсолютными отметками 35-82м и относительными превышениями 20-30 м. Местность слабо заселена, большей частью заболочена, на участках пересечения водотоков покрыта пойменным и террасовым редким лесом (в основном угнетенный дуб, резе береза).

Территория расположена в пределах низкой и высокой пойм р. Амур, а так же I-III надпойменных террас. поверхность террас равнинная, участками заболоченная, покрыта луговым разнотравьем с разреженным кустарником, на участках болот – осокой. Сухие участки заросли кустарником и редким лесом. Микрорельеф обычно ровный, бугристый с чередованием кочкарниковых участков. Поверхность пойм преимущественно холмисто- или бугристо-западинная, на интервалах пересечения проток и русла реки – грядово-западинная. Значительная часть территории покрыта заливными путами, перемежающимися с урочищами и полосами пойменных лесов, представленных преимущественно березой, ольхой, тополем. На участках понижения рельефа в местах длительного стояния поверхностных вод развивается кочкарный микрорельеф (высота кочки 0,7 м) с болотной растительностью.

Территория исследуемого участка дренируется водами р. Амур. Характерной чертой гидрологической сети рассматриваемой территории является обилие проток, стариц и старичных озер различной формы и глубины. Сложная система проток и стариц образует многочисленные острова и полуострова в пределах р. Амур разного размера и формы. Река Амур судоходна и используется для доставки грузов в отдаленные населенные пункты вниз и вверх по течению от г. Хабаровска.

Преобладающая ширина поймы 0,5-0,6 км, наибольшая – 2-3 км. Грунт – песчанистый, в затонах и заводях – илистый. Полное затопление пойм происходит в период очень высоких подъемов воды; глубина затопления достигает 1,5-1,8м. Наибольшая амплитуда годовых колебаний уровней воды может достигать 1 Ом.

Местность – болотистая. В непосредственной близости у объекту работ находятся крупные населенные пункты: п. Джармен, п. Джелюмкен, п. Свечино.

Трасса нефтепровода проходит по малообжитым районам.

Дорожная сеть представлена федеральной дорогой Чита-Хабаровск, а также небольшим количеством тракторных дорог и зимниками. По территории участка работ проходит дальневосточная железная дорога.

2.2 Климат территории

Климат рассматриваемой территории определяется муссонной циркуляцией атмосферы.

Он формируется под влиянием Азиатского континента и Тихого и сильно охлажденный воздух проникает на территорию, формируя холодные малоснежные зимы.

В зимний период на бассейном Амура создаются благоприятные условия для антициклогенеза и неблагоприятные для развития циклонической деятельности. В этот период преобладают западные и юго-западные ветры. Ветры, дующие с континента (зимний муссон), приносят холодный и сухой воздух, обуславливая суровую и малоснежную зиму с преобладанием ясной погоды.

В летний период основные воздушные потоки перемешиваются в южном и юго-восточном направлениях и представляют собой летний муссон, обуславливая на материке облачное и дождливое лето. Наибольшего своего развития летний муссон достигает в июле-августе. В этот период преобладают юго-западные ветры. Летние циклопы характеризуются большими запасами влаги. Лето теплое и влажное.

Весна и осень являются переходными сезонами, когда подготавливается смена зимнего и летнего муссонов [5].

Наиболее холодным месяцем в году является январь со среднемесячной температурой от -23,5°С до -24,4°С. Самым теплым месяцем в году является июль. Среднемесячная температура июля составляет +20,6°С.

Основная масса осадков выпадает в теплое время года (апрель-октябрь); на рассматриваемой территории за теплый период выпадает 85-90% годового их количества. За зимние месяцы (декабрь-февраль) сумма осадков равна 25-55 мм; за зимний период осадки в целом составляют 4-10% годовой суммы. Весной и в первую половину лета (март-июнь) осадков выпадает сравнительно мало (25-35% годовой суммы). Основная их масса (35-65%) приходится на вторую половину лета и начало осени. Осенью осадков выпадает больше, чем весной.

В летнее время года погода носит циклонический характер (облачное небо, частые дожди, ливни с грозами).

Снежный покров появляется в начале октября. Первый снег обычно стаивает во время оттепелей. Устойчивый снежный покров образуется в конце октября – начале ноября и достигает 15-40 см в крутых долинах и 80-90 см – в горах. В зимний период, когда относительн ая влажность воздуха невысока, снег может испаряться, не образуя талой воды. Начало снеготаяния в среднем приурочено к третьей декаде марта.

Климат летом носит ярко выраженный муссонный характер (теплое и дождливое); зимой – континентальный сибирский с весьма холодной, малоснежной, малооблачной погодой. Весна холодная, засушливая. Осенью обычно наступает пора ясной, сухой и еще достаточно теплой погоды.

Растительность довольно разнообразна. Леса занимают 80% территории, населенными остаются только долины крупных рек. Среднегорье покрыто кудрово-широколиственными лесами. Они составляют 48% площади лесов района. Низкие горы покрыты березово-еловыми лесами, холмисто-увалистые предгорья в западной части – широколиственными лесами с преобладанием дуба, липы, ясеня и ильмы.

Суровая зима, маломощный снежный покров способствуют глубокому сезонному промерзанию почв. Расчетное промерзание грунтов колеблется от 110 см до 294 см.

Участок трассы проходит по территории умеренной климатической зоны. Сейсмичность 7,0 баллов.

2.3 Рельеф и геоморфология. Гидрологические условия

Районы прохождения нефтепровода характеризуются разнообразным комбини рованным чередованием обширных равнин и горных, преимущественно низкогорных массивов.

Местность представляет собой низкую и в значительной степени заболоченную равнину, которая сложена озерно-аллювиальными отложениями (в основании – грубообломочный материал), на ней залегают пески, а в верхних горизонтах преобладают суглинки и глины.

На рассматриваемом участке имеют место опасные геологческие процессы: наледеобразование, заболачивание.

Река Амур – одна из самых больших рек России. Ее длина составляет 2824 км. Площадь водосбора 1885 тыс. км2. По характеру строения долины и русла р. Амур делится на три участка. От г. Хабаровска начихается нижняя часть реки, длиной 966 км от устья. Бассейн Нижнего Амура имеет хорошо разбитую гидрографическую сеть. Речная сеть по территории распределена неравномерно. В бассейне Нижнего Амура очень много малых озер, расположенных преимущественно в пределах равнин и пойменной чади Амура Болота и заболоченные земли имеют широкое распространение. Наибольшая глубина Амура в низовьях достигает 50 м. Ширина разветвленного русла Амура в межень ровна З-5 км, а в периоды больших разливов и при наводнениях 20-25 км. В среднем и нижнем течении реки Амур разветвляется на рукава и протоки. Разветвленность представлена пойменной многорукавностью [6].

По территории трассы отчетливо выражена террасированная равнина реки Амур и ее притоков. Поверхность равнины плоская или слабоволнистая, ровная со слабым уклоном на юг, неглубоко расчленена долинами рек.

По условиям водного режима река Амур относится к дальневосточному типу, характерной чертой которого является преобладание дождевого стока. Муссонный тип климата определяет основные черты водного режима. Внутригодовое распределение стока характеризуется повышенной водностью в течение всего теплого периода года и низкой зимней меженью.

Основным источником питания являются жидкие осадки, выпадающие в теплое время года. Участие источников питания меняется в течение года: весной усиливается роль талых вод, а летом во время выпадения муссонных дождей преобладает дождевое питание. Зимой питание рек поверхностными водами прекращается, поэтому грунтовые воды в это время являются единственным источником питания реки.

Основной фазой водного режима являются дождевые паводки. На паводочный режим приходится большая часть годового стока.

В течение теплого периода года на р. Амур наблюдается в среднем 3-5 паводков. Вызываемые длительными интенсивными дождями летние паводки нередко следуют друг за другом, обуславливая период повышенной водности. Паводки в основном наблюдаются в июле-сентябре. Амплитуда колебаний воды на Амуре достигает 8-9м.

Ниже г. Хабаровска Амур протекает по Нижнеамурской низменности. Здесь русло становится многорукавным. Низкая и широкая пойма изобилует множеством проток, озер и заключает в себе значительные по площади бессточные пространства, аккумулирующие большие объемы воды в ходе затопления поймы. Безвозвратный отъем воды поймой столь значителен, что расходы воды в этой фазе паводка уменьшаются вниз по течению.

В ходе затопления поймы на ней оседают мельчайшие частицы взвешенных наносов, формируя специфическую геологическую структуру, способствую устойчивости многих русловых островов в многолетнем разрезе.

Ледовый режим рек бассейна Нижнего Амура формируется в условиях муссонного климата. Разнообразие природных условий и широкое распространение по его территории многолетней мерзлоты определяют ряд специфических особенностей ледового режима, проявляющихся главным образом в резком уменьшении стока в зимние сезоны по причине сокращения питания рек поверхностными и подземными водами, образовании мощного ледяного покрова на реках, а также в развитии зимой наледи.

Продолжительность периодов замерзания реки Амур по длине колеблется в значительных пределах. Так, например, у г. Хабаровска средняя продолжительность периода замерзания составляет 20 дней, наибольшая – 33 дня, наименьшая – 13 дней. Замерзает Амур в середине ноября. сначала ледостава устанавливается в низовьях, процесс замерзания распространяется вверх по реке. Толщина льда достигает 100-140 см, в суровые зимы 150-180 см.

Зимняя фаза ледового режима завершается вскрытием рек, которое наблюдается в апреле-мае. Ледоход иногда сопровождается заторами льда и режимом повышения уровня воды.

3 ЗЕМЛЯНЫЕ РАБОТЫ В РУСЛОВОЙ ЧАСТИ Р. АМУР

До начала подводно-технических работ необходимо:

• произвести водолазное обследование русловых участков для выявления возможных препятствий (топляков). Обнаруженные препятствия устранить способом их подъема плавучими грузоподъемными средствами при участии водолазов;

• установить створные знаки на разбивочных осях (створах) со световыми излучателями для ориентации по ним в темное время суток, ориентацию механизмов в подводном забое осуществлять с помощью GPS оборудования.

В связи с тем, что строительство подводного перехода магистрального нефтепровода р. Амур выполняется в сложных гидрологических и климатических условиях, с затоплением пойменных участков, с применением для разработки траншеи самоходных землесосных грунторазрабатывающих снарядов, все работы по разработке, протаскиванию дюкера и засыпке подводной траншеи должны быть выполнены в период навигации (с 25 мая по 25 октября).

Проведение работ по укладке трубопровода в русле реки в период паводковых вод, половодья, нереста рыб и ледохода не допускается.
