Министерство транспорта Российской Федерации

Федеральное агентство железнодорожного транспорта

ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ ВЫСШЕГО ОБРАЗОВАНИЯ

«ДАЛЬНЕВОСТОЧНЫЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ

ПУТЕЙ СООБЩЕНИЯ»

Кафедра «Техносферная безопасность»

К ЗАЩИТЕ ДОПУСТИТЬ

Заведующий кафедрой

профессор, д.б.н.

__________ М.Х. Ахтямов

«____» ________ 2017 г.

ОЦЕНКА ВОЗДЕЙСТВИЯ

ГОРНО-ОБОГОТИТЕЛЬНОГО КОМБИНАТА ООО «ГДКВ»

НА ОКРУЖАЮЩУЮ СРЕДУ

Пояснительная записка к выпускной квалификационной работе

ВКР 20.03.01. ТБ. 132395 – 2017

Студент 944 гр. ______________ С.Ю.Дудченко

^{подпись, дата}

Руководитель

старший преподаватель _______________ Р.В.Долгов

^{подпись, дата}

Нормоконтроль

доцент, к.т.н. _______________ К.В.Пупатенко

^{подпись, дата}

Хабаровск – 2017

Annotation

The final qualifying work contains an explanatory note on 70 sheets of A4 format, including 19 figures, 5 tables, a list of literature with 19 titles.

In the final qualifying work, an assessment of the environmental impact of the ore dressing factory was carried out. Sources were identified, the emissions of which negatively affect the environment in the working zone of the ore dressing factory.

According to the assignment, measures were taken to reduce the environmental impact of pollutants from the GDVW ore dressing factory. The hardware devices for cleaning the atmospheric air were chosen. And also the modernization and design of the SIOT-M hardware device for atmospheric air purification was carried out.

Содержание

Введение 2

1 Описание объекта 4

1.1 Расположение объекта 5

1.2 Состав предприятия 6

2 Инвентаризация источников выбросов загрязняющих веществ 11

2.1 Характеристика уровня загрязнения атмосферного воздуха в районе расположения объекта 16

2.2 Характеристика источников выбросов загрязняющих веществ в атмосферный воздух 18

2.3 Комплекс мероприятий по уменьшению выбросов в атмосферу 22

3 Обращение с отходами на предприятии 30

4 Защита гидросферы 33

5 Защита литосферы 36

6 Организационная структура охраны окружающей среды 38

7.1 Модернизация аппаратного устройства СИОТ-М 45

7.2 Проектирование аппаратного устройства СИОТ-М после проведения модернизации 47

Заключение 51

Список использованных источников 53

Приложение А 55

Введение

Окружающая среда – среда обитания и деятельности человечества, окружающий человека природный и созданный им материальный мир. Окружающая среда включает природную среду и искусственную (техногенную) среду, то есть совокупность элементов среды, созданных из природных веществ трудом и сознательной волей человека и не имеющих аналогов в девственной природе (здания, сооружения и тому подобное) [7].

Анализ воздействия на окружающую среду на предприятии выполняется с целью выявления причин и факторов неудовлетворительного состояния безопасности производства, которые больше всего влияют на результаты деятельности предприятия и на определение мероприятий по улучшению условий работников и в особенности уменьшения воздействия на окружающую среду.

Актуальность данной выпускной квалификационной работы заключается в нахождении пути решений проблемы загрязнения окружающей среды, а также путей снижения воздействия загрязняющих веществ на окружающую среду.

Вместе с тем примерно на 15% территории России состояние окружающей среды не соответствует нормативам, определяющим уровень экологической безопасности людей. Это районы сосредоточения основной части населения, производственных мощностей и наиболее продуктивных сельскохозяйственных угодий, химизации, добыча полезных ископаемых, вырубка лесов [6].

В связи с этим природные экосистемы сильно угнетены или деградировали, их стабилизация или, тем более, восстановление невозможны при современной величине антропогенной нагрузки на них [6].

Экологическое неблагополучие – следствие прямого уничтожения естественных экосистем (вырубка лесов, распашка степей и лугов, осушение болот и пр.) или негативных антропогенных воздействий на них (загрязнение атмосферного воздуха, водных объектов, почвы отходами производства и потребления или в результате антропогенных аварий, подтопления либо иссушения земель при гидромелиоративных работах, дорожном и промышленном строительстве и прочее) [6].

В данной выпускной квалификационной работе приведены мероприятия по уменьшению воздействия вредных выбросов от горнообогатительного комбината ООО «ГДКВ» на окружающую среду, а именно на атмосферный воздух, литосферу, гидросферу. А также использованы решения для модернизации аппаратного устройства для очистки атмосферного воздуха.

1 Описание объекта

1.1 Расположение объекта

Местоположение производственного объекта ООО «ГДКВ» (рисунок 1.1) располагается в Верхнебуреинском районе Хабаровского края в бассейне ручьев Шумный и Левый Шумный, правых притоков реки Кевыты. Территория не обжита и представляет собой тайгу. Ближайшее поселение – с. Тырма – расположено в 50 км от месторождения.

Рельеф преимущественно средне- и низкогорный. Абсолютные отметки отдельных вершин достигают 1100-1200 м. Преобладающими являются высоты 700-800 м. Крутизна склонов - 15-30°. Относительные превышения составляют 200-300 м.

Гидросеть района хорошо развита. Бассейн руч. Шумный отличается густой и сильно разветвленной гидрографической сетью типично горного облика, что обусловлено избыточным увлажнением территории и наличием молодого среднегорного и низкогорного рельефа. Основная водная артерия района – р. Кевыты является правым притоком р. Гуджал – правого притока р. Тырмы, впадающей в р. Бурею в бассейне р. Амура.

Климат рассматриваемого района имеет муссонный характер, который создается под влиянием азиатского континента и Тихого океана. Влияние материка проявляется главным образом в зимний период, когда сухой и сильно охлажденный континентальный воздух проникает на рассматриваемую территорию. Влияние Тихого океана проявляется в летний период, когда с моря проникают воздушные потоки южных и юго-восточных направлений.

Радиационный индекс сухости для этой территории составляет 0,97, поэтому этот район можно отнести к оптимально увлажненному. Среднегодовая температура воздуха отрицательная, минус 2,9⁰С. В отдельные годы средняя годовая температура воздуха может отличаться от средней многолетней на 1-2°С.

1.2 Состав предприятия

Проектируемый ГОК включает комплексы объектов по добыче руды открытым способом, по переработке руды, комплекс объектов производственной и социальной инфраструктуры и размещено на следующих площадках:

Площадка карьера с отвалами, на которой размещены:

• карьер;

• отвалы пустых пород № 1 (Западный), № 2 (Восточный);

• насосная установка водоотлива;

• приемная емкость;

• отстойник-накопитель карьерных и подотвальных стоков;

• водоотводные канавы № 1,2,3;

• руслоотвод руч. Шумный;

• здание обогрева и приема пищи;

• электроподстанция;

Промплощадка, на которой размещены:

• весовая;

• открытый склад руды;

• галерея подачи руды;

• узел приема руды;

• корпус ЗИФ;

• галерея выдачи хвостов;

• пожарное депо;

• гаражно-ремонтный блок;

• открытая стоянка горной и транспортной техники;

• дизельные электростанции (3 шт.);

• котельная;

• склад ГСМ;

• склад материальный открытый;

• склады реагентов № 1,2;

• административно-бытовой корпус;

• пробирно-аналитическая лаборатория;

• водонапорная башня;

• накопитель промстоков с насосной станцией;

• трансформаторные подстанции № 1,2;

• очистные сооружения поверхностных стоков с аккумулирующими емкостями;

• КПП;

• нагорная водоотводная канава;

• уборная;

• внутриплощадочные сети.

Площадка отвала полусухих хвостов, на которой размещены:

• отвал полусухих хвостов;

• отстойник;

• насосная станция оборотного водоснабжения;

• электроподстанция;

• здание обогрева и приема пищи;

• уборная;

• коллектор сброса обезвреженных стоков и водовод.

Площадка водохранилища, на которой размещены:

• водохранилище;

• насосные станции 1-го подъема № 1,2;

• станция водоподготовки;

• резервуары запаса воды;

• насосная станция 2-го подъёма;

• резервуар промывной воды;

• электроподстанция.

Площадка вахтового поселка, на которой размещены:

• общежития (7 шт.);

• склад продтоваров;

• прачечная;

• электроподстанция;

• котельная;

• столовая;

• овощехранилище;

• рефрижераторный контейнер;

• нагорная канава;

• внутриплощадочные сети.

• Площадка склада ВМ с полигоном для испытания и уничтожения ВМ и подъездной автодорогой.

Площадка очистных сооружений бытовых стоков, на которой размещены:

• канализационная насосная станция;

• станция биологической очистки.

• Полигон твердых бытовых отходов.

• Межплощадочные сети и автодороги.

• Отвал ПРС.

Размещение площадок на земельном участке выполнено с учетом технологической взаимосвязи между объектами, существующих климатических, инженерно-геологических факторов, а также с соблюдением действующих противопожарных, санитарных и других требований.

Проектируемая технология предусматривает добычу руды открытым способом и переработку добытой руды по схеме сорбционного цианирования с использованием в качестве сорбента активированного угля. Товарным продуктом является золото лигатурное.

Проектная производительность ООО «ГДКВ» (рисунок 1.1) 160 тыс. тонн руды в год. Режим работы предприятия круглогодичный, 340 дней (добыча), 330 дней (переработка), непрерывная рабочая неделя в одну-две смены по 12 часов. Организация труда трудящихся, занятых на обслуживании проектируемого предприятия, принята вахтовым методом, численность одной вахты составляет 260 чел. Проектный срок эксплуатации предприятия 9 лет. Общая площадь земельного отвода под площадки и сооружения составляет 193,16 га. Схема производственного объекта горно-обогатительного комбината приведена на рисунке 1.1.

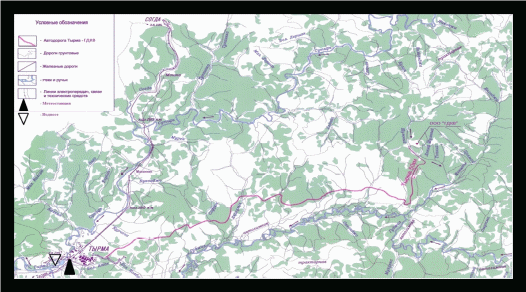

Рисунок 1.1 Схема производственного объекта ООО «ГДКВ»

2 Инвентаризация источников выбросов загрязняющих веществ

Для выполнения расчёта рассеивания были запрошены в ГУ «Хабаровский ЦГМС-РСМЦ» фоновые концентрации (рисунок 2.1), согласно которым существующий фон в районе размещения предприятия по загрязняющим веществам составляет:

• азота диоксид, мг/ м³ – 0,056;

• азота оксид, мг/ м³ – 0,034;

• сера диоксид, мг/ м³ – 0,011;

• углерод оксид, мг/ м³ – 1,8;

• бенз(а)пирен (3,4 – Бензпирен), мг/м м³ – 0,8;

• взвешенные вещества, мг/ м³ – 0,14;

• сероводород, мг/ м³ – 0,004;

• ф ормальдегид, мг/ м³ – 0,0001.

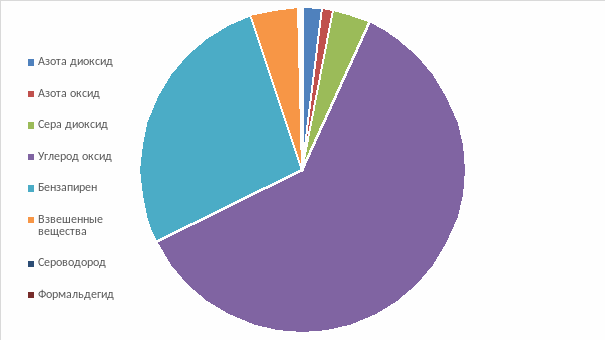

Рисунок 2.1 Диаграмма фоновых концентраций загрязняющих веществ, мг/м³

Таблица 2.1

Расчетные максимальные концентрации ЗВ в контрольных точках в районе размещения предприятия с учётом фона

Расчеты рассеивания вредных веществ в атмосфере выявили расчетные приземные концентрации вредных веществ в контрольных точках с учетом фона. При существующем положении, расчетные приземные концентрации на границе ориентировочной СЗЗ в контрольных точках и на жилых домах временного поселка по всем ЗВ, не превышают ПДК населенных мест. Также следует отметить, что расчетные приземные концентрации на границе ориентировочной СЗЗ в контрольных точках и на жилых домах временного поселка по всем ЗВ кроме сажи и диоксида азота составляет менее 0,1 ПДК,.
