Предложена новая конструкция пылеуловителя, основными отличиями которой являются:

1. Корпус выходного устройства выполнен конусным, с вершиной, направленной вниз, и включает камеру сбора очищенного газа и входы очищенного газа в упомянутую камеру, выполненные в виде множества кольцевых каналов, расположенных последовательно по образующей конусного корпуса;

2. В верхней части выходного устройства расположено устройство отвода очищенного газа, включающее затвор, выполненный с возможностью регулировки прохода очищенного газа между камерой сбора очищенного газа и устройством отвода очищенного газа, при этом диск затвора содержит проходные отверстия, сообщающие объем камеры сбора очищенного газа с устройством отвода очищенного газа;

3. Верхняя часть корпуса снабжена пластиной, выполненной из металла с шероховатой поверхностью.

На новую конструкцию пылеуловителя составлена заявка на полезную модель.

В совокупности данные мероприятия позволяют значительно снизить воздействие оказанное горно-обогатительным комбинатом ООО «ГДКВ» на окружающую среду, а также на работников данного предприятия.

Список использованных источников

1. Ахтямов,М. Х. Защита среды обитания: учеб.пособие. Ч. 1 / М. Х. Ахтямов, В. Д. Катин. – Хабаровск : Изд-во ДВГУПС, 2006. – 157с.

2. Ветошкин, А.Г. Процессы и аппараты защиты окружающей среды: учеб.пособие для вузов / А.Г. Ветошкин. – М.: Высш.шк., 2008. – 639с

3. Описание аппаратного устройства СИОТ-М [Электронный ресурс]. - Режим доступа: http://kep174.ru/catalog/tsiklony/311/

4. Охрана окружающей среды [Электронный ресурс]. - Режим доступа: http://www.novrosen.ru/Russia/encirclement.htm

5. Окружающая среда [Электронный ресурс]. - Режим доступа: http://dic.academic.ru/dic.nsf/enc3p/219154

6. Циклоны и пылеуловители [Электронный ресурс]. - Режим доступа: http://www1.fips.ru/wps/portal/IPS_Ru#1495938873489

7. Рапопорт, И.В. Экологическая оценка проектов: методические указания / И.В. Рапопорт, Т.Н. Рапопорт. – Хабаровск: Изд-во ДВГУПС, 2009.

8)Описание аппаратного устройства ФВГ-П-М-С-Ц-1,6[Электронный ресурс]. - Режим доступа: http://vensnab.ru/e_mag/view_good/2053

9) Описание аппаратного устройства АОУМ-2000-1[Электронный ресурс].- Режим доступа: http://vensnab.ru/print/e_mag/view_good/2050

10) Описание аппаратного устройства ЦБУ-5Т-2 [Электронный ресурс].- Режим доступа: http://vserbu.ru/dopolnitelnoe-oborudovanie/tsentrobezhno-barbotazhnye-apparaty-detail

11) Воловник, Г. И. Технологические расчеты сооружений для очистки городских сточных вод: учеб.пособие / Г. И. Воловник, М. И. Коробко. – Хабаровск : Изд-во ДВГУПС, 2005. – 109с.

12) Николаенко, Е.В. Проектирование очистных сооружений: учеб.пособие / Е.В.Николаенко, В.В Авдин. – Челябинск,2006.

13) Михайлов Л.А., Соломин В.П. /Безопасность жизнедеятельности / Л.А. Михайлов, В.П. Соломин. - СПб.: Питер, 2007.- с. 302.

14) ГН 2.2.5.1313-03 «ПДК вредных веществ в воздухе рабочей зоны»

15) Белов. С.В. Охрана окружающей среды: учеб. для техн. спец. вузов / С.В. Белов, Ф.А. Барбинов, А.Ф. Козьяков и др. Под ред С.В. Белова. 2-е изд., испр. и доп. - М.: Высш. шк. , 1991. - 319 с.

16) Долгов Р.В. «Расчет и подбор циклонных аппаратов». Бюллетень №3 «Программы для ЭВМ. Базы данных. Топологии интегральных схем» офиц. бюл./ Федеральная служба по интеллектуальной собственности, патенты и товарные знаки. – М.: ФИПС – 2007.

17)Гусева Т.В., Дайман С.Ю Оценка воздействия на окружающую среду и экологический аудит промышленных предприятий: анализ методологий / Т.В. Гусева, С.Ю. Дайман. // Химические технологии. – 2000. - №4. – с.34-43.

18) Долгов Р.В., Ахтямов М.Х., Катин В.Д. «Фильтр-циклон». Бюллетень №25 «Изобретения полезные модели» офиц. бюл./ Федеральная служба по интеллектуальной собственности, патенты и товарные знаки. – М.: ФИПС – 2006.

19) Долгов Р.В., Ахтямов М.Х., Катин В.Д. «Циклон для очистки газов». Бюллетень №16 «Изобретения полезные модели» офиц. бюл./ Федеральная служба по интеллектуальной собственности, патенты и товарные знаки. – М.: ФИПС – 2006.

Приложение А

ЗАЯВКА НА ПОЛЕЗНУЮ МОДЕЛЬ

ПЫЛЕУЛОВИТЕЛЬ

Реферат:

Полезная модель относится к устройствам для отделения дисперсных частиц от газов или паров с использованием гравитационных инерционных или центробежных сил изменением направления потока. Пылеуловитель содержит корпус, в верхней цилиндрической части которого выполнено входное устройство, содержащее щелевое сопло для ввода загрязненного газа, установленное тангенциально к внутренней поверхности корпуса. Верхняя часть корпуса снабжена пластиной, выполненной из металла с шероховатой поверхностью. Нижняя часть корпуса выполнена в виде усеченного конуса, обращенного вершиной вниз; под входным устройством, внутри корпуса, соосно его вертикальной оси, расположено выходное устройство очищенного газа. Корпус выходного устройства выполнен конусным, с вершиной, направленной вниз, и включает камеру сбора очищенного газа и входы очищенного газа в упомянутую камеру, выполненные в виде множества кольцевых каналов, расположенных последовательно по образующей конусного корпуса. В верхней части выходного устройства расположено устройство отвода очищенного газа, включающее затвор, выполненный с возможностью регулировки прохода очищенного газа между камерой сбора очищенного газа и устройством отвода очищенного газа, при этом диск затвора содержит проходные отверстия, сообщающие объем камеры сбора очищенного газа с устройством отвода очищенного газа. Между корпусом выходного устройства очищенного газа и корпусом пылеуловителя установлена конусная обечайка. К нижней части корпуса пылеуловителя присоединен бункер для сбора пыли. Полезная модель позволяет повысить эффективность улавливания фракции легких, легко планирующих частиц пыли, с одновременным улавливанием крупнодисперсных и мелкодисперсных частиц. 2 н. и 9 з.п. ф-лы, 10 ил.

.

Известно устройство по патенту на полезную модель RU 89988, опубл. 27.12.2009, которое является ближайшим аналогом. Пылеуловитель содержит корпус, в верхней цилиндрической части которого тангенциально к внутренней поверхности корпуса установлено щелевое сопло для ввода загрязненного газа. Нижняя часть корпуса выполнена в виде усеченного конуса, обращенного вершиной вниз, к нижней части корпуса присоединен бункер для сбора пыли. Выходной воздуховод очищенного газа расположен внутри корпуса соосно его вертикальной оси и выполнен в виде нескольких цилиндров с уменьшающимися диаметрами, которые формируют кольцевые каналы для входа очищенного газа.

Кроме того, за упомянутым щелевым соплом для ввода загрязненного газа на внутренней поверхности цилиндрической части корпуса выполнены карманы, ближайшая, в направлении входящего потока газа, стенка каждого из карманов выполнена в виде уступа.

Данная конструкция достаточно эффективна, но и она не может обеспечить улавливание легких частиц, которые легко планируют в потоке газа.

Известно устройство по патенту на изобретение RU 2554655 (автор Завьявлов Платно Юрьевич, ООО «Планета-ЭКО»). Пылеуловитель содержит корпус, в верхней цилиндрической части которого выполнено входное устройство, содержащее щелевое сопло для ввода загрязненного газа, установленное тангенциально к внутренней поверхности корпуса. Нижняя часть корпуса выполнена в виде усеченного конуса, обращенного вершиной вниз; под входным устройством, внутри корпуса, соосно его вертикальной оси, расположено выходное устройство очищенного газа. Корпус выходного устройства выполнен конусным, с вершиной, направленной вниз, и включает камеру сбора очищенного газа и входы очищенного газа в упомянутую камеру, выполненные в виде множества кольцевых каналов, расположенных последовательно по образующей конусного корпуса. В верхней части выходного устройства расположено устройство отвода очищенного газа, включающее затвор, выполненный с возможностью регулировки прохода очищенного газа между камерой сбора очищенного газа и устройством отвода очищенного газа, при этом диск затвора содержит проходные отверстия, сообщающие объем камеры сбора очищенного газа с устройством отвода очищенного газа. Между корпусом выходного устройства очищенного газа и корпусом пылеуловителя установлена конусная обечайка. К нижней части корпуса пылеуловителя присоединен бункер для сбора пыли. Полезная модель позволяет повысить эффективность улавливания фракции легких, легко планирующих частиц пыли, с одновременным улавливанием крупнодисперсных и мелкодисперсных частиц.

Достоинством решения является высокая эффективность очистки как от крупной, средней, так и от мелкой фракции пыли.

Недостатком решения является высокая степень износа корпуса циклонного аппарата в зоне контакта входящего пылегазового потока с корпусом. Вследствие этого, снижается срок службы устройства при очистке пылегазовых потоков, содержащих пыль высокой плотности.

Известно устройство по патенту на полезную модель RU 63712 (авторы: Катин В.Д., Ахтямов М.Х., Долгов Р.В., Коренева А.А.). Циклон для очистки газов, содержит вертикальный цилиндрический корпус с коническим днищем, снабженным штуцером для удаления пыли, штуцер для подачи запыленного газового потока, расположенный тангенциально к корпусу, крышку, выхлопную трубу, выполняющую функцию штуцера для отвода очищенного газа, и выполненную в виде полого цилиндра, пластину, выполненную из материала с шероховатой поверхностью и установленную на внутренней поверхности цилиндрического корпуса в месте подачи пылегазового потока в циклон.

Достоинством решения, является повышение надежности за счет снижения износа корпуса циклона в следствие уменьшения контакта пыли с корпусом циклонного аппарата.

Недостатком известного решения, является низкая эффективность очистки пыли мелкого дисперсного состава.

Таким образом, создание износостойкой конструкции, в которой эффективно улавливалась крупнодисперсная и мелкодисперсная фракции пыли, в том числе легкие частицы пыли, является непростой и актуальной задачей.

В предлагаемом полезной модели решается задача повышения надежности работы пылеуловителя с сохранением эффективности улавливания фракции легких, легко планирующих частиц пыли, с одновременным улавливанием крупнодисперсных и мелкодисперсных частиц.

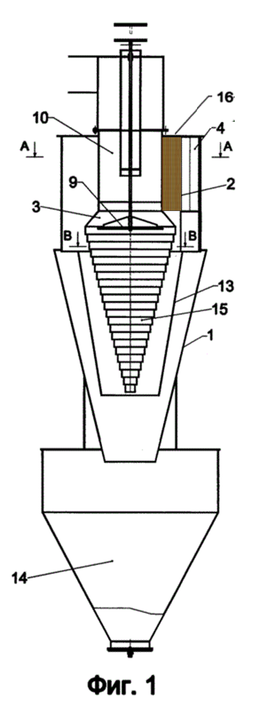

Заявляемый пылеуловитель содержит корпус, в верхней цилиндрической части которого выполнено входное устройство, содержащее щелевое сопло для ввода загрязненного газа, установленное тангенциально к внутренней поверхности корпуса. Верхняя часть корпуса снабжена пластиной, выполненной из металла с шероховатой поверхностью. Нижняя часть корпуса выполнена в виде усеченного конуса, обращенного вершиной вниз; под входным устройством, внутри корпуса, соосно его вертикальной оси, расположено выходное устройство очищенного газа. Корпус выходного устройства выполнен конусным, с вершиной, направленной вниз, и включает камеру сбора очищенного газа и входы очищенного газа в упомянутую камеру, выполненные в виде множества кольцевых каналов, расположенных последовательно по образующей конусного корпуса. В верхней части выходного устройства расположено устройство отвода очищенного газа, включающее затвор, выполненный с возможностью регулировки прохода очищенного газа между камерой сбора очищенного газа и устройством отвода очищенного газа, при этом диск затвора содержит проходные отверстия, сообщающие объем камеры сбора очищенного газа с устройством отвода очищенного газа. Между корпусом выходного устройства очищенного газа и корпусом пылеуловителя установлена конусная обечайка. К нижней части корпуса пылеуловителя присоединен бункер для сбора пыли.

Входной поток загрязненного газа поступает через щелевое сопло, направленное тангенциально, по касательной к внутренней стенке корпуса. При соударении газового потока с пластиной, выполненной из металла с шероховатой поверхностью, в пристенной области возникают турбулентные потоки, снижающие механический износ корпуса устройства. Благодаря такой конструкции, поток запыленного газа все время располагается у внутренней стенки корпуса, совершая спиралевидное движение, опускаясь вниз корпуса.

Во время движения загрязненного потока газа крупные и мелкодисперсные частицы загрязнений трутся о стенки корпуса, теряют механическую энергию и оседают вниз, собираясь в бункере для сбора пыли. Движущийся у стенок пылевой поток отделен от входов выходного устройства очищенного газа конусной обечайкой. Она разделяет пространство внутри корпуса на центральную часть и пространство у стенок корпуса. У стенок корпуса оседает пыль, а из центральной части происходит выход очищенного газа. При этом скорость движения газового потока в этой зоне невелика, так как воздух, поднимаясь вверх, попадает в пространство между внутренней поверхностью обечайки и выходным воздуховодом, которое шире. Восходящий поток играет роль своеобразной преграды, воздушного фильтра, замедляющего скорость мелкодисперсных частиц, что способствует их осаждению.

Выходное устройство, содержащее конический корпус с множеством кольцевых каналов и камеру внутри корпуса, выполняет не только функцию отвода воздуха, но и функцию селекции легких, легко планирующих частиц пыли от чистого газа. Это происходит за счет расположения множества кольцевых каналов, которые обеспечивают малую скорость потоков в каналах и за счет перемены направления этих потоков. Даная конструкция уже применялась. Однако в предлагаемой конструкции пылеуловителя достигается новый эффект за счет конструкции затвора, выполненного с возможностью регулировки прохода очищенного газа между камерой сбора очищенного газа и устройством отвода очищенного газа. Данный затвор позволяет регулировать скорость потока очищенного газа путем регулировки зазора между диском затвора и седлом затвора. Но основной эффект достигается за счет того, что в диске затвора выполнены проходные отверстия. Это позволяет обеспечить забор очищенного газа по всему верхнему объему камеры сбора очищенного газа и, кроме того, обеспечить плавный, ламинарный восходящий поток газа в камере. Все эти свойства, обеспечивающие ламинарные потоки газа с небольшой скоростью во всем объеме выходного устройства, позволяют отделять и улавливать легкие частицы, легко планирующие в потоке газа.
