В водопроводной насосной станции устанавливаются две группы насосов. Работа насосов автоматизирована от уровней воды в резервуарах.
В нашем случае водопроводная сеть нижней зоны запроектирована с водонапорной башней, которая будет регулировать несовпадение режимов подачи и водопотребления. В часы, когда водопотребление превышает подачу, недостающее количество воды будет поступать в сеть из бака водонапорной башни, а при подаче, превышающей водопотребление, избыток воды будет поступать в бак водонапорной башни.
Таблица 6 – водопотребление населенного пункта
| Часы суток | Водопотребление, % от сут. | Часы суток | Водопотребление, % от сут. |
| 0 – 1 | 0,60 | 12 – 13 | 3,50 |
| 1 – 2 | 0,60 | 13 – 14 | 3,50 |
| 2 – 3 | 1,20 | 14 – 15 | 4,70 |
| 3 – 4 | 2,00 | 15 – 16 | 6,20 |
| 4 – 5 | 3,50 | 16 – 17 | 10,4 |
| 5 – 6 | 3,50 | 17 – 18 | 9,40 |
| 6 – 7 | 4,50 | 18 – 19 | 7,30 |
| 7 – 8 | 10,2 | 19 – 20 | 1,60 |
| 8 – 9 | 8,80 | 20 – 21 | 1,60 |
| 9 – 10 | 6,50 | 21 – 22 | 1,00 |
| 10 – 11 | 4,10 | 22 – 23 | 0,60 |
| 11 – 12 | 4,10 | 23 – 24 | 0,60 |
| Всего | 100% | ||

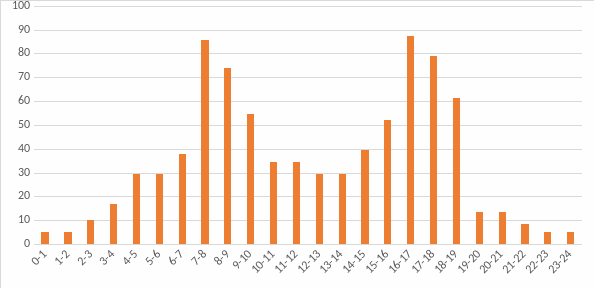

Рисунок 7 – график водопотребления нижней зоны населенного пункта

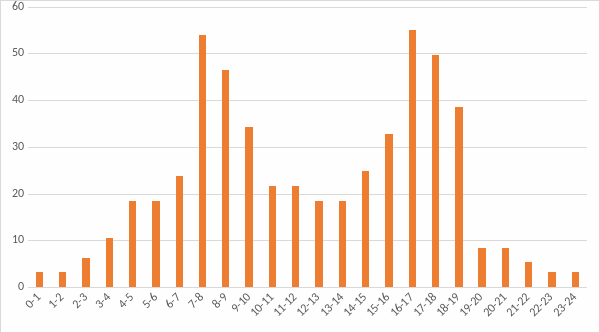

Рисунок 8 – график водопотребления верхней зоны населенного пункта
На основании графика, представленного на рисунке 7, оцениваем неравномерность водопотребления и назначаем режим работы насосной станции нижней зоны
Принимаем двухступенчатую работу насосов нижней зоны:
– на первой ступени подается 1,78% от Qсут;
– на второй ступени подается 6,56% от Qсут.
При назначении режима работы насосов необходимо учитывать следующее:
– максимальную подачу воды в бак необходимо осуществлять в часы минимального водопотребления;
– максимальную подачу воды из бака башни производить в пиковые часы, когда водопотребление достигает своего максимального значения;
– назначаемые режимы работы насосов являются ориентировочными, и после подбора насосных агрегатов подлежат уточнению.
Определение объема бака водонапорной башни
Объем бака водонапорной башни вычисляется по формуле
Wб = Wр + Wп.п , м3, (8)
где Wр – регулирующий объем;
Wп.п – неприкосновенный 10-минутный противопожарный запас воды.
Регулирующий объем бака определяется на основании принятого графика работы насосной станции. Результаты расчеты представлены в табл. 7.
Таблица 7 – Определение регулирующего объема бака водонапорной башни нижней зоны.
| Часы суток | Подача НС м3/ч | Водоразбор м3/ч | Поступление в бак м3/ч | Расход из бака м3/ч | Остаток в баке м3/ч |
| 0-1 | 9 | 3 | 6 | 0 | 6 |
| 1-2 | 9,2 | 3 | 6,2 | 0 | 12,2 |
| 2-3 | 9,2 | 6 | 3,2 | 0 | 15,4 |
| 3-4 | 9,2 | 11 | 0 | 1,8 | 13,6 |
| 4-5 | 9,2 | 18 | 0 | 8,8 | 4,8 |
| 5-6 | 9,2 | 18 | 0 | 8,8 | -4 |
| 6-7 | 9,2 | 24 | 0 | 14,8 | -18,8 |
| 7-8 | 9,2 | 54 | 0 | 44,8 | -63,6 |
| 8-9 | 35 | 46 | 0 | 11 | -74,6 |
| 9-10 | 35 | 34 | 1 | 0 | -73,6 |
| 10-11 | 34,7 | 22 | 12,7 | 0 | -60,9 |
| 11-12 | 34,7 | 22 | 12,7 | 0 | -48,2 |
| 12-13 | 34,7 | 18 | 16,7 | 0 | -31,5 |
| 13-14 | 34,7 | 18 | 16,7 | 0 | -14,8 |
| 14-15 | 34,7 | 25 | 9,7 | 0 | -5,1 |
| 15-16 | 34,7 | 33 | 1,7 | 0 | -3,4 |
| 16-17 | 34,7 | 55 | 0 | 20,3 | -23,7 |
| 17-18 | 34,7 | 50 | 0 | 15,3 | -39 |
| 18-19 | 34,7 | 39 | 0 | 4,3 | -43,3 |
| 19-20 | 34,7 | 8 | 26,7 | 0 | -16,6 |
| 20-21 | 9,2 | 8 | 1,2 | 0 | -15,4 |
| 21-22 | 9,2 | 5 | 4,2 | 0 | -11,2 |
| 22-23 | 9,2 | 2 | 7,2 | 0 | -4 |
| 23-24 | 10 | 3 | 7 | 0 | 3 |
Полный объем бака равен баке равен:
Wб = 15,4 + 74,6 = 90 м3.
Размеры бака определены из условия, что высота его равна половине диаметра: Нб.б = 0,5Dб.б , тогда
Определение производительности насосов
При двухступенчатой работе насосов нижней зоны суммарная расчетная производительность в час максимального водопотребления равна:
, м3/ч, (9)
где n – подача воды насосами в час максимального водопотребления, %.
- производительность насосов нижней зоны
Насосы верхней зоны работают равномерно в течении суток, поэтому производительность насосов принимается равной:
Расчетный напор, м, для нормального режима определяется по формуле:
, (10)
где Нг - геометрическая высота подъёма, находим по зависимости:
Нг = Zнр – Zрчв , (11)
Zнр – отметка земли у водонапорной башни, Zнр = 30 м;
Zрчв – отметка уровня воды в резервуаре чистой воды, Zнр = 6,5 м
Нг = 30 – 6,5 = 23,5 м для насосов нижней зоны.
Нг = 67 – 4,5 = 62,5 м для насосов верхней зоны.
hнс - потери напора в коммуникациях насосной станции, принимается hнс= 1,5 м;
hсв - необходимый свободный напор в точке питания, принимается
hсв = 4(n-1) = 4(3-1)=8 м;
Σhw - потери напора во всасывающем и напорном водоводах, находим по зависимости:
, (12)
где Q – расчетный расход,
= 567 м3/ч,
= 1533 м3/ч;
S – гидравлическое сопротивление трубопровода, определяется по формуле:
, (13)
А – удельное сопротивление труб, принимается в зависимости от диаметра трубопровода;
